RPS6U 200-582-200-013

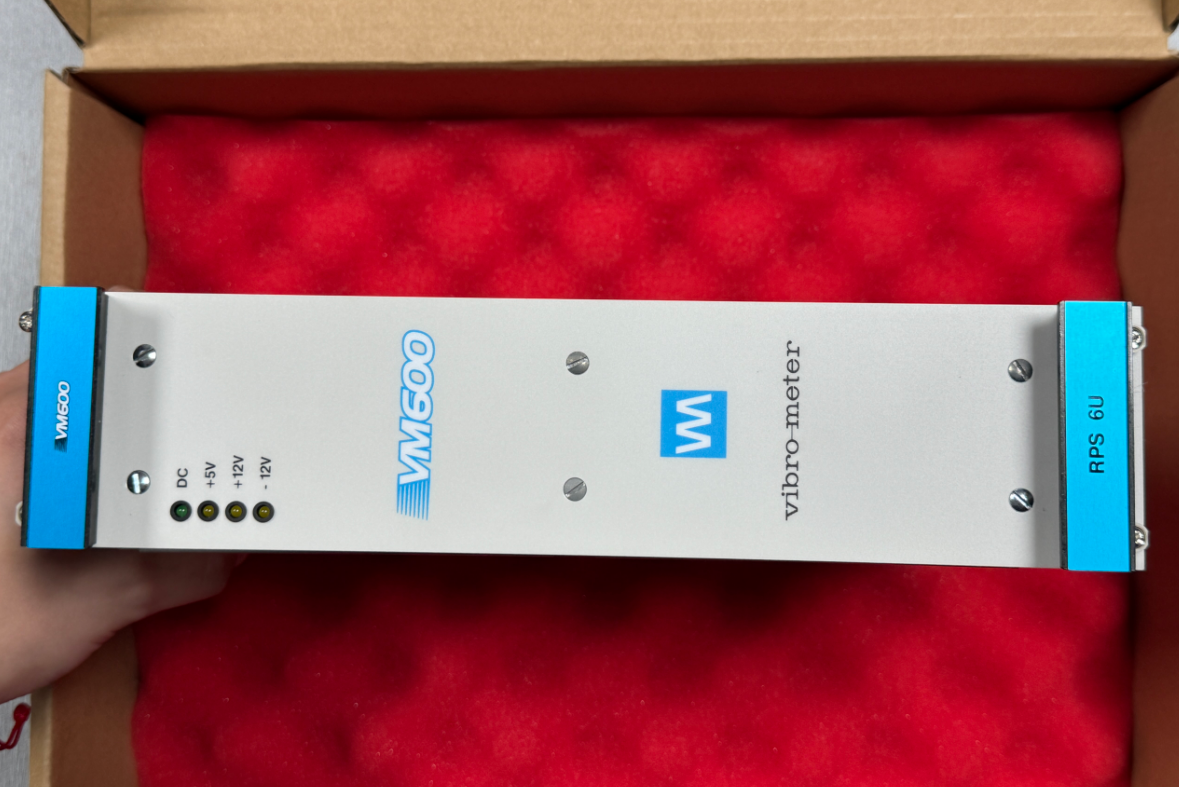

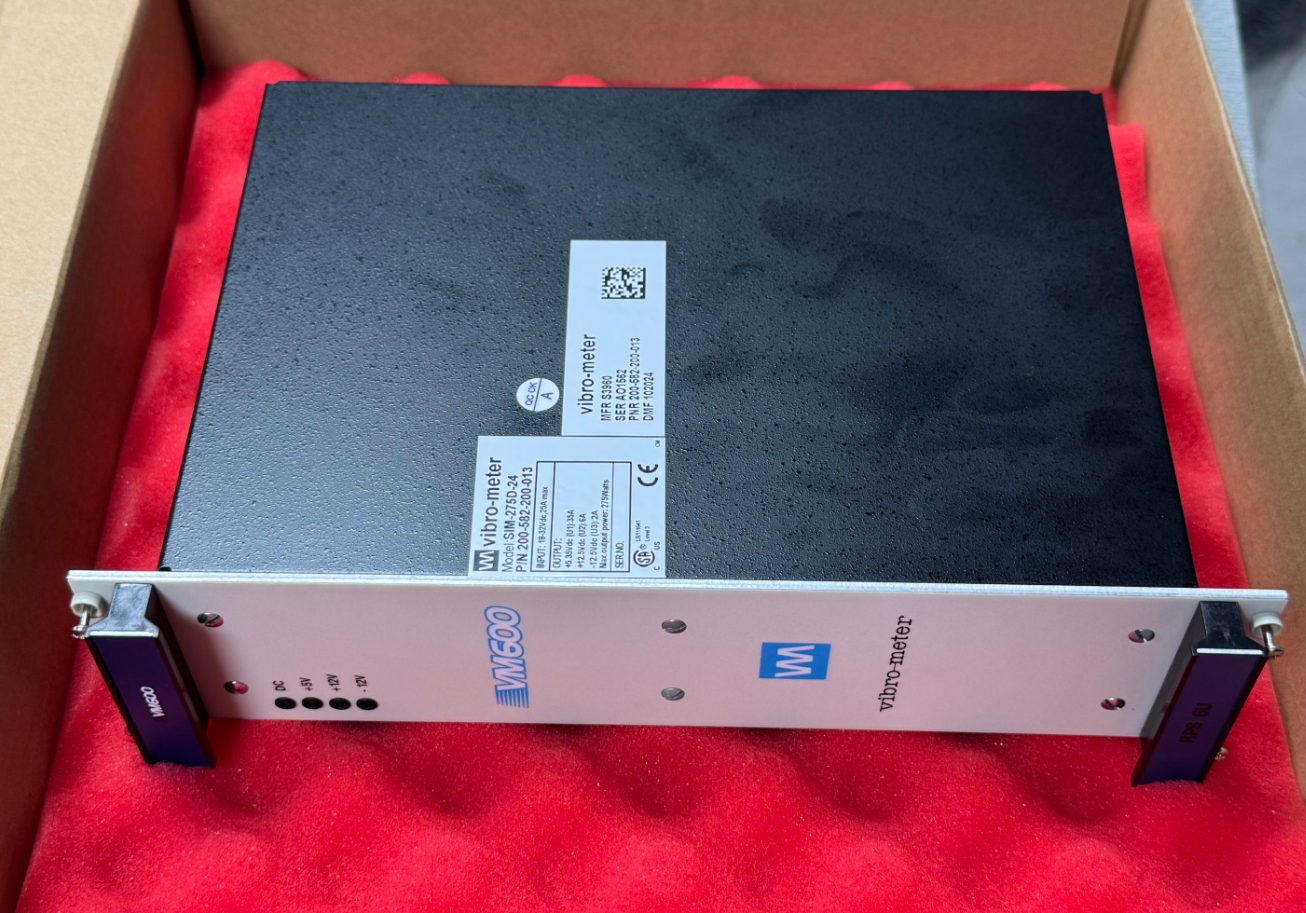

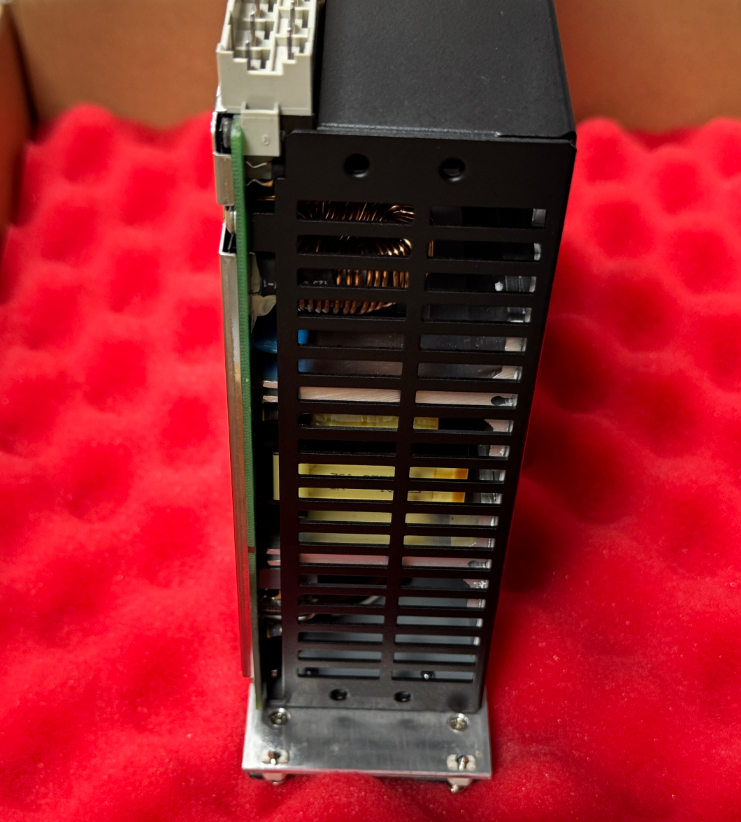

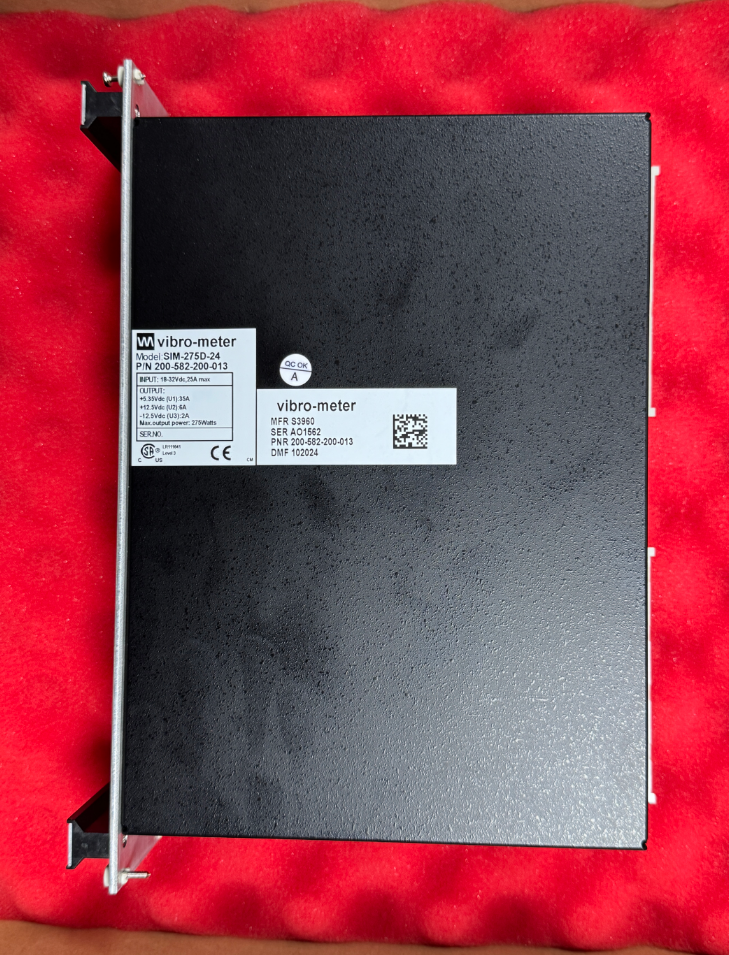

O RPS6U 200-582-200-013 é um módulo de alimentação montado em rack projetado especificamente para sistemas de proteção mecânica e sistemas de monitorização de estado e desempenho.Esta fonte de alimentação serve como uma unidade crítica de alimentação num sistema de monitorização completo.

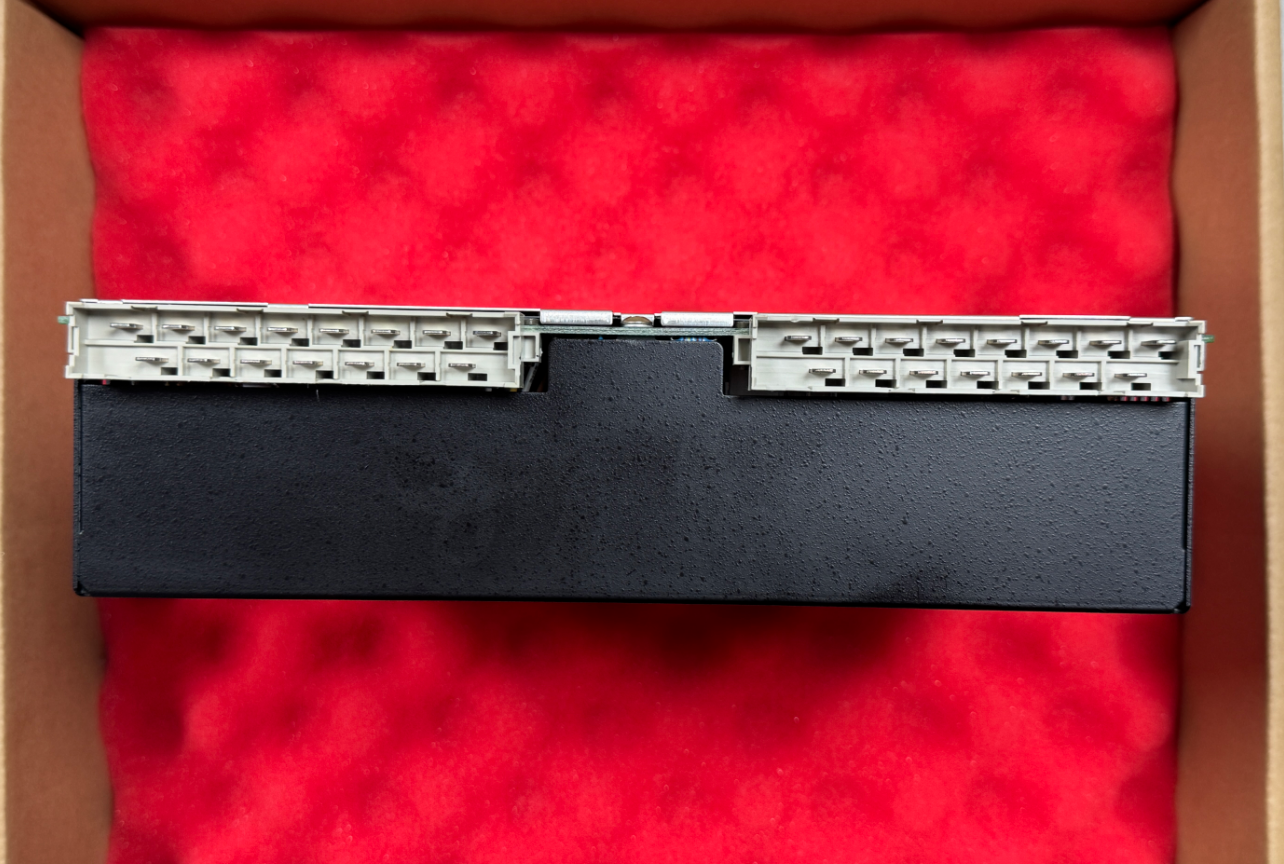

Este modelo pertence à série de entrada de corrente contínua 24. É compatível com racks ABE04x 6U padrão de 19 polegadas, montado na parte da frente do rack,e liga-se ao autocarro VME do plano traseiro do rack através de conectores duplos de alta corrente DIN41612 H15 na parte traseira, fornecendo uma fonte de alimentação unificada para todas as placas de monitorização dentro do rack.

• Voltagem nominal de entrada: 24 V DC
• Faixa de tensão de entrada: 18 a 32 V DC
• Corrente de entrada: Max. 30 A
• Eficiência: Normalmente 83%
• Corrente de entrada: < 10 vezes a corrente de entrada nominal
• Voltagem de saída nominal: +5 VDC (máximo 50 A), +12 VDC (máximo 8 A), -12 VDC (máximo 4 A)
• Potência máxima de saída: 330 W

Aplicável a: temperaturas ambiente ≤ 50°C; contagens de cartões padrão; unidades auxiliares não essenciais; garante o funcionamento estável de um rack totalmente equipado ao menor custo.

Aplicável a: Sistemas de ETI para unidades críticas, tais como turbinas a vapor, turbinas a gás e grandes compressores; se uma das fontes de alimentação falhar, a outra unidade carrega independentemente toda a carga,assegurar a monitorização ininterrupta e o cumprimento dos requisitos obrigatórios de proteção da segurança da unidade.

Aplicável a: salas de máquinas com temperaturas > 50 °C e totalmente equipadas com placas de alta densidade (10 ou mais placas de processamento e retransmissão); as fontes de alimentação duplas partilham a carga,compensar a redução da potência causada por altas temperaturas e garantir uma potência de saída suficiente a carga total.

Devido à elevada temperatura ambiente (quase 50°C) numa determinada plataforma de petróleo offshore e aos requisitos extremamente elevados de disponibilidade do sistema,foram selecionados dois módulos de potência RPS6U 200-582-200-013 para operar numa configuração não redundante, fornecendo conjuntamente energia a um rack totalmente equipado para garantir espaço suficiente para a potência, mesmo em ambientes de alta temperatura.O sistema tem estado a funcionar de forma estável durante mais de dois anos sem falhas relacionadas com a energia.
