TSW101M1 VMD-TSW101-M1-H10-X007-Y02

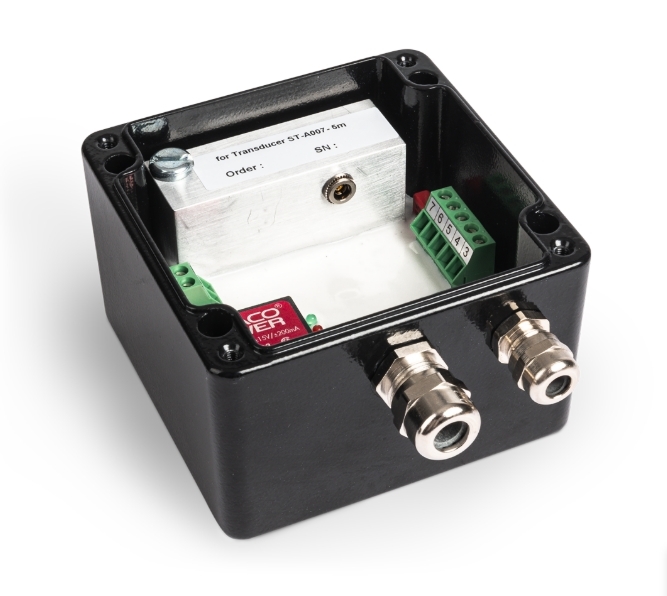

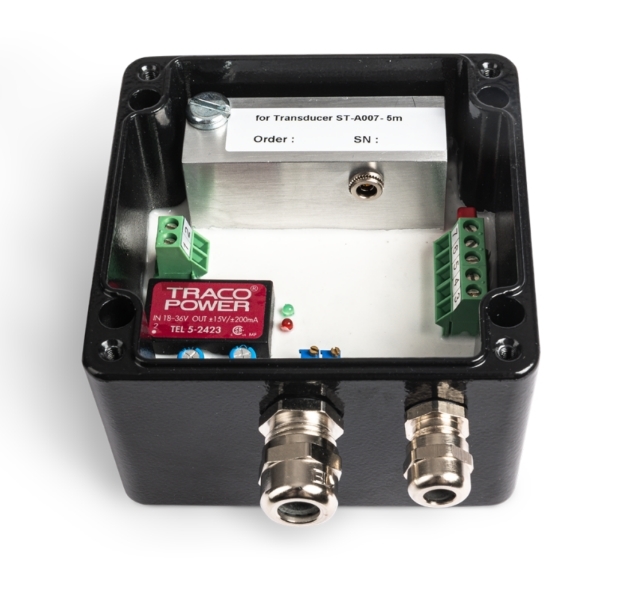

O TSW 101 M1 é um transmissor de vibração monocanal que forma uma unidade de monitoramento completa composta pelo módulo principal do TSW 101 M1, uma sonda de correntes parasitas WW007 e um cabo de 10 metros.

Projetado especificamente para medir a vibração relativa do eixo de máquinas rotativas, este produto utiliza tecnologia de correntes parasitas para realizar medições de vibração relativa sem contato (Sppm) em eixos rotativos, servindo como um componente crítico em sistemas de proteção e monitoramento de condições de equipamentos.

É amplamente utilizado em indústrias como geração de energia, petroquímica e metalurgia, e é adequado para monitoramento de vibração e proteção de turbinas, geradores, compressores, bombas e vários tipos de máquinas rotativas industriais.

• Princípio de medição: corrente parasita (corrente parasita eletromagnética), sem contato
• Faixa de medição dinâmica: 125 μm pp, 250 μm pp, 500 μm pp (selecionável via chave DIP)
• Faixa de resposta de frequência: 1-1000 Hz, filtro passa-faixa, 20 dB/década
• Saída de corrente: 4-20 mA (Sppm), máx. carga 500Ω
• Saída de tensão: Sinal de intervalo estático, 4 mV/μm, vibração sobreposta, carga ≥ 20 kΩ
• Saída de indicação de falha: sinal de 2 mA + indicador LED vermelho
• Faixa de ajuste zero: ±0,15 mA (potenciômetro Z)
• Ajuste de Sensibilidade: Potenciômetro S
• Temperatura operacional: -25°C a +85°C
• Fonte de alimentação: +24 V CC (18-30 V), máx. 60 mA, isolado galvanicamente
• Classificação de proteção: IP 67
• Material da carcaça: Liga de alumínio (Al-Si12)

1. Verificação de status: Observe periodicamente o indicador LED verde "Pronto" no dispositivo para garantir que ele permaneça aceso continuamente, confirmando a operação normal.
2. Verificação da conexão: Inspecione periodicamente todos os conectores e terminais dos cabos para garantir que estejam seguros e livres de sinais de folga ou corrosão.
3. Limpeza: Mantenha a carcaça do aparelho limpa e evite o acúmulo de poeira e óleo, principalmente em ambientes úmidos.
4. Verificação ambiental: Certifique-se de que a temperatura e a umidade operacionais permaneçam dentro das faixas especificadas (-25 a +85 °C).
5. Verificação da sonda: Inspecione periodicamente a superfície da sonda do sensor de correntes parasitas para garantir que esteja limpa e livre de detritos metálicos ou outros depósitos.

O TSW 101 M1 é amplamente utilizado para monitoramento de eixos em grandes compressores centrífugos ou unidades de turbinas a vapor. Ele é instalado próximo à carcaça do rolamento, com a sonda do sensor de correntes parasitas conectada posicionada voltada para a superfície do eixo rotativo.

O transmissor converte a amplitude de vibração do eixo em um sinal de 4-20 mA em tempo real, transmitindo-o para uma sala de controle central (DCS/PLC) ou para um sistema de proteção de máquinas dedicado.

Quando os níveis de vibração excedem os limites predefinidos de alarme ou desarme, o sistema emite imediatamente um alarme ou inicia um desligamento, evitando efetivamente falhas graves no equipamento causadas por problemas como desequilíbrio do rotor, desalinhamento ou desgaste dos rolamentos.

A sensibilidade do sensor pode ser reajustada usando o potenciômetro “S” do dispositivo para garantir a precisão da medição.

Sim. O ponto zero de 4mA pode ser ajustado usando o potenciômetro “Z” do dispositivo, com faixa de compensação de aproximadamente ±0,15mA.

Isto indica uma falha no dispositivo. As possíveis causas incluem: 1. A distância entre o alvo e a sonda excede a faixa de medição estática; 2. Há um circuito aberto ou curto-circuito no sensor de correntes parasitas ou em seu cabo de conexão.

Garantia industrial padrão: 12 meses; com instalação adequada e sem sobrecarga, o produto tem vida útil de 5 a 10 anos.
