GSI130 244-130-000-20

GSI130 244-130-000-20

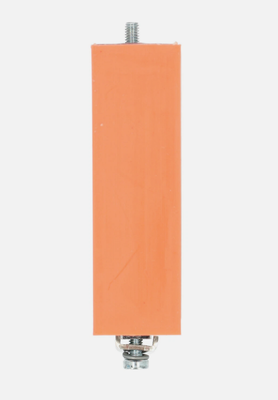

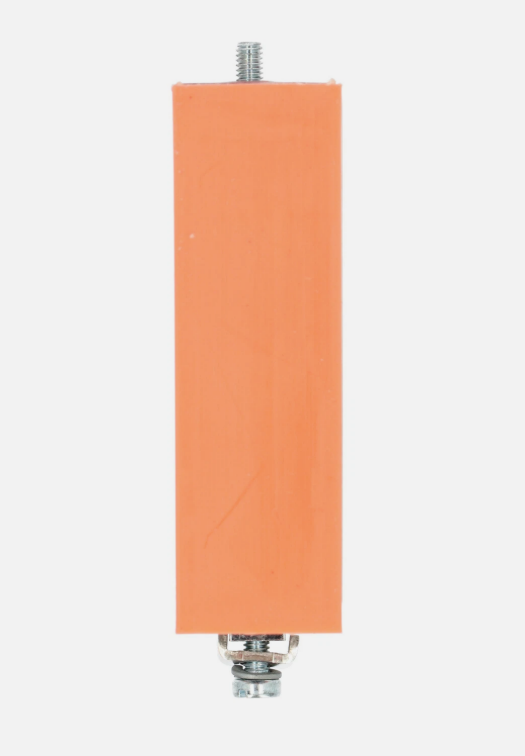

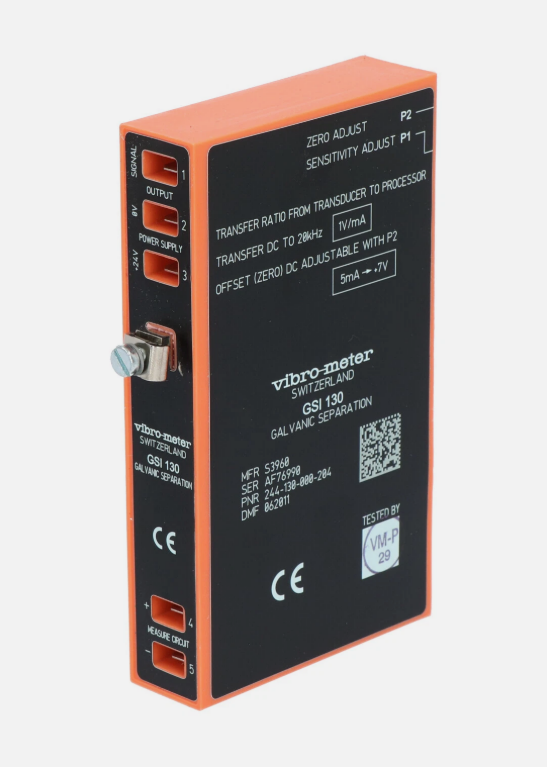

O GSI130 (244-130-000-20) é uma unidade de separação galvânica projetada para fornecer isolamento elétrico entre sensores/condicionadores de sinal e sistemas de processamento de sinal. É adequado para sistemas de transmissão de dois fios, fornecendo energia aos sensores e condicionadores de sinal enquanto lê simultaneamente seus sinais de saída.

Em aplicações mais amplas, o GSI130 pode alimentar qualquer sistema eletrônico com consumo de corrente inferior a 20 mA. A unidade emite um sinal de tensão proporcional à corrente consumida pelo condicionador de sinal; este sinal de tensão pode ser usado diretamente para analisar a saída do condicionador.

O módulo GSI130 evita efetivamente problemas – como interferência de loop de terra – causados ​​por diferenças de tensão entre o ponto de medição e o equipamento de processamento de sinal. O uso do GSI130 elimina a necessidade de barreiras Zener, que de outra forma introduziriam quedas de tensão adicionais e limitariam o comprimento da linha de transmissão e a faixa dinâmica do sistema.

• Tensão de alimentação: +24 V ±5%
• Ondulação (100 Hz): 100 mV pp máx.
• Consumo de energia sem carga: Aprox. 20 mA
• Consumo de energia com carga de 20 mA: Aprox. 60 mA
• Consumo de energia em curto-circuito: Máx. 120 mA
• Tensão de saída sem carga (para o condicionador): 18 V ±1 V
• Tensão de saída com carga de 20 mA: 16 V ±1 V
• Corrente de curto-circuito: 60 mA
• Banda passante: DC a 10 kHz ±0,5%, -1 dB a 20 kHz

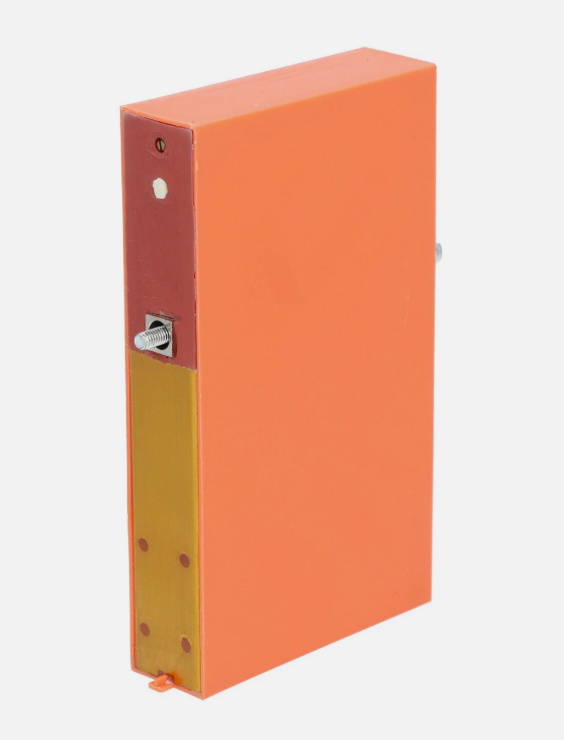

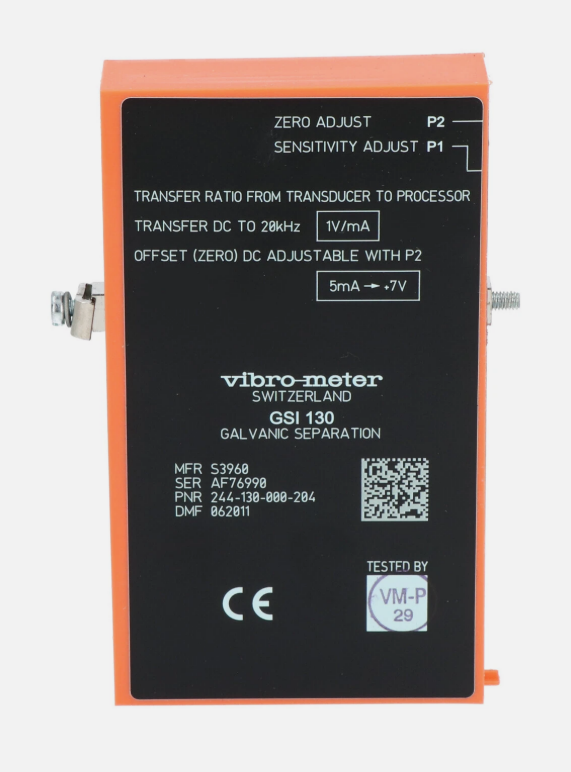

• Função de transferência: 1 V/mA (configuração de fábrica, ajustável através do potenciômetro P1)
• Desvio de temperatura < 200 ppm/°C
• Linearidade: ±0,5% (dentro da faixa de medição dinâmica)
• Componente do sinal DC: Ajustável via potenciômetro P2; Umin = +2 V, Umax = Tensão de alimentação - 2,5 V
• Ruído (sinal residual máximo): 12 mVpp a 5 mA DC; 25 mVpp a 12 mA CC
• Isolamento galvânico (entrada para saída) ≥ 4 kV RMS
• Conexões elétricas: 5 abas, AMP-Faston tipo 6.3
• Temperatura operacional: 0°C a +55°C
• Temperatura de armazenamento: -20°C a +70°C

Em sistemas de monitoramento de condições de compressores na indústria petroquímica, o GSI130 alimenta acelerômetros de saída de corrente da série CE e transmite sinais de sensores por longas distâncias para o sistema de aquisição de dados na sala de controle. Sua capacidade de conversão de µA para mV permite a transmissão de sinais de longa distância – abrangendo centenas de metros – sem preocupações com a atenuação do sinal.

Qual é a diferença entre o GSI130 (244-130-000-20) e o GSI122?

O GSI122 e o GSI130 pertencem à mesma série de produtos e compartilham funções básicas semelhantes. A principal diferença é que o GSI122 é adequado para uso em atmosferas potencialmente explosivas, enquanto o GSI130 não. Se for necessária operação em uma zona à prova de explosão, o GSI122 – ou seu modelo sucessor, o GSI127 – deverá ser selecionado.

Que tipos de sinais de sensor o GSI130 suporta?

Ele suporta entradas de sinal de corrente de 0-20 mA e de tensão de 0-20 VCC. É compatível com sensores de vibração das séries CA, CE, PV e VE, sensores de pressão dinâmica da série CP e sensores de proximidade da série TQ.

Qual é o período de garantia?

Garantia industrial padrão: 12 meses; com instalação adequada e sem sobrecarga, o produto tem vida útil de 5 a 10 anos.
