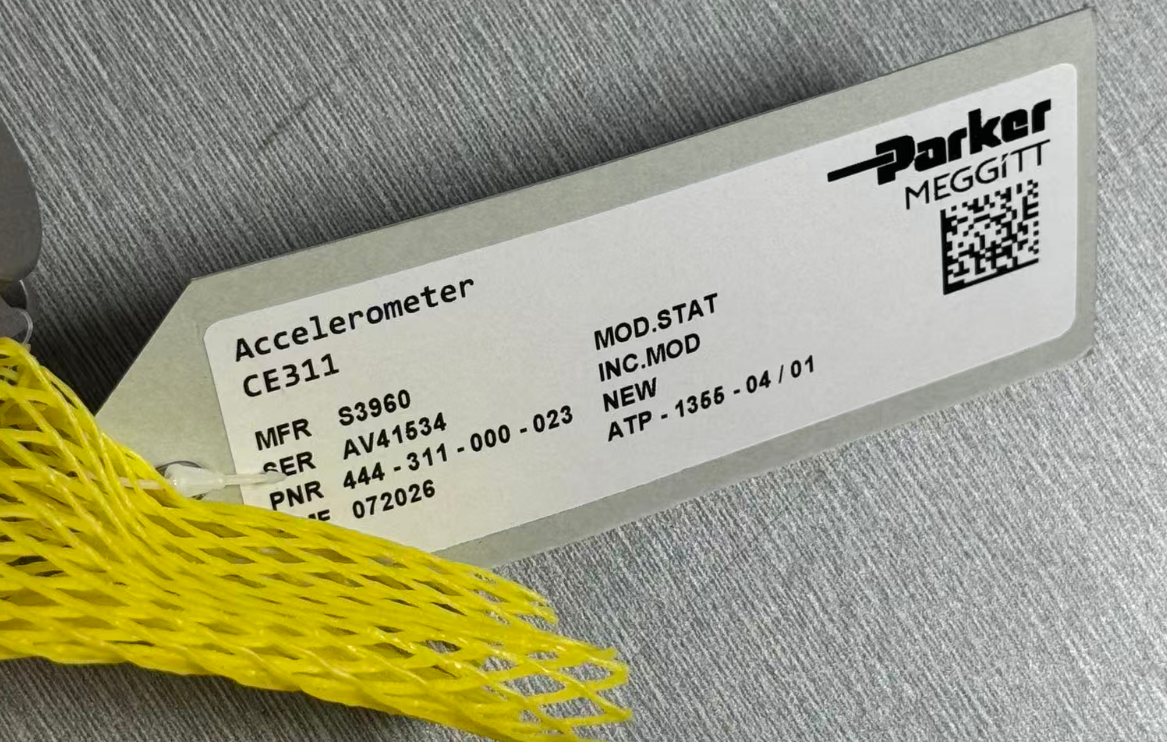

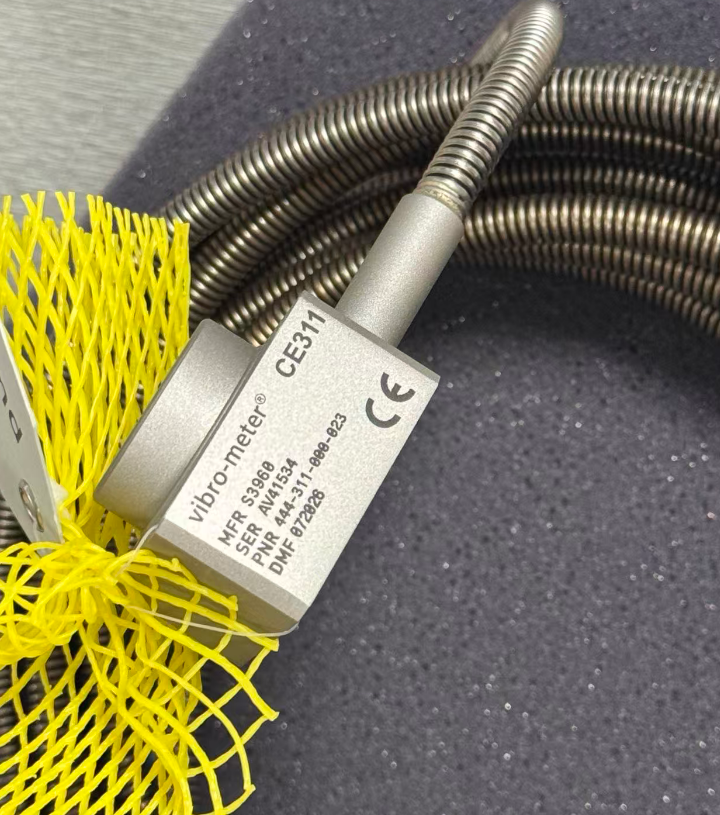

CE311 444-311-000-023

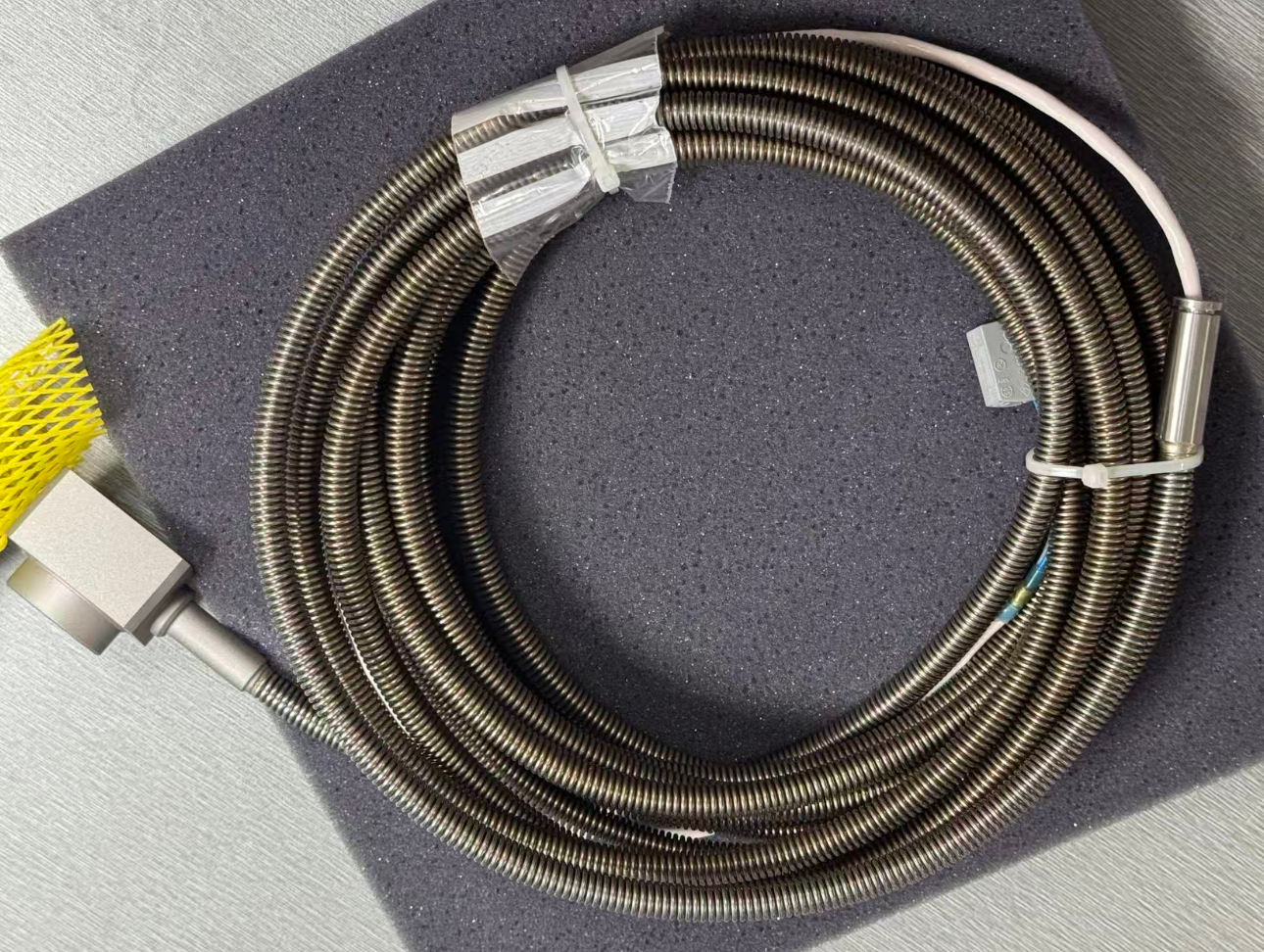

O CE311 444-311-000-023 é um acelerômetro piezoelétrico na Versão Padrão com um cabo integrado de 6 metros. Ele é projetado especificamente para monitoramento e proteção de vibrações mecânicas em ambientes industriais agressivos. Possui eletrônica de conversão de carga para corrente embutida e emite um sinal modulado por corrente, permitindo a transmissão de sinal de longa distância sem a necessidade de um amplificador de carga externo.

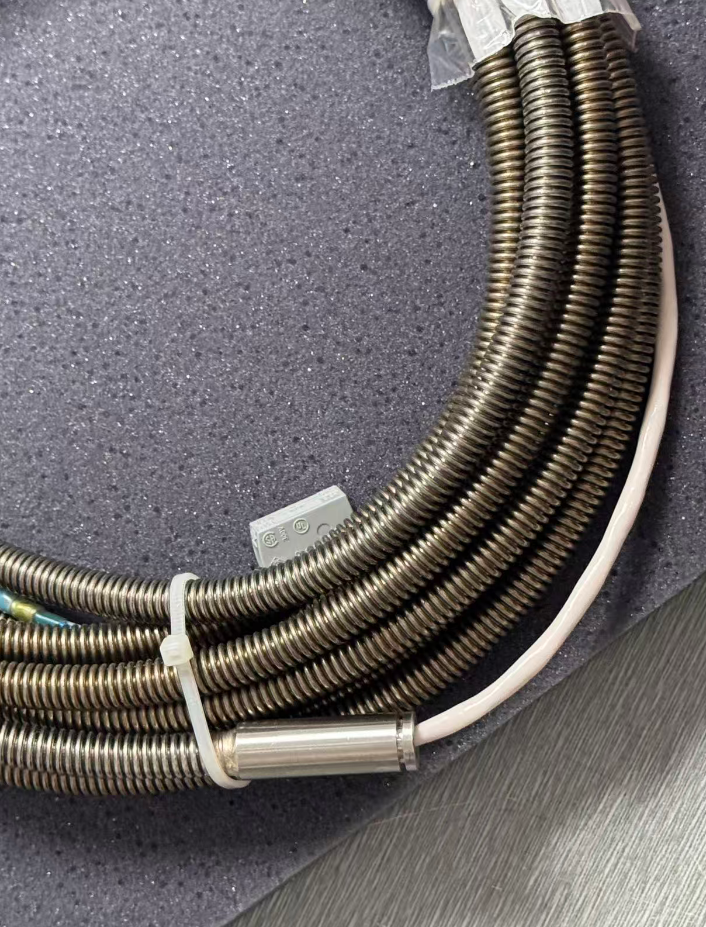

O CE311 emprega um elemento de medição de modo de cisalhamento simétrico feito de material policristalino. A eletrônica embutida do sensor lida com o processamento do sinal e a conversão de carga para corrente, emitindo um sinal modulado por corrente adequado para transmissão de longa distância. O corpo do sensor é conectado ao cabo blindado de par trançado integrado por soldagem hermética, e o cabo é totalmente protegido por uma mangueira flexível de aço inoxidável (tubo de proteção).

A junta soldada hermeticamente entre o sensor e o tubo de proteção cria um sistema totalmente selado capaz de suportar 100% de umidade relativa, água, vapor, óleo, névoa salina, bem como contaminantes potenciais como poeira, fungos e areia. Isso torna o CE311 um dispositivo altamente confiável, adequado para monitoramento de vibração industrial de longo prazo.

• Sensibilidade: 50 µA/g ±5%
• Faixa de Medição Dinâmica: 0,004 a 40 g pico
• Capacidade de Sobrecarga (Pico): Até 100 g pico
• Linearidade: ±1% (dentro da faixa de medição dinâmica)
• Sensibilidade Transversal: <3% (medido a 15 Hz e 5 g)
• Frequência de Ressonância (após instalação): 20 kHz (típico)
• Resposta de Frequência: -3 dB @ 2 Hz; ≤±5% entre 6 e 5000 Hz; ≤±10% entre 5000 e 8000 Hz
• Alimentação: 15 a 28 VCC, corrente de polarização 5,5 a 7,5 mA
• Transmissão de Sinal: Saída modulada por corrente (2 fios)
• Aceleração de Choque: 500 g pico (onda semi-senoidal, duração de 1 ms)
• Sensibilidade à Deformação da Base: 0,0015 g/µ (típico)

A série CE311 é categorizada por comprimento de cabo e certificação à prova de explosão. As informações de pedido são as seguintes:

MA133: Kit de Isolamento Térmico
TA102: Adaptador de Montagem
CG310: Conector de 3 pinos (macho: MS3106E14S-7P, fêmea: MS3106E14S-7S)
JB105 / JB116: Caixa de Junção
K2xx: Cabo de Transmissão
GSI127: Unidade de Isolamento Elétrico

• Selecione o comprimento do cabo com base na distância do sensor até a caixa de junção ou sistema de monitoramento. A versão de 6 metros é adequada para instalações a distâncias médias.
• Se um cabo mais longo for necessário, use conectores, uma caixa de junção e um cabo de transmissão.
• Se a temperatura da superfície de montagem exceder a faixa permitida do sensor, use o kit de isolamento térmico MA133.
• O sistema de monitoramento deve suportar entrada modulada por corrente (alimentação de 2 fios, 15-28 VCC, corrente de polarização 5,5-7,5 mA).

Em um determinado local industrial, equipamentos mecânicos requerem monitoramento de vibração de longo prazo. No entanto, há uma distância significativa entre o local de instalação do sensor e o sistema de monitoramento, e o ambiente contém óleo, umidade e poeira. O CE311 444-311-000-023 (Versão Padrão, cabo integrado de 6 metros) foi selecionado; utilizando seu circuito eletrônico embutido e saída modulada por corrente, ele transmite sinais por longas distâncias para o sistema de monitoramento.
A construção totalmente soldada e selada e a mangueira de proteção de aço inoxidável resistem efetivamente a óleo, umidade e poeira, garantindo a operação confiável e de longo prazo do sensor. Quando a amplitude da vibração excede um limite predefinido, o sistema de monitoramento aciona um alarme ou ação de proteção para evitar danos ao equipamento e tempo de inatividade não planejado.

Sim. O CE311 usa saída modulada por corrente, tornando-o adequado para transmissão de longa distância. Ele pode ser estendido usando conectores, caixas de junção e cabos de transmissão.

Operação contínua: -40°C a +125°C; exposição de curto prazo (até 15 minutos): -55°C a +150°C.

Não. O CE311 possui um circuito eletrônico embutido que realiza a conversão de carga para corrente e emite diretamente um sinal modulado por corrente, eliminando a necessidade de um condicionador de sinal externo.

Garantia industrial padrão: 12 meses; com instalação adequada e sem sobrecarga, o produto tem uma vida útil de 5 a 10 anos.
