GSI130 244-130-000-204

  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
Lugar de origem China
Marca Other
Certificação Certificate of Origin
Número do modelo GSI130 244-130-000-204
Quantidade de ordem mínima 1 unidade
Preço $700
Detalhes da embalagem Embalagem original da caixa
Tempo de entrega 3-5 dias
Termos de pagamento T/T
Habilidade da fonte 1-99 unidades / 3-5 dias
Detalhes do produto
Número do módulo GSI130 Número do Pedido 244-130-000-204
Doença Em estoque Peso 1kg
Tempo de espera 3-5 dias úteis Marca Outro
Origem China Preço de venda US $ 700
Garantia 1 ano
Destacar

Sistemas de transmissão de dois fios Unidade de Separação Galvânica

,

Módulo GSI130 de tensão suportável de isolamento de 4 kV

,

Módulo de isolamento de sinal com sensibilidade de 1 V/mA
Deixe um recado
Descrição de produto

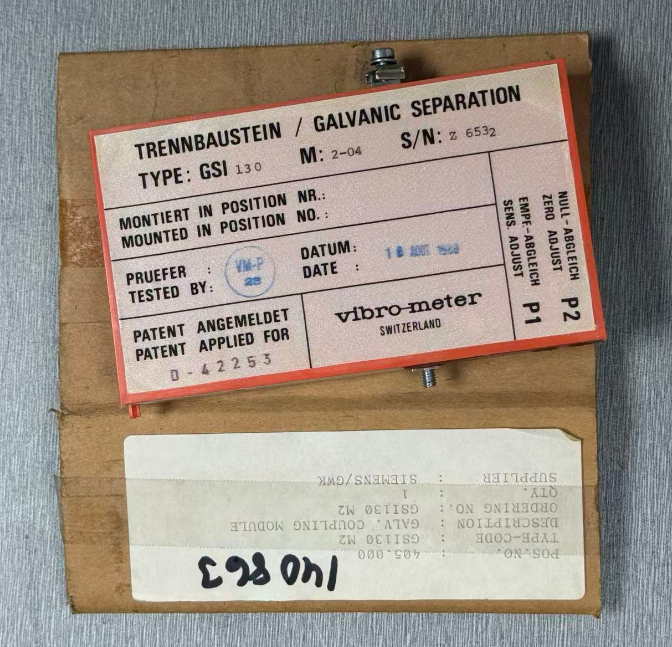

GSI130 244-130-000-204 Unidade de separação galvânica
Características fundamentais
  • Para sistemas de transmissão de dois fios
  • Fornece energia aos sensores e controladores e lê os seus sinais
  • Capaz de alimentar sistemas electrónicos com um consumo de corrente inferior a 20 mA
  • Produz um sinal de tensão proporcional à corrente desenhada pelo controlador

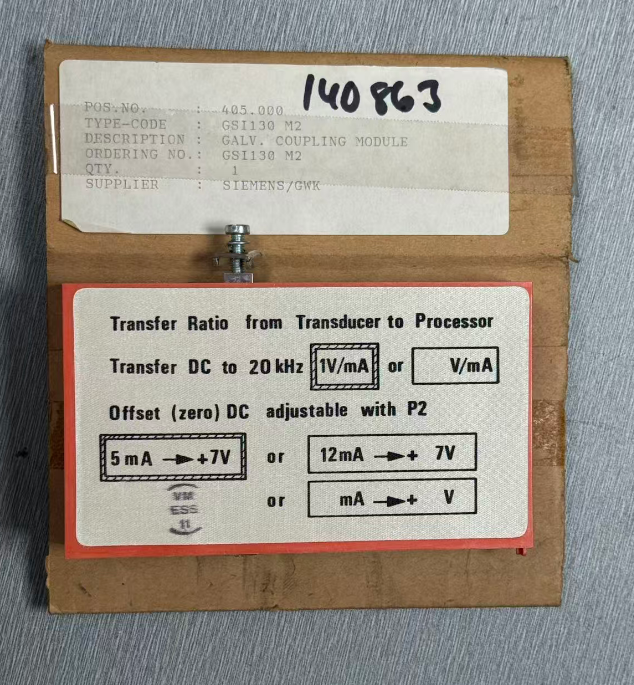

  • Sensibilidade ajustada a 1 V/mA (transferência CC + CA)
  • Voltagem nominal de isolamento: 4 kV
  • A saída pode ser ligada a sensores de série CE ou controladores de série IPC.
Descrição do produto

O GSI130 244-130-000-204 é uma unidade de separação galvânica da série GSI 122/130. Este módulo é utilizado para alimentar sensores e condicionadores de sinal e para ler os seus sinais de saída;É utilizado principalmente em sistemas de transmissão de dois fios.


A função principal da unidade é fornecer isolamento galvânico entre o ponto de medição e o equipamento de processamento de sinal.Previne problemas causados por diferenças de tensão entre o ponto de medição e o equipamento de processamento de sinal, tais como loops de terra.


Nos sistemas de monitorização de vibrações mais antigos, os sensores ou condicionadores são frequentemente instalados no campo, enquanto o equipamento de processamento de sinal está localizado numa sala de controlo ou sala de electrónica.Pode existir uma diferença de potencial no solo entre os doisO GSI 130 rompe este caminho condutor através de isolamento elétrico, resultando em uma transmissão de sinal mais estável.

Especificações do produto
Nome da marca Outros
Modelo GSI130
Informações de encomenda 244-130-000-204
Catálogo Transdutores de velocidade
Peso bruto/peso do transporte 2.2 lbs / 35.2 oz / 1 kg
Tamanho da embalagem 16 cm x 16 cm x 12 cm
País de origem China
Código do SH 8537101190
Tempo de execução Em estoque
Porto de embarque Xiamen
Pagamento T/T
Preço de venda $ 700
Garantia 12 meses
Tempo de execução 3-5 dias úteis
Parceiros de correio DHL, UPS, TNT, FedEx e EMS
Informações de encomenda
GSI130 244-130-000-204 ordering diagram and specifications
Procedimentos de manutenção de rotina

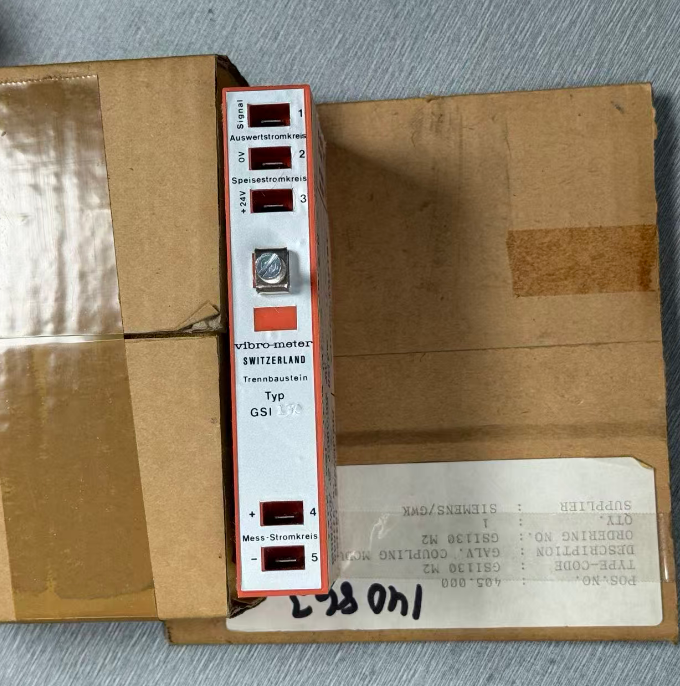

  • Verifique a fonte de alimentação e a fiação:Verifique se os terminais +24 V, 0 V e SIGNAL estão firmemente ligados, sem ligações soltas, corrosão ou fios quebrados.
  • Verifique isolamento e aterramento:Verificar se a localização de instalação do módulo, o método de aterragem e a blindagem estão em conformidade com os requisitos do sistema para evitar a formação de novos circuitos de aterragem.
  • Verifique a relação de saída:Durante as grandes revisões do sistema, verificar se a saída ainda cumpre a relação de transferência de 1 V/mA; se o sistema incluir um ajuste de sensibilidade, proceder com precaução de acordo com o manual.
  • Nota Diferenças entre versões:A documentação especifica que o ajuste do nível de CC é "apenas GSI 122"; ao manter o GSI130, não ajuste erroneamente características que não existem neste modelo.
  • Limpeza e dissipação de calor:Manter a superfície do módulo limpa para evitar que o acúmulo de poeira e a humidade causem uma diminuição do isolamento.
  • Gestão de peças sobressalentes:Uma vez que o GSI130 é um modelo mais antigo, recomenda-se manter um fornecimento adequado de peças sobressalentes para aplicações críticas, a fim de evitar tempos de inatividade prolongados em caso de avaria.
  • Certificação e avaliação da segurança:Se for utilizado em ambientes potencialmente explosivos ou em circuitos relacionados com a segurança, verificar após a manutenção se os limites de certificação e a integridade de segurança do sistema permanecem intactos.
Estudo de caso de aplicação

No controlo das vibrações das turbinas a vapor, acelerômetros da série CA ou controladores conexos são instalados no local, perto das carcaças dos rolamentos,e os sinais devem ser transmitidos por longas distâncias para o rack de monitoramento na sala de eletrônicos.
Como há muitos dispositivos de alta potência na central, as diferenças de potencial no solo introduzem ruído na cadeia de sinal.O isolamento galvânico é alcançado entre o ponto de medição e a unidade de processamento de sinal., o circuito de terra é quebrado, e o sinal de vibração estabiliza.

Perguntas Frequentes
Quais são as principais funções do GSI130 244-130-000-204?
É utilizado para alimentar sensores e controladores e para ler os seus sinais; é utilizado principalmente em sistemas de transmissão de dois fios,que produz um sinal de tensão proporcional à corrente consumida pelo controlador, proporcionando um isolamento galvânico entre o ponto de medição e a unidade de processamento de sinal.
Que sinal é que ele emite?
Emissão de um sinal de tensão proporcional à corrente absorvida pelo controlador, a sensibilidade especificada na documentação é de 1 V/mA (transferência CC + CA),e pode ser usado diretamente para analisar o sinal do controlador.
Qual é o período de garantia?
Garantia industrial padrão: 12 meses; com instalação adequada e sem sobrecarga, o produto tem uma vida útil de 5-10 anos.
GSI130 244-130-000-204 product image and installation details
Produtos recomendados

CE110 AS-022/050 EA402 EA403 EA902 IPC704 IQS450 IQS452 IQS900 TQ902 TQ401 TQ402 TQ403 TQ412 CA901 CP216 IQ900 CE311 IPC704 CA202
E muitos mais, incluindo: CA306, IOC4T, MPC4, CMC16, IOC16T, RPS6U, CPUM, IOCN, XIO16T, ABE042, RLC16, CI185, GSI127, IQS452, PV660, CI185, VMD TSW201-007-05, EC318, CA306, AE119, MA133, TWW103 M1,CE153, etc.
