Placa de proteção de turbina primária IS200VTURH2B GE Mark VI
| Lugar de origem | EUA |
|---|---|
| Marca | GE |
| Certificação | Certificate of Origin |
| Número do modelo | IS200VTURH2B |
| Documento | GE Mark VI.pdf |
| Quantidade de ordem mínima | 1 unidade |
| Preço | $2500 |
| Detalhes da embalagem | Embalagem original da caixa |
| Tempo de entrega | 5-7 dias |
| Termos de pagamento | T/T |
| Habilidade da fonte | 1-99 unidades / 3-5 dias |
Detalhes do produto
| marca | GE | Número do módulo | IS200VTURH2B |
|---|---|---|---|
| Catálogo | Marcos VI | Preço de venda | $2500. |
| Doença | Em estoque | Origem | EUA |
| Tempo de espera | 3-5 dias úteis | Garantia | 1 ano |
| Peso | 1KG | ||
| Destacar | Placa de proteção de turbina com certificação SIL3,Placa de proteção de turbina primária de slot duplo,Placa VTUR de 6 saídas de viagem ETD |
||
Descrição de produto

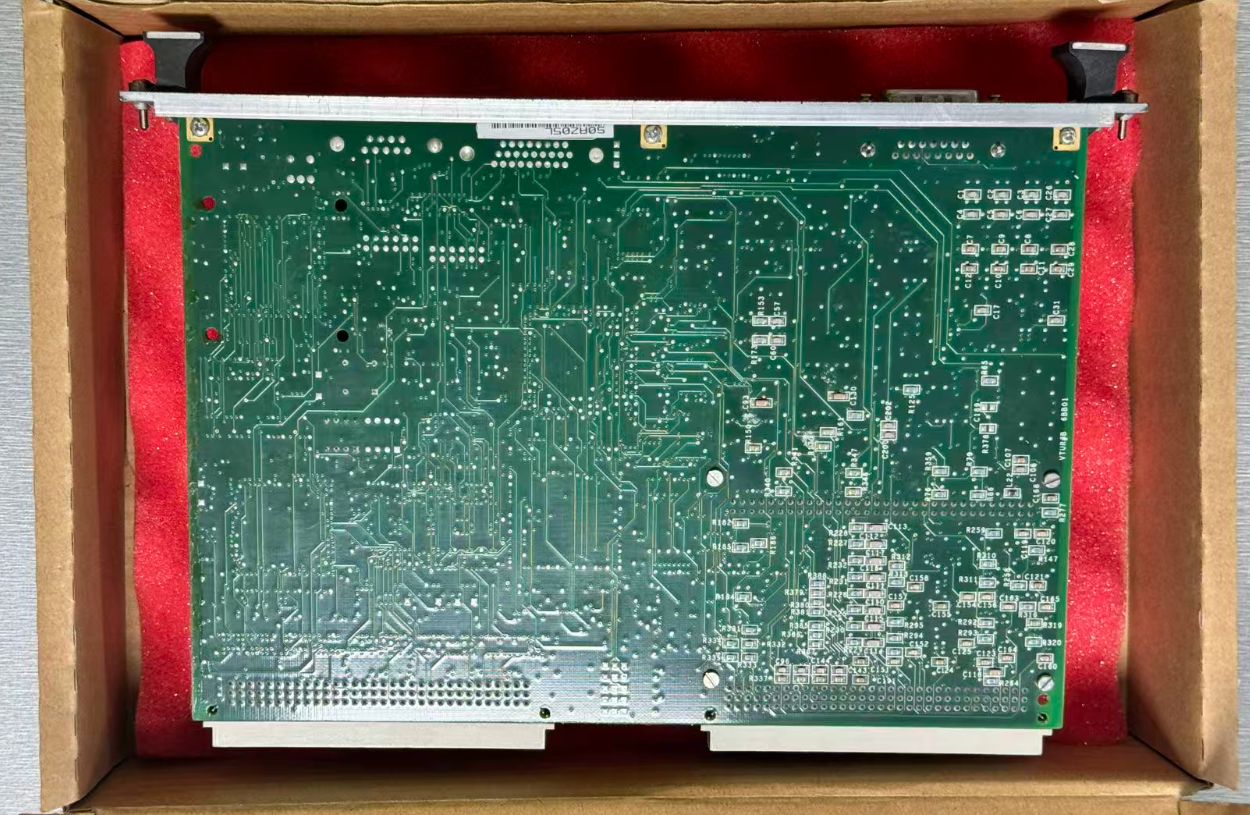

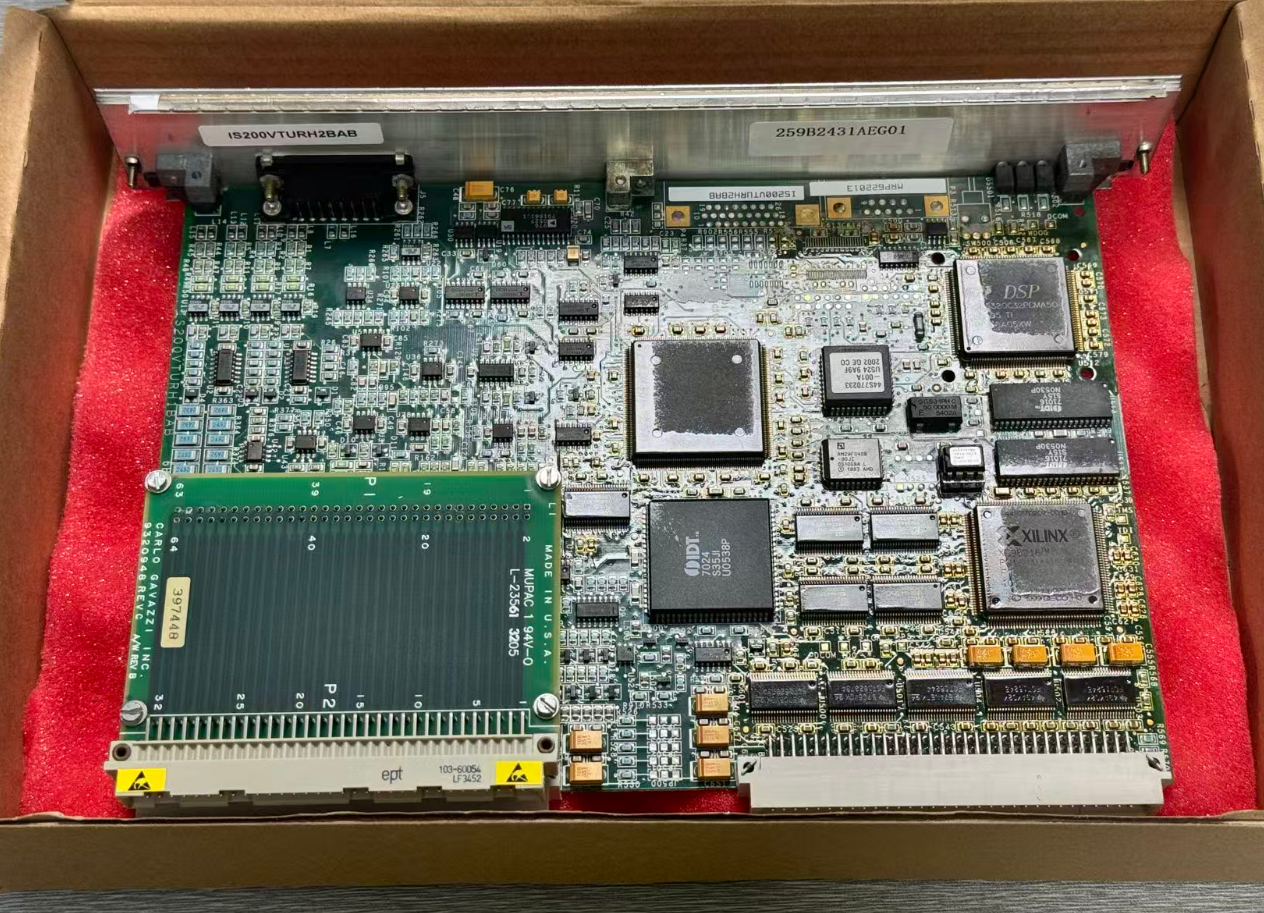

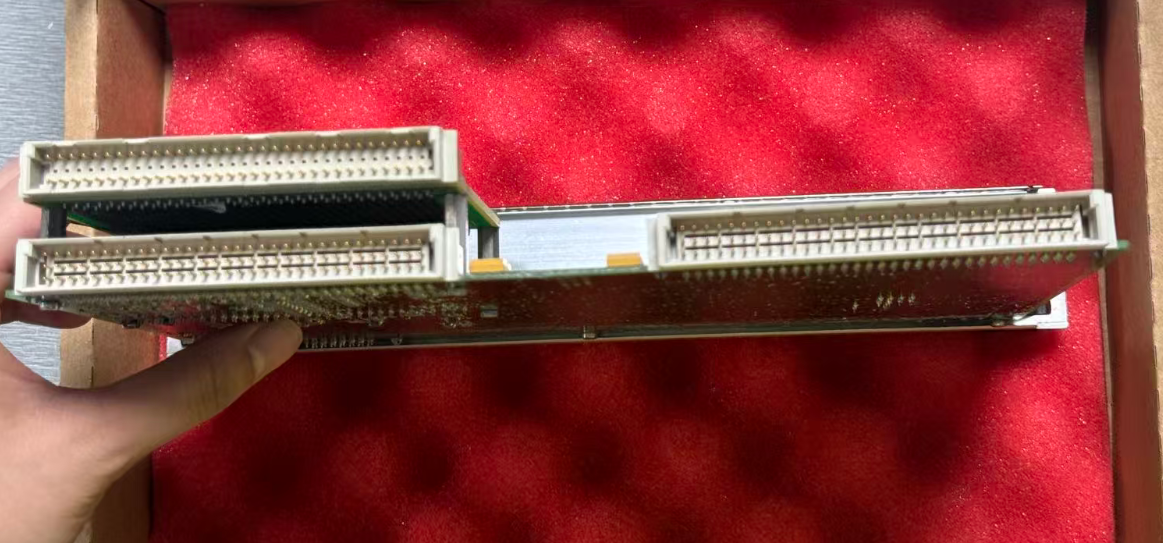

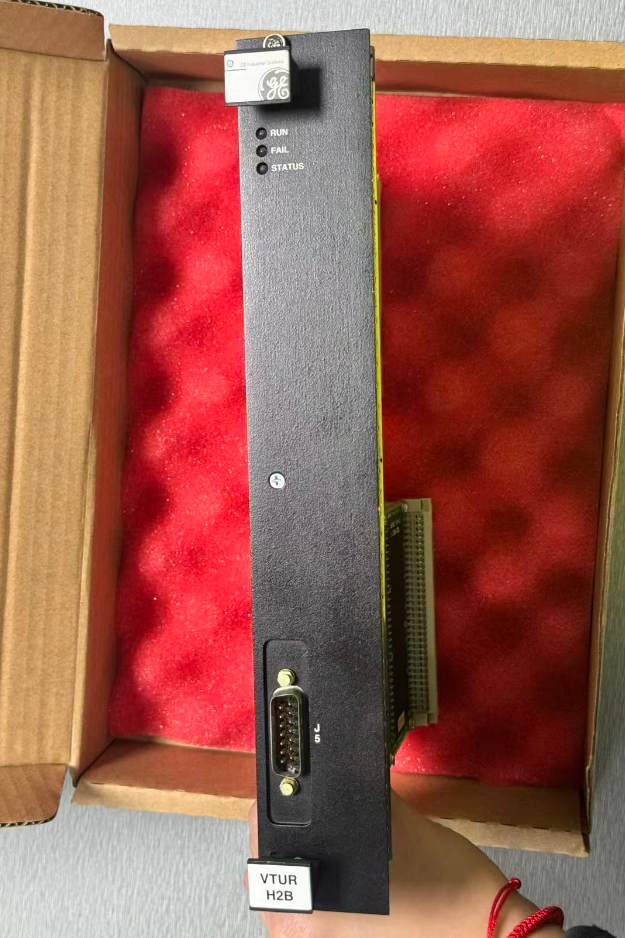

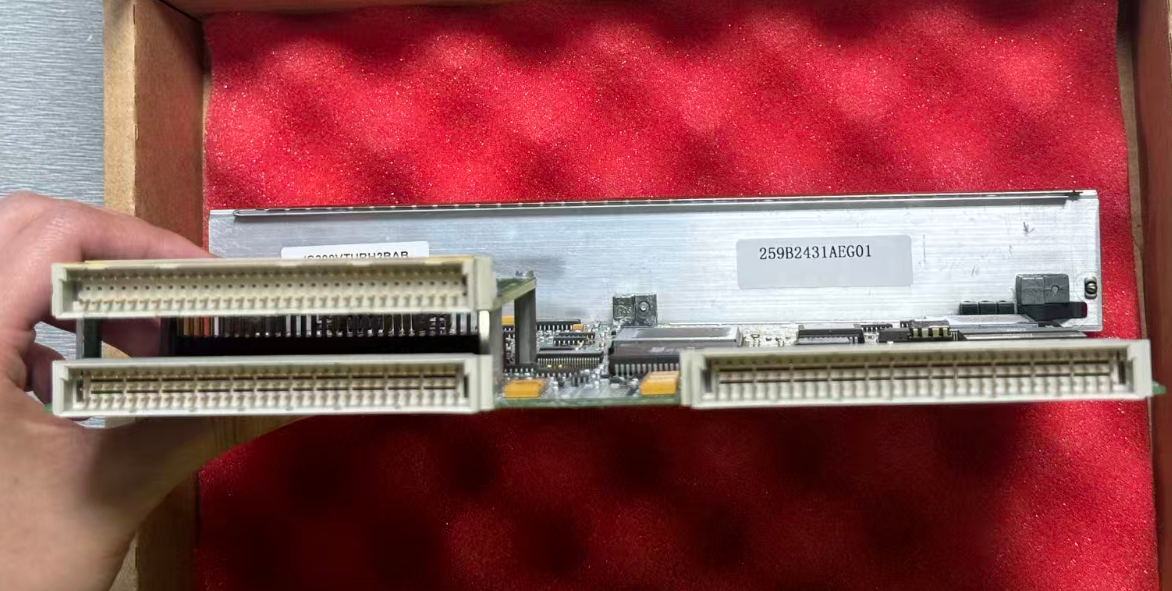

IS200VTURH2B CE Marca VI Painel de Proteção de Turbina Primária
O IS200VTURH2B é um painel de proteção de turbina primária que recebe sinais de sensores de campo através de um bloco terminal.Transmite os dados para o controlador (VCMI) através do autocarro VMEO controlador então executa a lógica de proteção, e a placa VTUR, em última análise, dirige os relés de viagem para iniciar uma desligamento de emergência.
Esta placa é uma versão melhorada da linha de produtos VTUR.É especificamente desenvolvido para grandes turbinas a gás ou turbinas a vapor que exijam maior redundância e maior capacidade de viagem.A sua principal vantagem reside na sua capacidade de conduzir até seis solenoides de viagem de emergência (ETDs) através de duas placas de terminais TRPx independentes, proporcionando o mais alto nível de protecção para equipamentos críticos.
Detalhes do produto
| Nome da marca | General Electric |
| Modelo | IS200VTURH2B |
| Catálogo | Marca VI |
| Peso bruto/peso do transporte | 2.2 lbs / 35.2 oz / 1 kg |
| Tamanho da embalagem | 16 cm x 16 cm x 12 cm |
| País de origem | Estados Unidos |
| Código do SH | 8537101190 |
| Tempo de execução | Em estoque |
| Porto de embarque | Xiamen |
| Pagamento | T/T |
| Preço de venda | $2500. |
| Garantia | 12 meses |
| Prazo de entrega | 5 dias úteis |
| Parceiros de Correios | DHL, UPS, TNT, FedEx e EMS |
Características fundamentais
- Tipo de gabinete: cartão de turbina VME
- Instalação: VME 6U montado em rack, trocável a quente
- Canais de entrada: 4 entradas de sonda de velocidade magnetoresistiva passiva (MPU)
- Amplitude do sinal de entrada: 50 mVpp a 100 Vpp
- Faixa de frequência de entrada: 1 Hz a 10 kHz
- Lógica de votação: implementado em hardware 2 de 3 (2oo3)
- Trip Outputs: até 6 ETD (através de dois blocos terminais TRPx)
- Certificação de segurança: Conforme com a IEC 61508 SIL3 / API 670 5a edição
- Tempo de resposta da viagem: < 2 ms
- Temperatura de funcionamento: -40°C a +85°C (grade industrial)
- Classificação de proteção: IP20 (requer utilização com um armário)
- Indicação de estado: LEDs do painel frontal ¢ Indicadores de estado falha / estado / funcionamento e por canal
Comparação de modelos similares
| Especificações | IS200VTURH2B | IS200VTURH1B | IS200TTURH1B |
|---|---|---|---|
| Tipo de produto | Placa protetora da turbina de vapor principal (dual-slot) | Placa de proteção da turbina de vapor principal (simples) | Placa de protecção da turbina a vapor |
| Conexão TRPx | 2 módulos (até 6 ETD) | 1 módulo (até 3 ETD) | 1 módulo |
| Apoio à RTM | Design nativo de dois slots | Requer configuração adicional | Apoio limitado |
| Tempo de resposta da viagem | < 2 ms | < 3 ms | Padrão |
| Certificações de segurança | SIL3 / API 670 | SIL2 / API 670 | API 670 |
| Detecção de Chama | Suporte (8 canais GM) | Suporte (8 canais GM) | Limitado |
| Tensão / corrente do eixo | Apoio | Apoio | Não suportado |
| Compatibilidade do sistema | Marca VI / VIe / VIeS | Marca VI | Marca VI |
Exemplo de caso de aplicação
Uma grande usina de ciclo combinado de turbinas a gás é equipada com várias turbinas a gás grandes e seu sistema de controle usa a arquitetura Mark VIe TMR.Cada rack de controladores é equipado com um IS200VTURH2B, formando um sistema de protecção contra excesso de velocidade triplo redundante.
Durante um ensaio de colocação em serviço, dois sinais de velocidade foram simulados para ultrapassar simultaneamente o limite de velocidade nominal de 110%.conduzir com sucesso seis ETDs para realizar uma desligação de emergência, validando assim a sua fiabilidade ao nível SIL3.
Perguntas Frequentes
Qual é o tempo de resposta de viagem para este quadro?
O VTURH2B tem um tempo de resposta de viagem inferior a 2 ms, que é melhor do que o VTURH1B de 3 ms, e atende aos requisitos de velocidade de resposta extrema de aplicações como turbinas a gás.
Qual é o intervalo de temperatura de operação desta placa?
A faixa de temperatura de funcionamento de nível industrial é de -40°C a +85°C, tornando-a adequada para ambientes extremos como usinas de energia e plataformas offshore.
Qual é o período de garantia deste módulo?
Normalmente, o período de garantia para produtos originais é de 12 meses.
