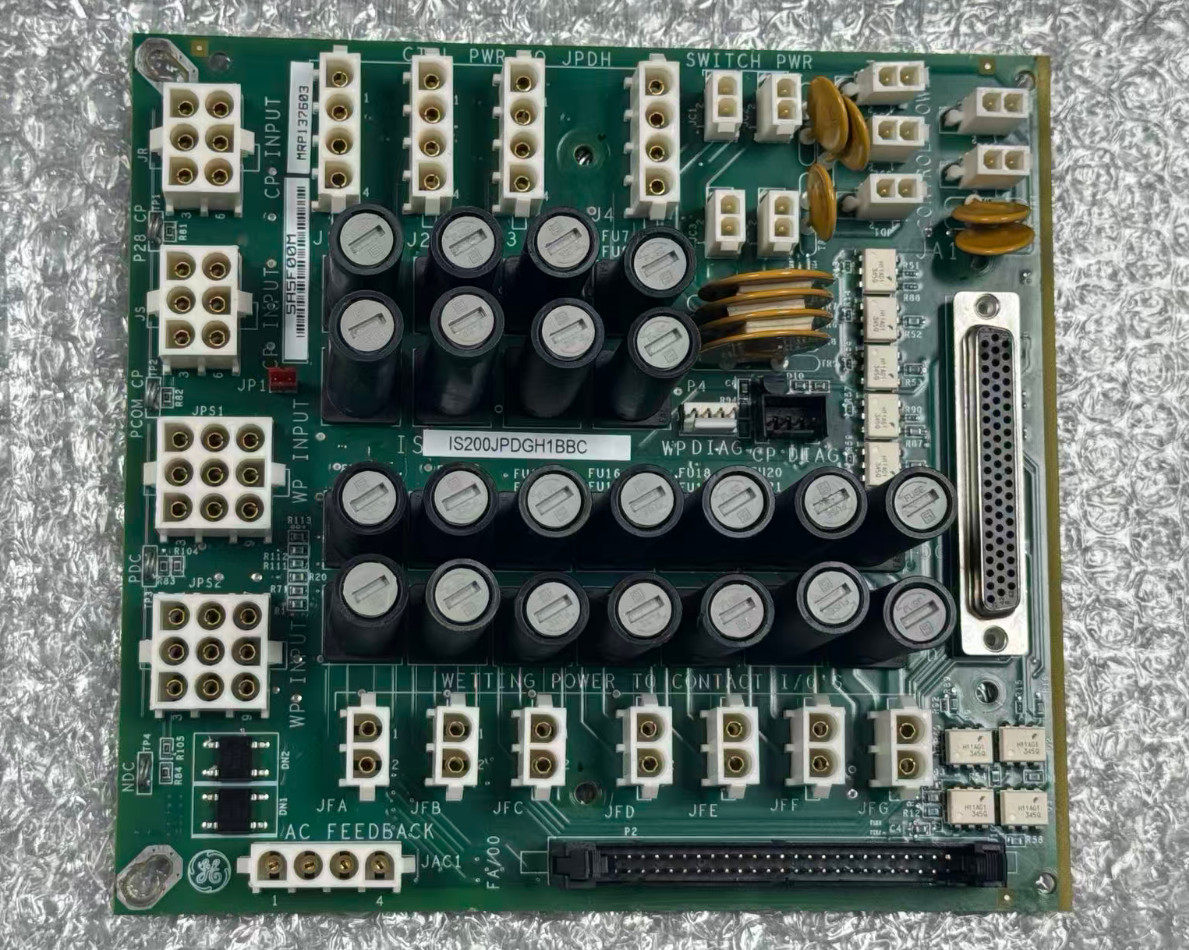

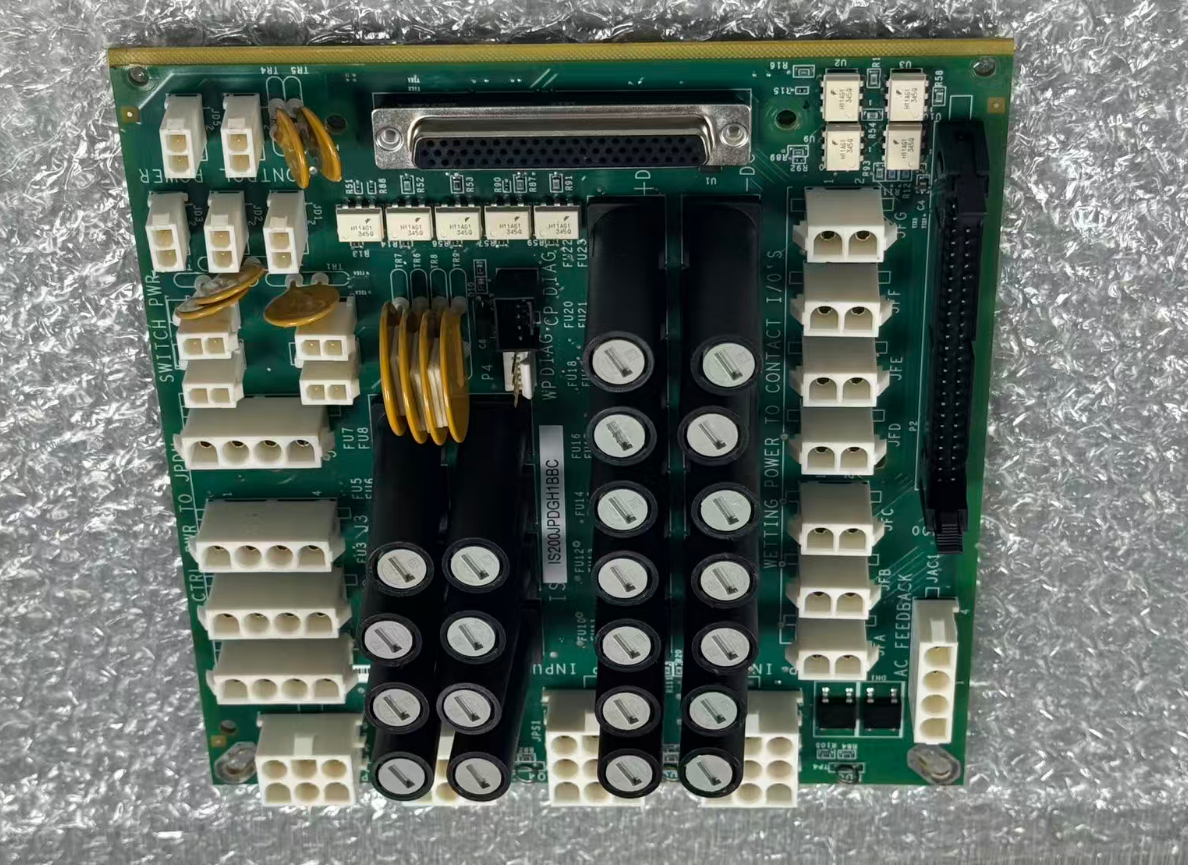

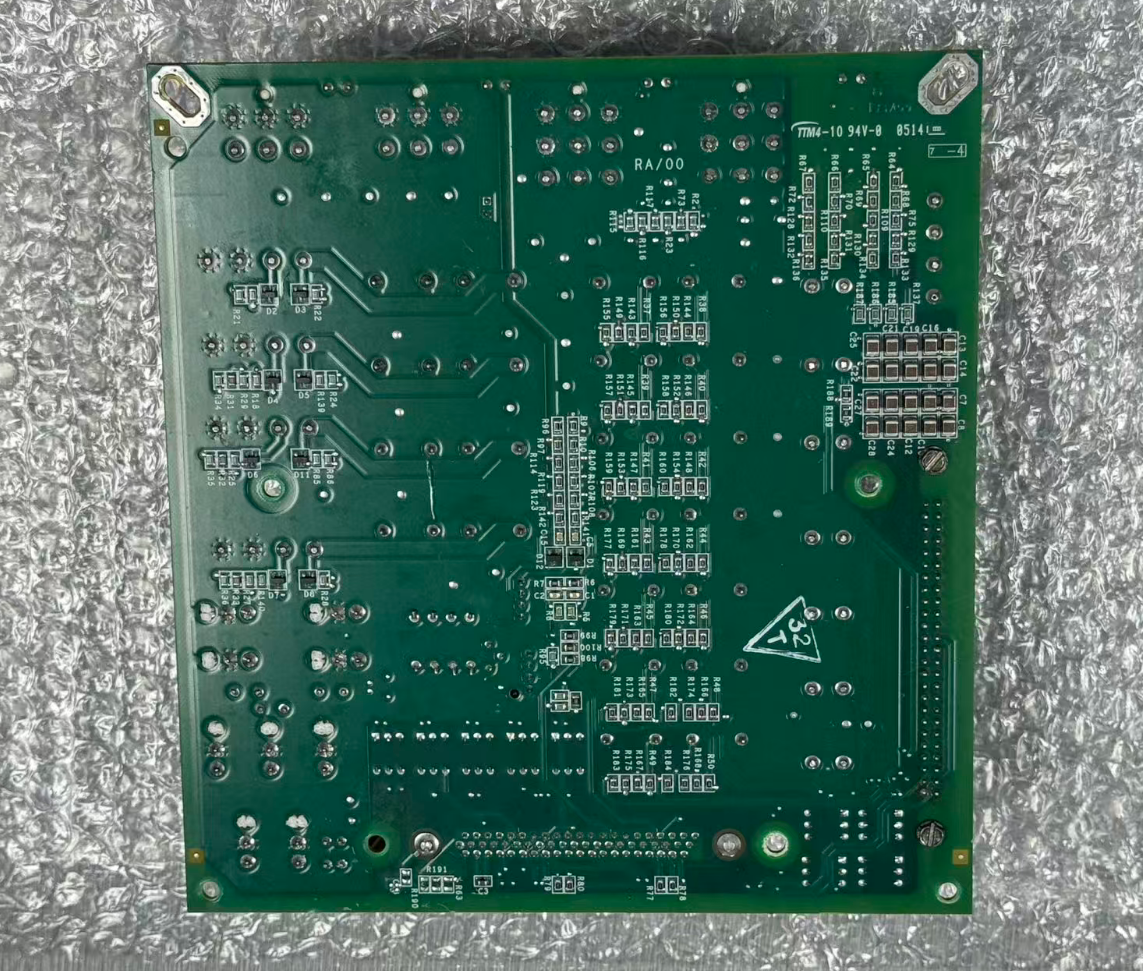

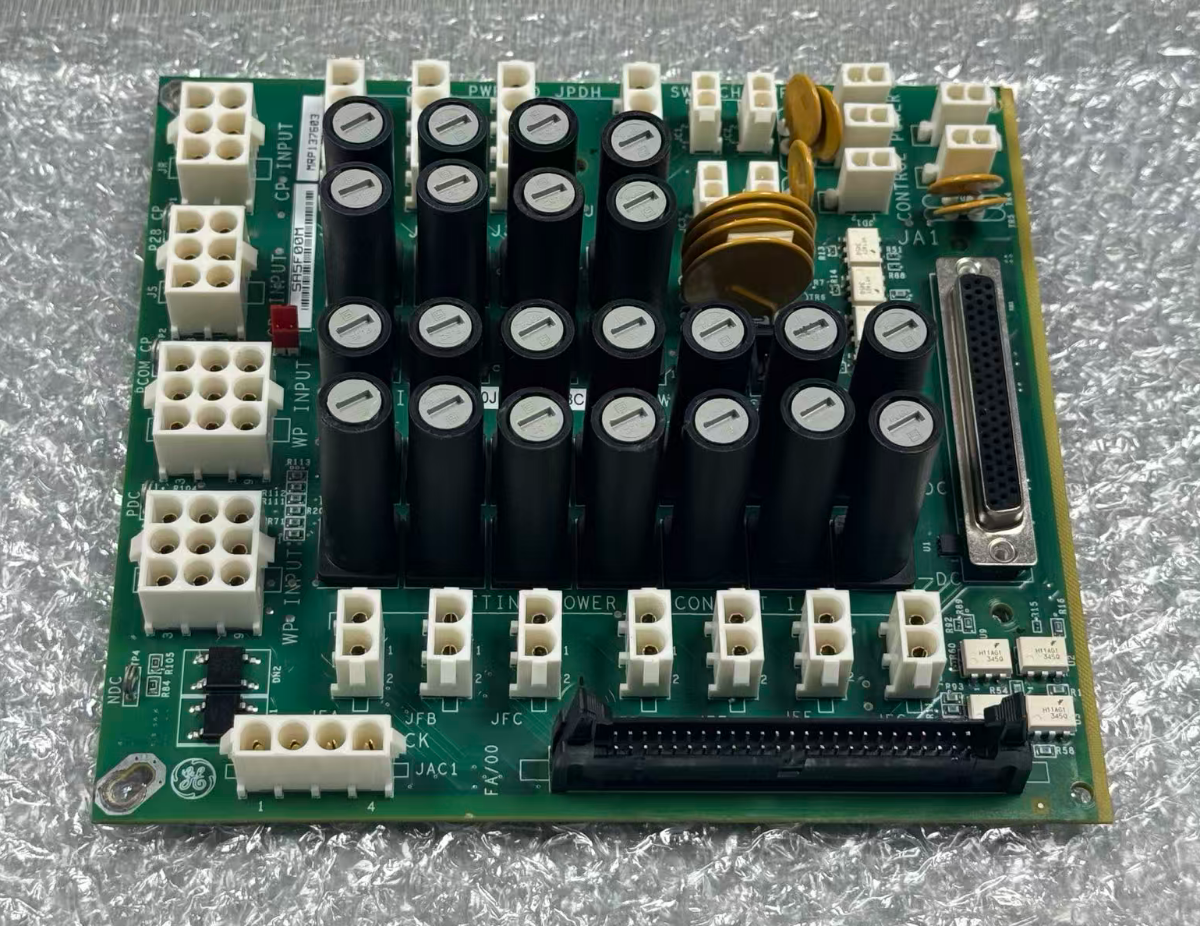

IS200JPDGH1B GE Mark VI

OIS200JPDGH1Bé um cartão de distribuição de potência Jumper (JPDG) e um componente central do subsistema PDM (Power Distribution Module), instalado no módulo de distribuição de potência do gabinete de controlo do motor,Este cartão distribui a energia de controle fornecida externamente e a energia de contato molhado para vários cartões de E/SO módulo de transmissão de energia serve como o centro central para a transmissão de energia em todo o sistema de controle.

O IS200JPDGH1B possui indicadores de estado do canal LED no quadro,Permitindo ao pessoal de inspecção de campo determinar intuitivamente o estado operacional de cada canal de saída sem medir individualmente com um multimetro.Esta placa faz parte da série JPDG e compartilha sua arquitetura central com outros modelos da série, como o IS200JPDGH1A e IS200JPDGH1ABD.As principais diferenças encontram-se no nível de revisão do hardware e nas capacidades de diagnóstico melhoradas.

• Tipo de produto:Cartão de distribuição de energia do Jumper (JPDG)
• Abreviação da função:JPDG
• Corrente máxima:40 A
• Potência de entrada:28 Fornecimento de alimentação de controlo VDC (redundante de dois canais)
• Fonte de alimentação de contacto seco:24 / 48 VDC
• Monitorização do CA:2 canais (115 V / 230 V AC)
• Canais de saída:Outputes fundidos múltiplos independentes
• Temperatura de funcionamento:-30°C a +65°C (versão de temperatura padrão)
• Revestimento de PCB:Revestimentos conformes
• Método de montagem:Reverso do gabinete / trilho DIN

O IS200JPDGH1B deve ser utilizado em conjunto com os seguintes componentes do sistema:

• IS200JPDMG1A:Painel de distribuição principal com uma barra de transmissão de 40 A, fornecendo uma entrada a montante de 28 VDC para o JPDGH1B.
• IS200JPDSG1A:Painel de seleção duplo-redundante, fornecendo comutação automática de barra de barragem para o JPDGH1B.
• IS200JPDFG1A:Placa de filtro EMI, que pode ser conectada em série a montante do JPDGH1B para reduzir a interferência conduzida.
• IS200JPDPG1A:10 Uma placa de ramificação, usada para distribuição secundária a jusante da JPDGH1B.
• Série de embalagens de entrada/saída (por exemplo, IS220PAICH1B, IS220PDIAH1B, etc.):Obtém a potência de controlo e de contacto molhado através do JPDGH1B.

Uma fábrica atualizou seu sistema de controle Mark VI existente para a arquitetura Mark VIe. O painel de distribuição de energia IS200JPDGH1B recém-instalado fornece energia de contato molhado para sete placas terminais de E/S.Devido à presença de gases ligeiramente corrosivos no ambiente do campo, foi seleccionada a versão de revestimento conforme. Uma inspecção efectuada dois anos após a utilização não revelou sinais de corrosão nas superfícies do cartão,e o desvio de tensão para todos os canais de saída manteve-se dentro de ± 2%.

Não, não é. É puramente hardware de distribuição de energia e não contém uma CPU integrada. Os sinais de falha são enviados através de um cabo de fita para o pacote de I / O PPDA para processamento em nível de sistema.

A versão padrão funciona de -30°C a +65°C, enquanto a variante de alta temperatura estende a faixa de -40°C a +75°C.

Normalmente, o período de garantia para produtos originais é de 12 meses.
