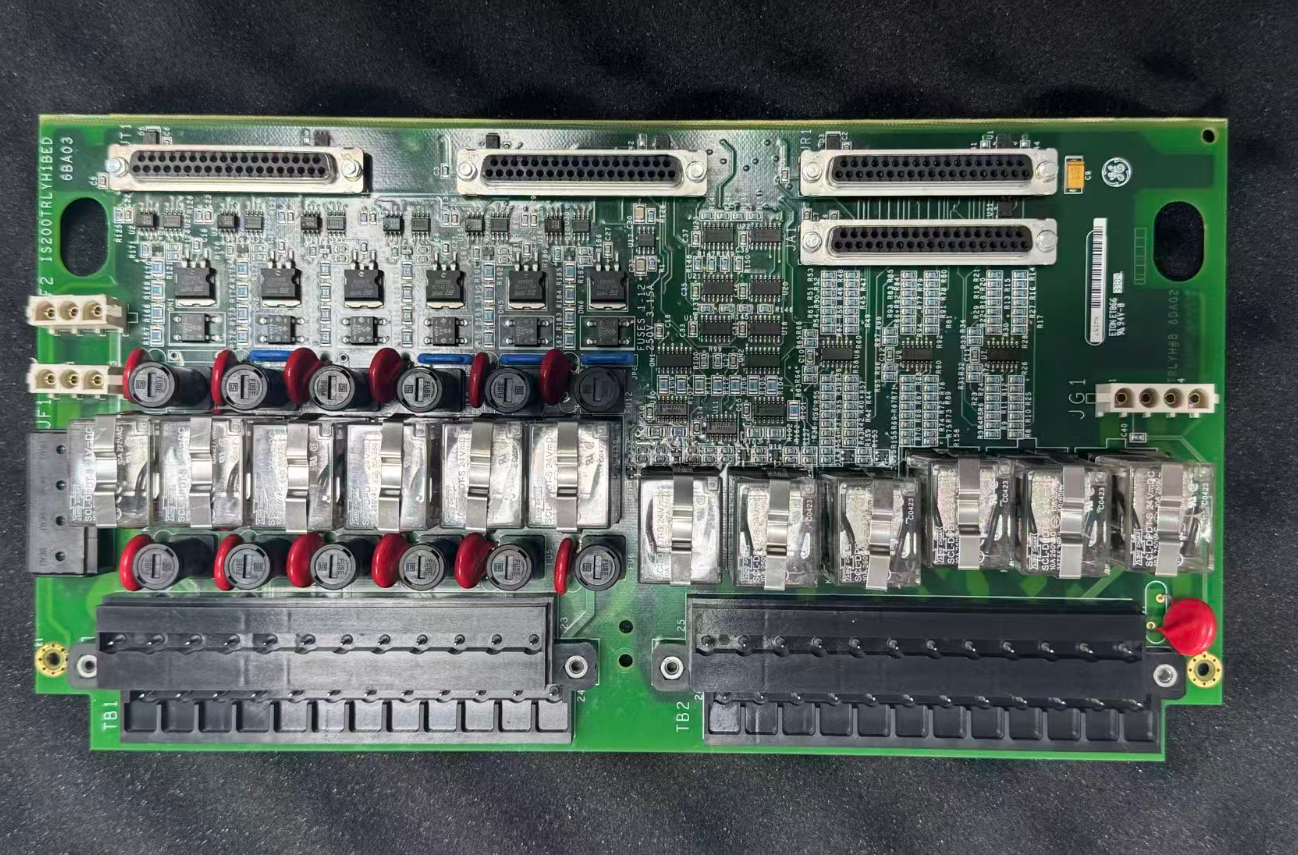

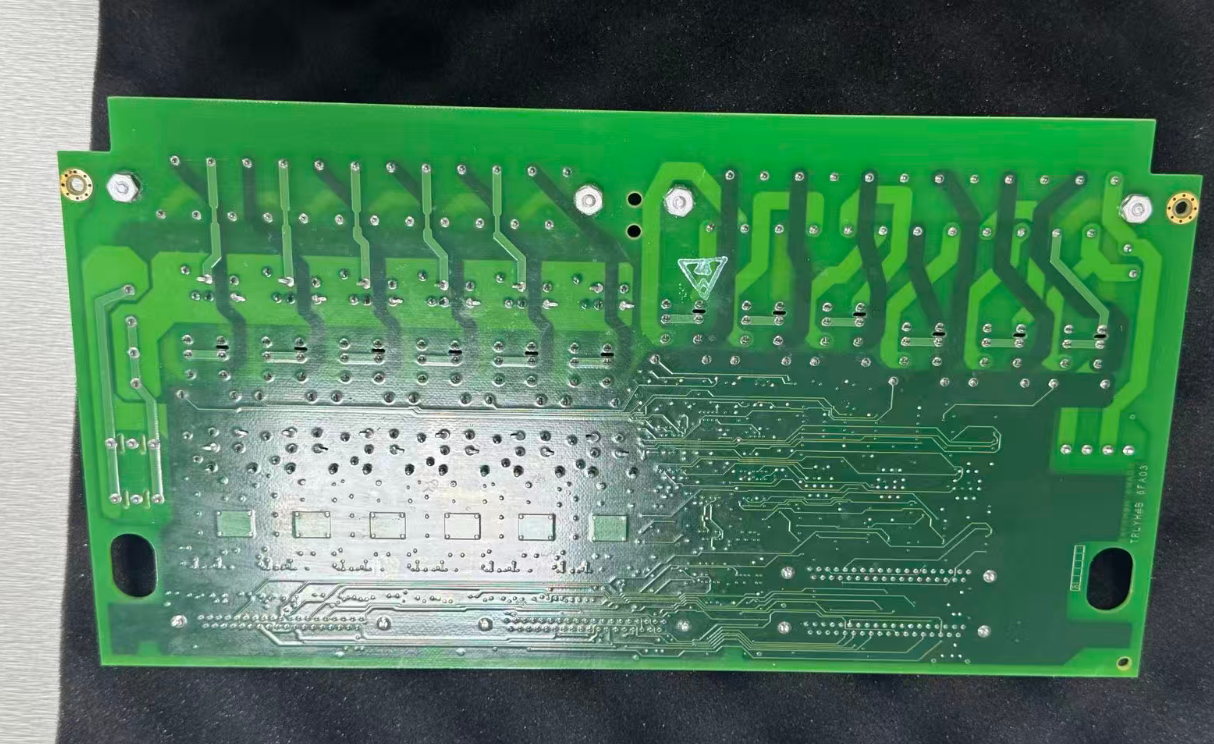

IS200TRLYH1B GE Marca VI

O IS200TRLYH1B é uma placa de terminal de saída de relé (TRLY) que serve como interface física para funções de controle auxiliar e saída de trip dentro do sistema.

Esta placa está localizada no Trip Core () do gabinete de controle Mark VI. Como uma placa de terminal passiva, ela não executa operações lógicas, mas sim recebe comandos de controle das placas VCCC (VME Controller Communication Card), VCRC ou VGEN.

A placa suporta configurações simplex e triplamente redundantes (TMR). No modo TMR, cada um dos três núcleos (R, S e T) é equipado com uma placa TRLY independente; um mecanismo de votação de hardware 2 de 3 garante que uma falha em qualquer núcleo único ou cabo único não cause mau funcionamento do equipamento auxiliar.

• Feedback de Acionamento da Bobina de Votação: Monitora a corrente da bobina em tempo real para detectar prontamente falhas silenciosas.

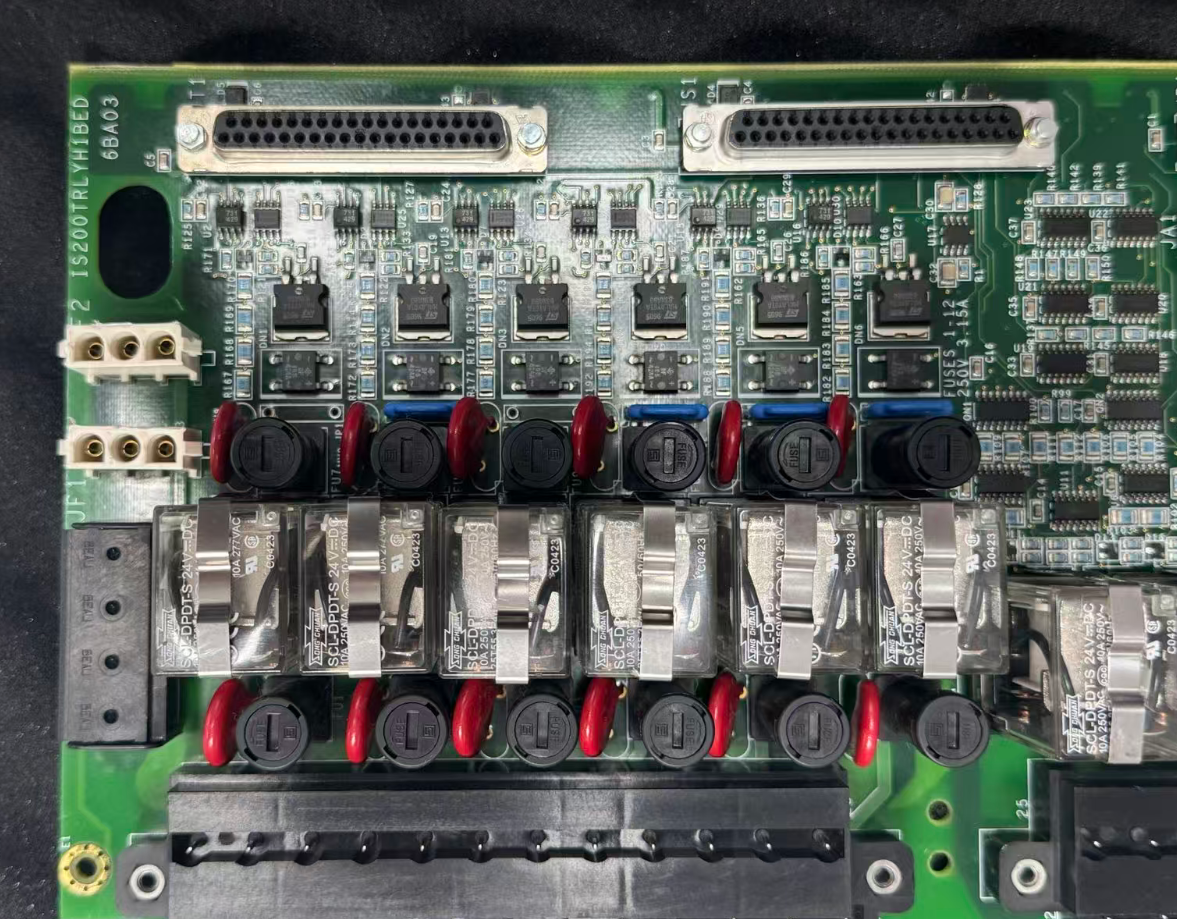

• Relés Plug-in: Relés individuais podem ser substituídos rapidamente, reduzindo o tempo de reparo.
• Isolamento Físico do Caminho TMR: R/S/T são organizados em placas separadas; uma falha de núcleo único não afeta o mecanismo de votação "dois de três".
• Proteção contra Surtos MOV: Absorve picos de tensão gerados pela comutação de cargas indutivas.

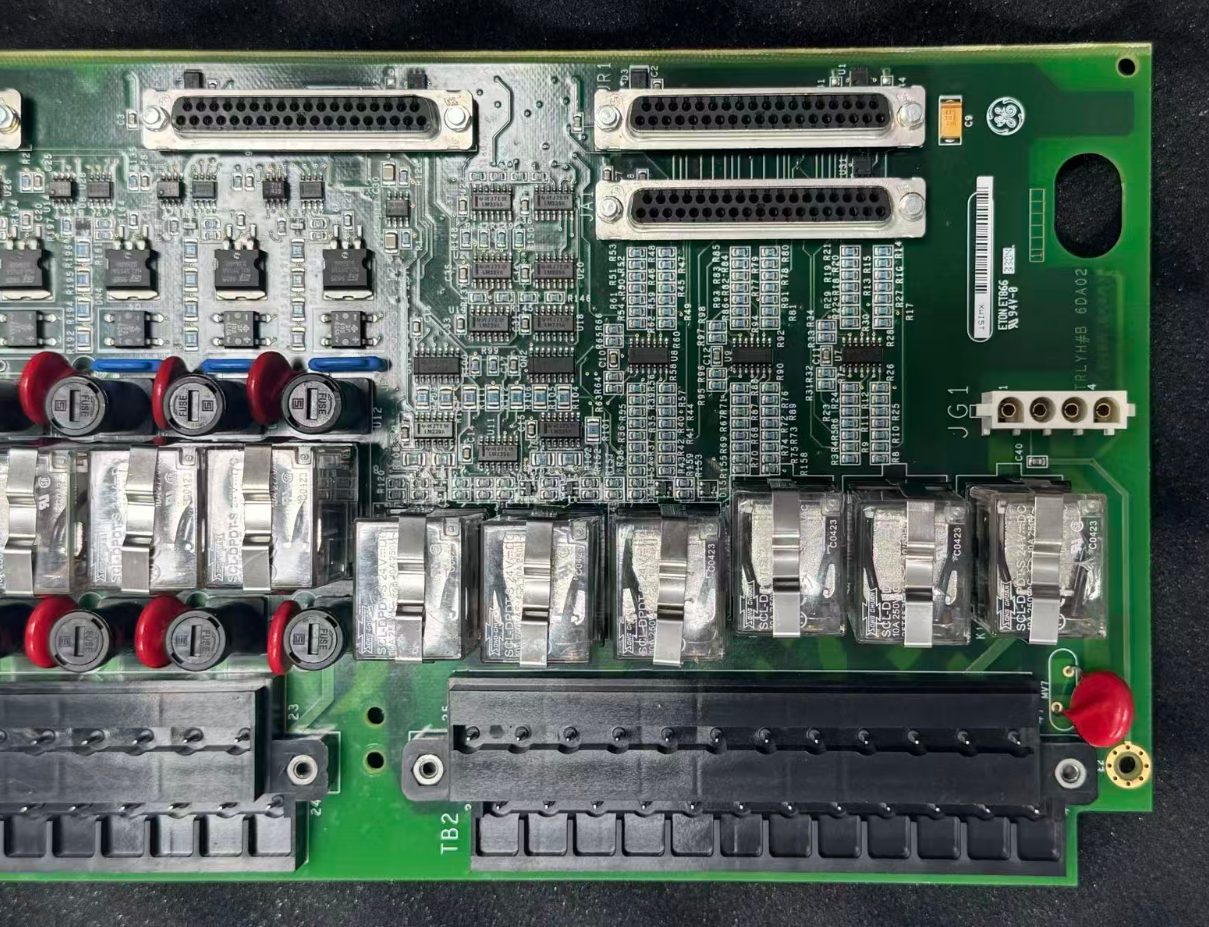

• Bloco de Terminal de Barreira Removível: O bloco de terminal inteiro pode ser conectado ou desconectado como uma unidade; a substituição do bloco não requer a desconexão de fios individuais.
• Monitoramento em Tempo Real do Status do Contato: Aciona imediatamente um alarme quando o comando não corresponde ao status do contato.

Na cadeia de proteção de trip do sistema Mark V, o DS200TCTGG1A não opera isoladamente. Ele normalmente trabalha em conjunto com as seguintes placas para formar um sistema completo de proteção e execução:

• Placa DS200TCQA: Fornece sinais de trip PTR e comandos de sincronização; serve como fonte de sinal upstream para o TCTG.
• Placa DS200TCEA: Gerencia relés de trip de emergência (ETRs) e lida com a lógica de ação de emergência em nível de núcleo.
• Placas de Terminal de Trip da Série DS200TBRG: Recebem sinais de acionamento da placa TCTG, interagem com relés de trip externos de alta potência e executam as ações finais de desligamento de combustível/vapor.
• Placa DS200PTBA: Fornece sinais de barramento e gerador e participa da aquisição de sinais para relés de sincronização.

Um projeto de geração de energia com recuperação de calor residual em uma fábrica de cimento utiliza o IS200TRLYH1B para acionar válvulas de remoção de cinzas da caldeira, contatores de ventiladores de resfriamento e luzes indicadoras de alarme. O alto isolamento e as capacidades de saída de alta potência da placa garantem operação estável e de longo prazo no ambiente empoeirado e vibratório da fábrica de cimento; desde que o sistema foi comissionado, não houve paradas causadas por falhas na placa de relé.
