DS200TCTGG1A GE Marca V

O DS200TCTGG1A é uma Placa de Trip Simplex (abreviada como TCTG) instalada no Slot 4 do rack do núcleo de controle. É responsável pela execução física da lógica de desligamento de emergência de turbinas a gás/vapor, recebendo comandos de trip do processador de controle para acionar válvulas solenoides de trip externas através de relés a bordo, cortando o fornecimento de combustível ou vapor para garantir o desligamento seguro da turbina.

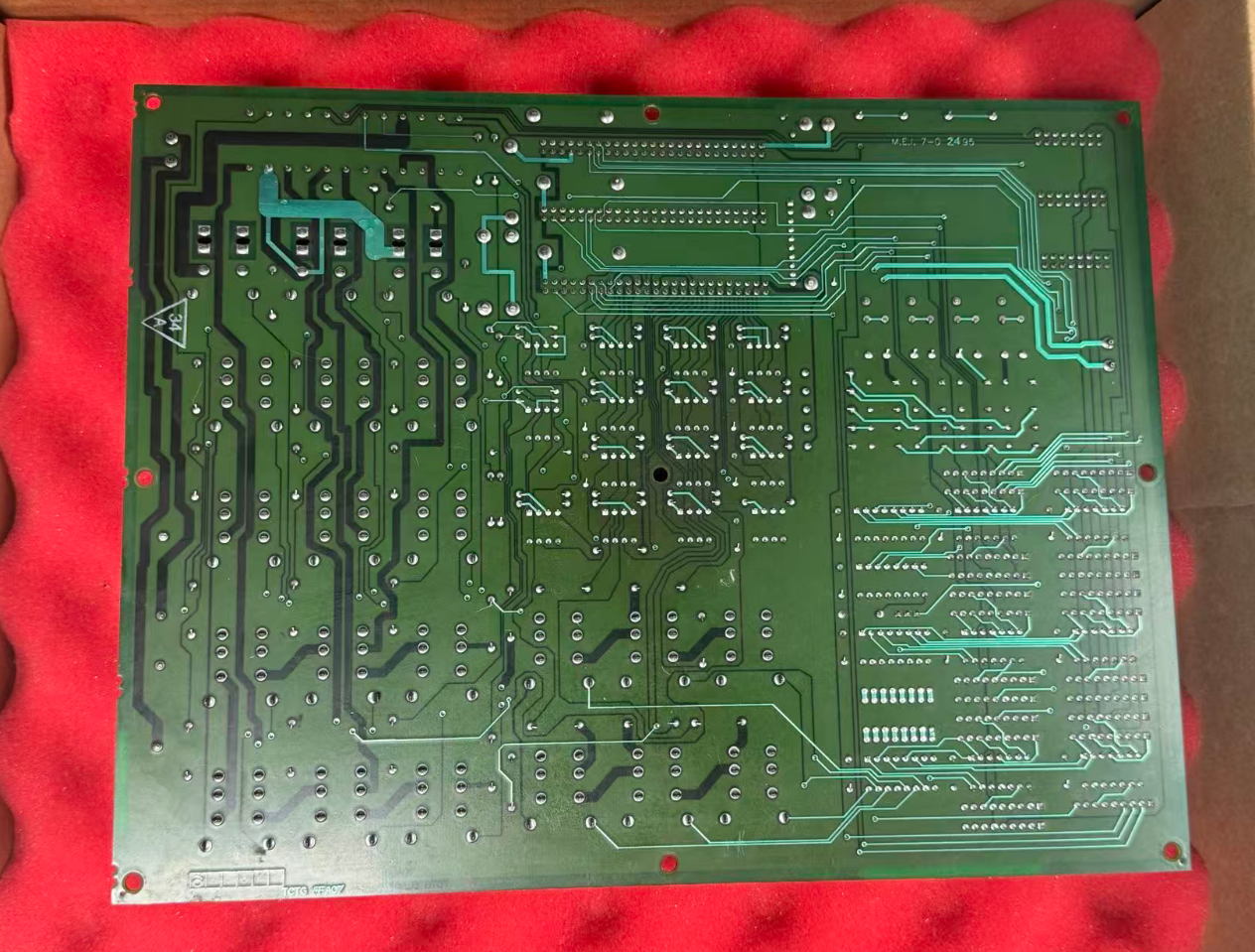

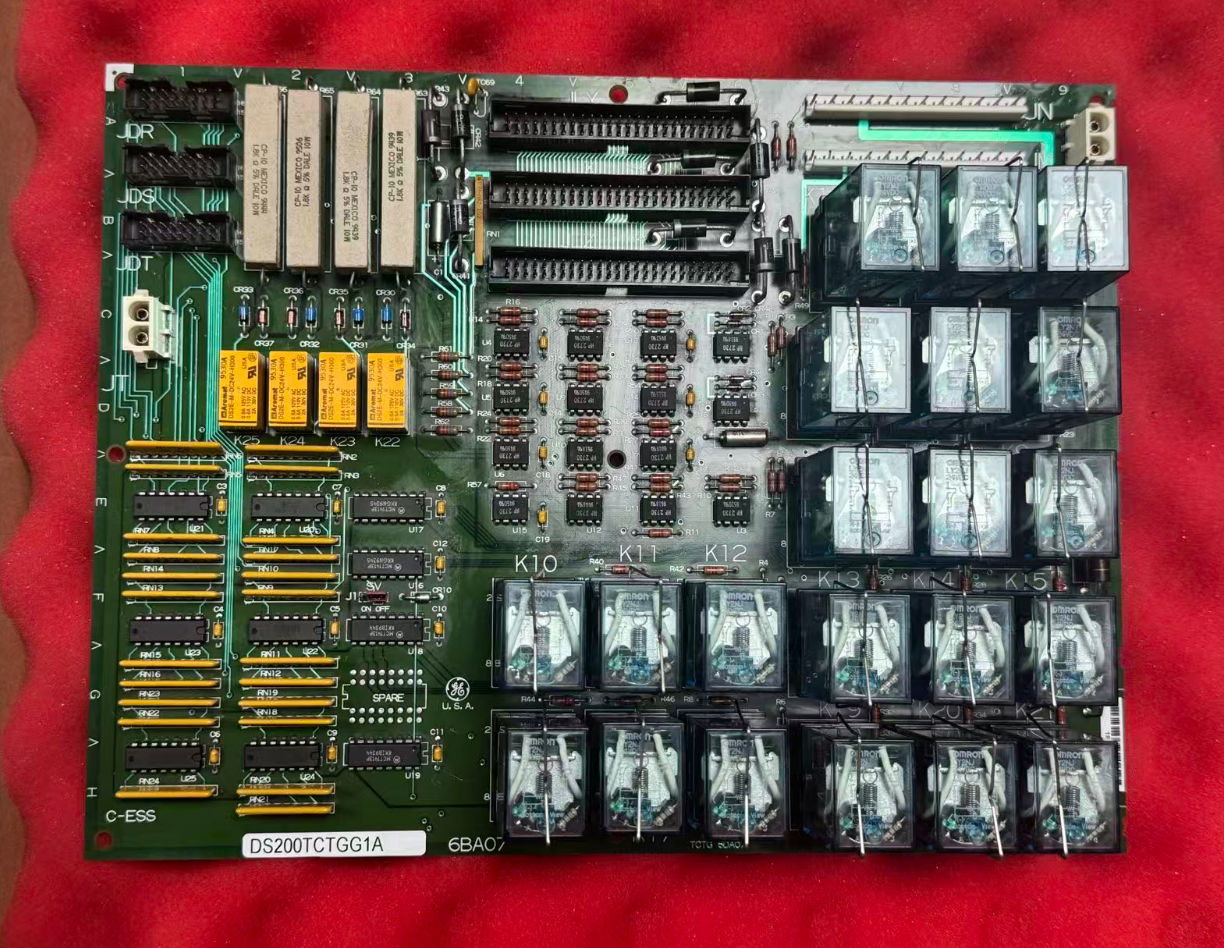

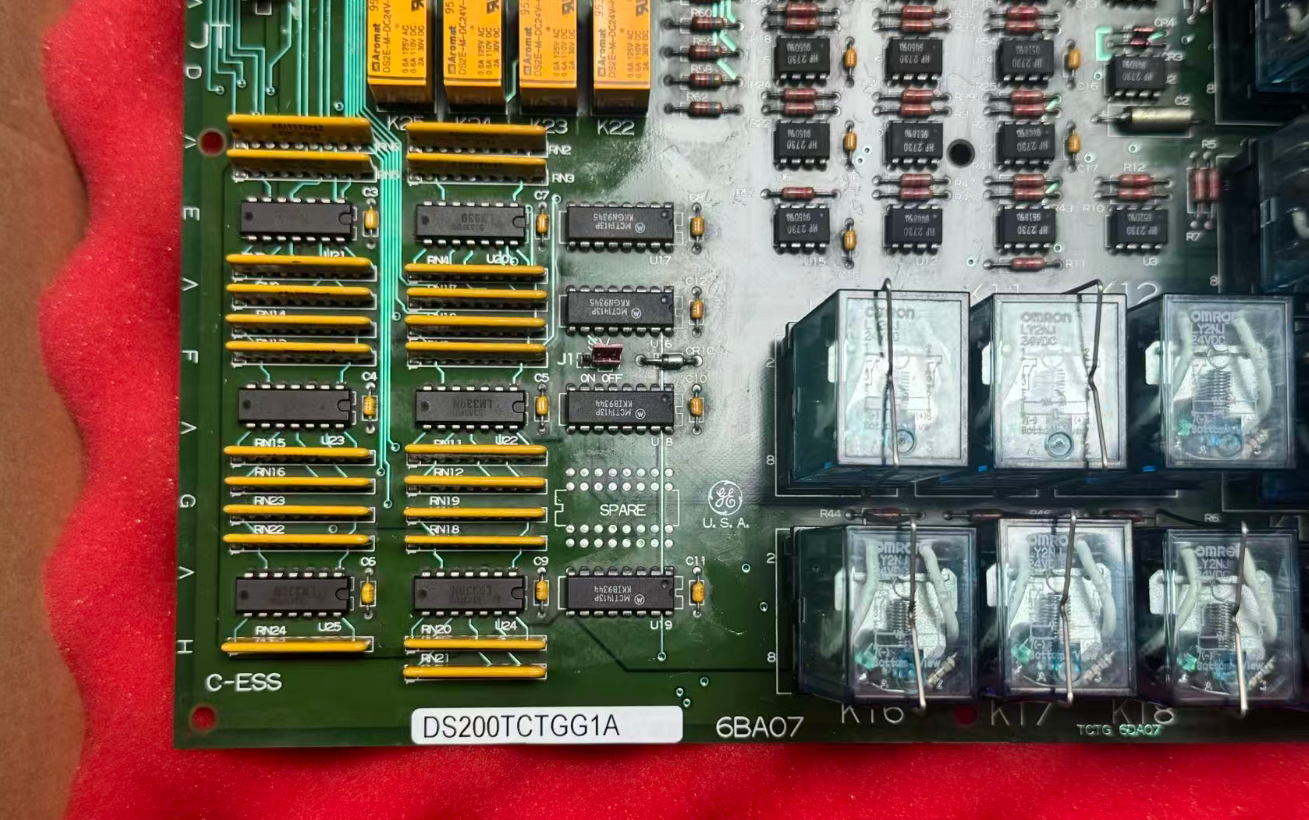

Em termos de arquitetura de hardware, a placa é equipada com 21 relés eletromecânicos plug-in (numerados de K1 a K21), fixados por travas metálicas para permitir substituição rápida; Ela também possui 3 conectores de 50 pinos (JLX, JLY, JLZ) e 2 conectores de 12 pinos (JN, JM) para entrada e saída de sinais. A placa é protegida por um revestimento padrão (Normal Coating) e é adequada para ambientes de gabinetes de controle industrial padrão.

• 21 relés eletromecânicos plug-in (K1-K21) com travas metálicas para substituição rápida
• Contatos de relé classificados em 120 VCC / 125 VCC
• Suporta múltiplos sinais de gatilho de trip com configuração simplificada de jumpers de hardware
• Faixa de temperatura operacional: -30°C a +65°C
• Capacidade de hot-swapping para substituição direta em campo
• 3x conectores de 50 pinos (JLX, JLY, JLZ) e 2x conectores de 12 pinos (JN, JM)
• Proteção de revestimento padrão para ambientes de gabinetes de controle industrial

Nas cadeias de proteção de trip do sistema Mark V, o DS200TCTGG1A funciona com placas complementares:

• Placa DS200TCQA: Fornece sinais de trip PTR e comandos de sincronização
• Placa DS200TCEA: Gerencia relés de trip de emergência e lógica de ação de emergência em nível de núcleo
• Série DS200TBRG: Recebe sinais de acionamento e interage com relés de trip externos de alta potência
• Placa DS200PTBA: Fornece sinais de barramento e gerador para relés de sincronização

Um sistema de controle de turbina a gás natural na Arábia Saudita sofreu falha na placa TCTG. O cliente a substituiu por uma placa DS200TCTGG1AFF, completando a instalação e restaurando a operação em 30 minutos, demonstrando a capacidade de substituição plug-and-play da placa.

Quais funções de trip esta placa suporta?
A placa processa sinais relacionados a trip, incluindo parada de emergência, trip por sobrevelocidade, detecção de chama e baixa pressão de óleo lubrificante, executados através de circuitos de relé de trip a bordo.

Qual é a faixa de temperatura operacional?
A faixa de temperatura operacional é de -30°C a +65°C, adequada para ambientes de gabinetes de controle industrial padrão.

Qual é o período de garantia?
O período de garantia padrão para produtos originais é de 12 meses.
