Placa expansora de terminação protetora DS200TCEBG1B GE Mark V

O DS200TCEBG1B é uma Placa Expansora de Terminação de Proteção que pertence à série DS200 e é primariamente implantada na área do núcleo de proteção P1 do sistema Mark V. A placa serve como o hub central para interfaceamento e condicionamento de sinais dentro do sistema.

É responsável por escalar e condicionar sinais de PT (transformador de potencial) e CT (transformador de corrente) de geradores de campo, tensões de barra e correntes de linha, e por transmitir os sinais processados para a placa TCCB para uso. Ao mesmo tempo, funciona em conjunto com a placa de proteção contra sobrevelocidade TCEA, o módulo de disparo TC2000 e blocos de terminais para formar uma cadeia de proteção completa.

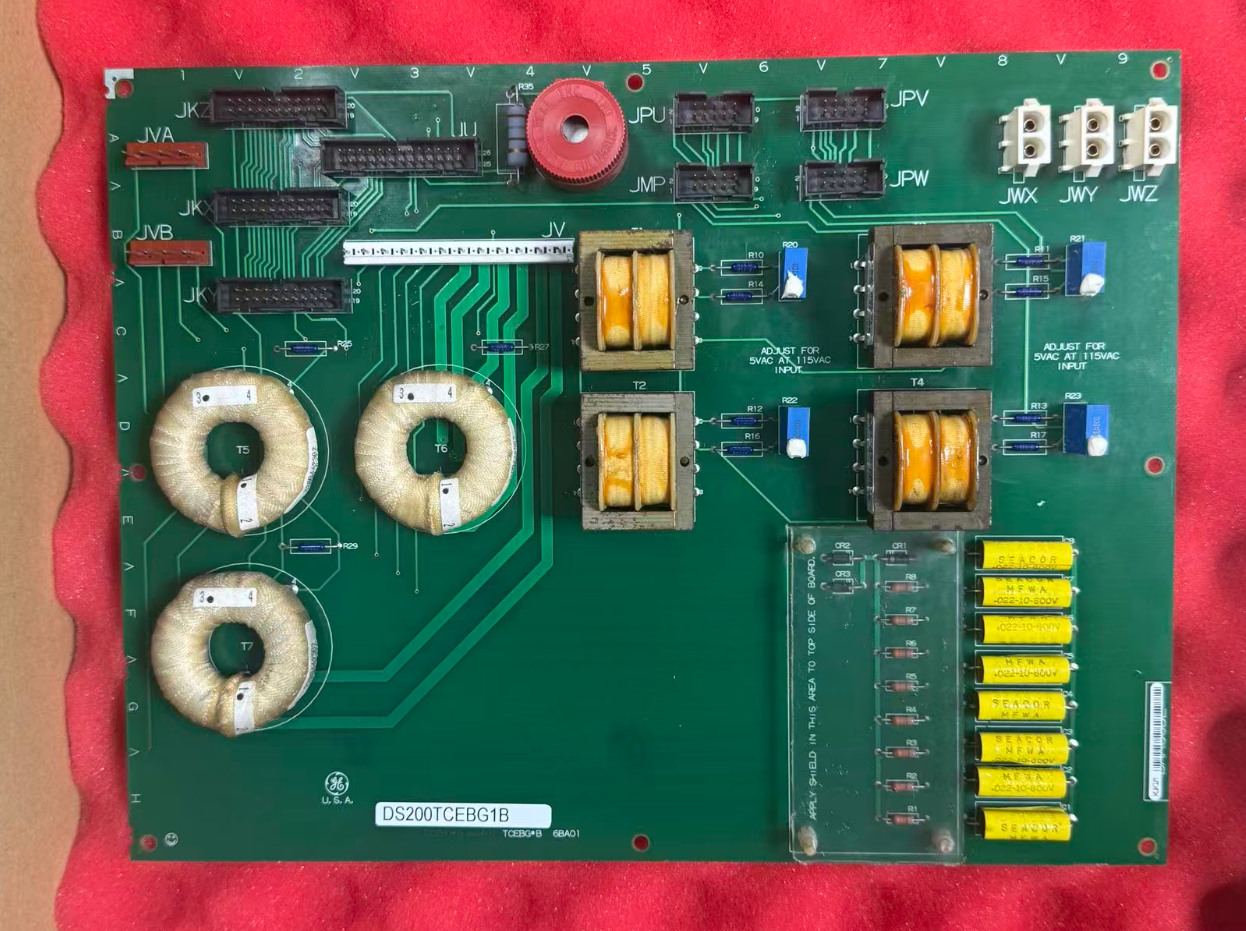

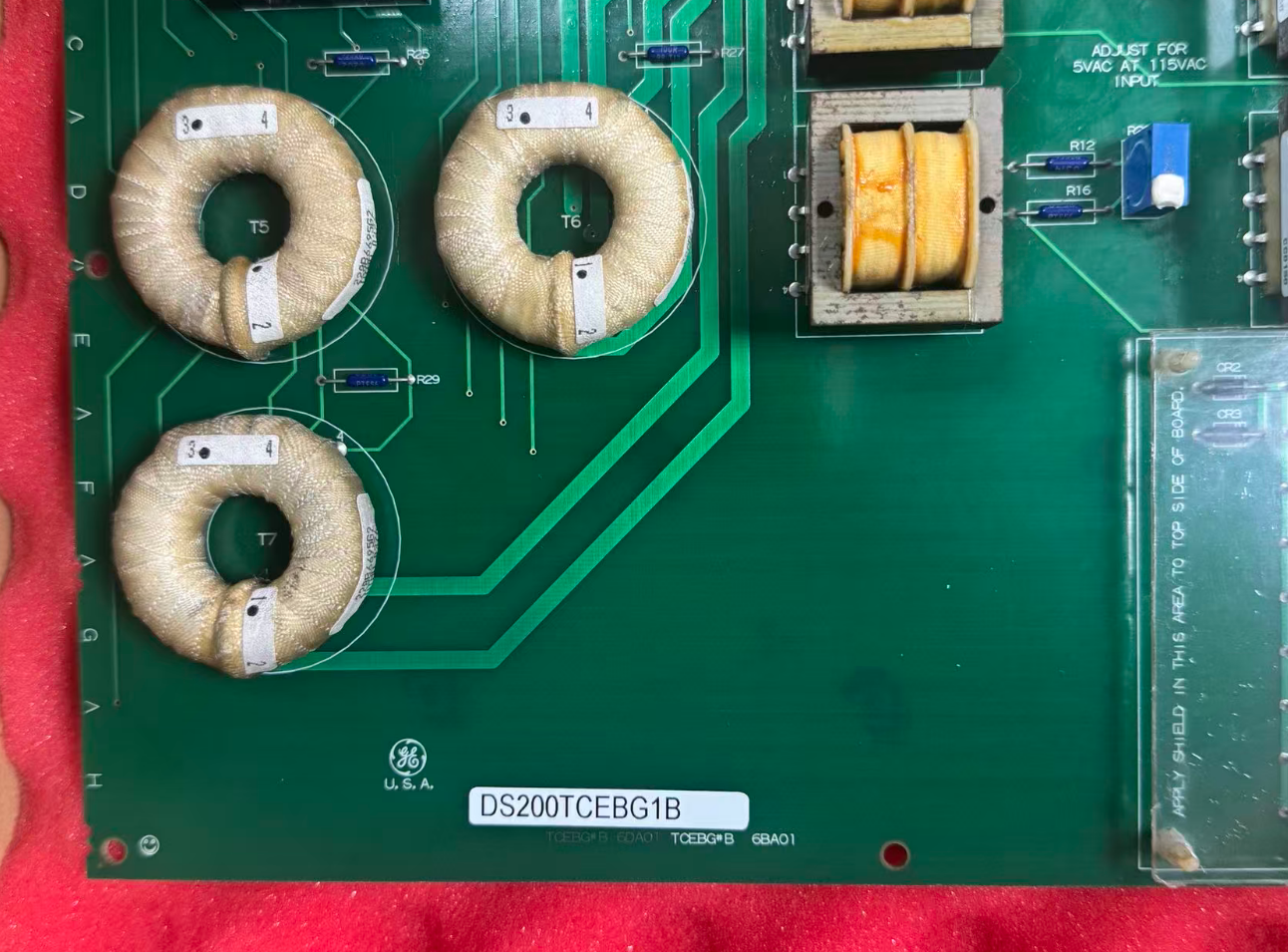

Em termos de aparência e layout de hardware, esta placa está equipada com 3 conectores de baia (para fonte de alimentação e barramento do sistema), 4 transformadores de sinal (servindo como canais de isolamento), 1 conector de 26 pinos (usado principalmente para receber sinais do núcleo), 4 conectores de 10 pinos e 3 conectores de 20 pinos (para conectar terminais de E/S).

• Capacidades de Isolamento de Sinal e Expansão de Proteção: Quatro transformadores de sinal a bordo fornecem isolamento elétrico, suprimem transientes de campo e entregam sinais limpos ao controlador principal.
• Múltiplas Funções de Proteção: Isolamento de sinal integrado, conversão de nível, expansão de circuito de proteção e terminais de fiação rígida trabalham com o sistema Mark V para implementar proteção contra sobrevelocidade e lógica de disparo.
• Capacidades Limitadas de Diagnóstico a Bordo: As capacidades de autodiagnóstico são limitadas; no entanto, relatórios de aviso, erro e disparo podem ser gerados usando a ferramenta de diagnóstico de drive e carregados via porta serial para análise.
• Profunda Compatibilidade com o Sistema Mark V: O casamento de sinais é personalizado para o sistema de proteção P1 Mark V, com modelagem de pulso e conversão de nível otimizadas, garantindo compatibilidade com toda a gama de módulos TCEA/TC2000.

• A placa deve ser instalada no Slot 1 do rack de expansão.
• Suporta cascateamento de até 7 racks de expansão, com um comprimento máximo de cabo de 50 pés (15 metros).
• Nenhuma configuração de switch DIP é necessária; a configuração é totalmente baseada em software. Após a substituição, certifique-se de verificar a configuração da topologia do rack no software de programação.
• Suporta a função "Hold Last State" (Manter Último Estado), que trava o estado do módulo de saída quando a comunicação com a CPU é interrompida, evitando movimentos não intencionais do atuador.

O sistema Mark V de uma turbina a gás 9E em uma determinada usina utiliza o DS200TCEBG1B na área central de proteção P1 para isolar e escalar sinais PT/CT. Trabalhando em conjunto com a placa de sobrevelocidade TCEA e o módulo de disparo TC2000, garante uma operação de proteção confiável durante as fases de ignição, aquecimento, aceleração e conexão à rede, reduzindo assim disparos falsos.
