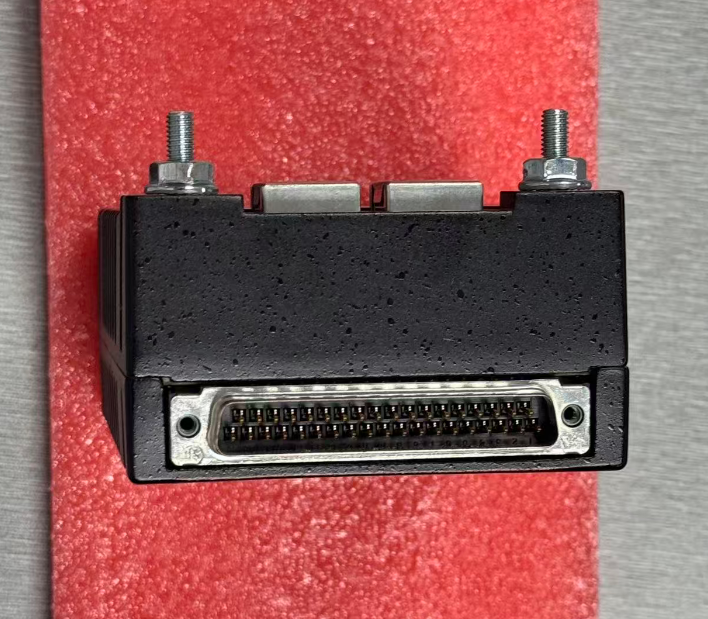

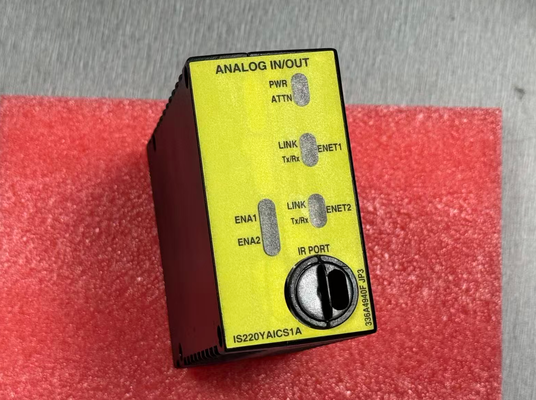

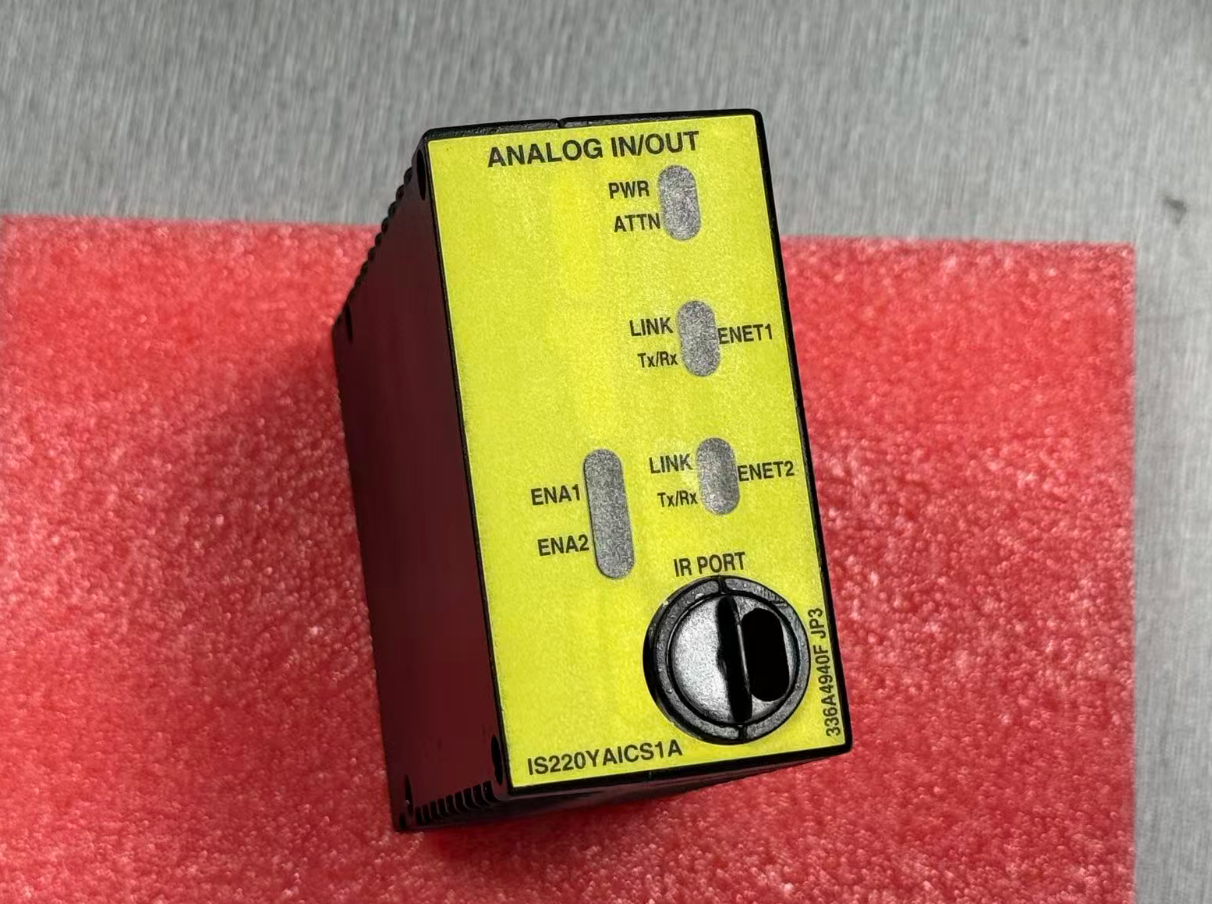

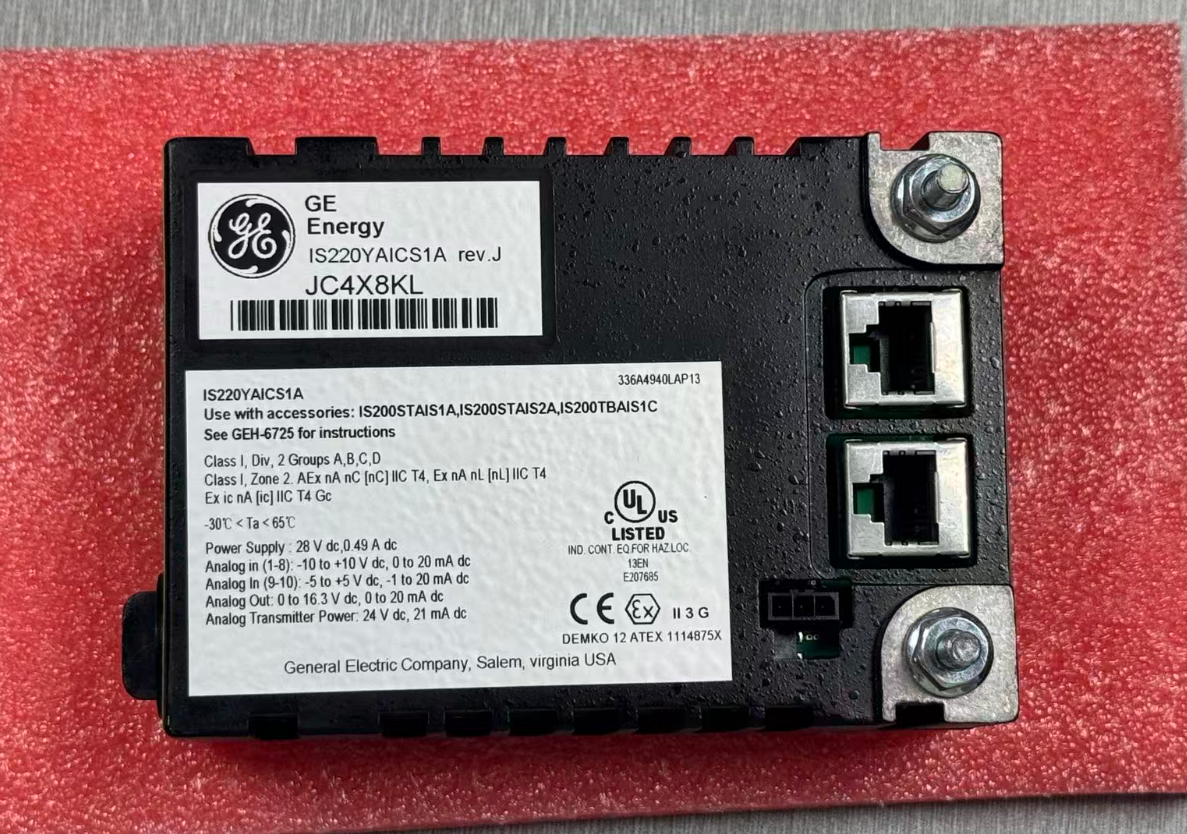

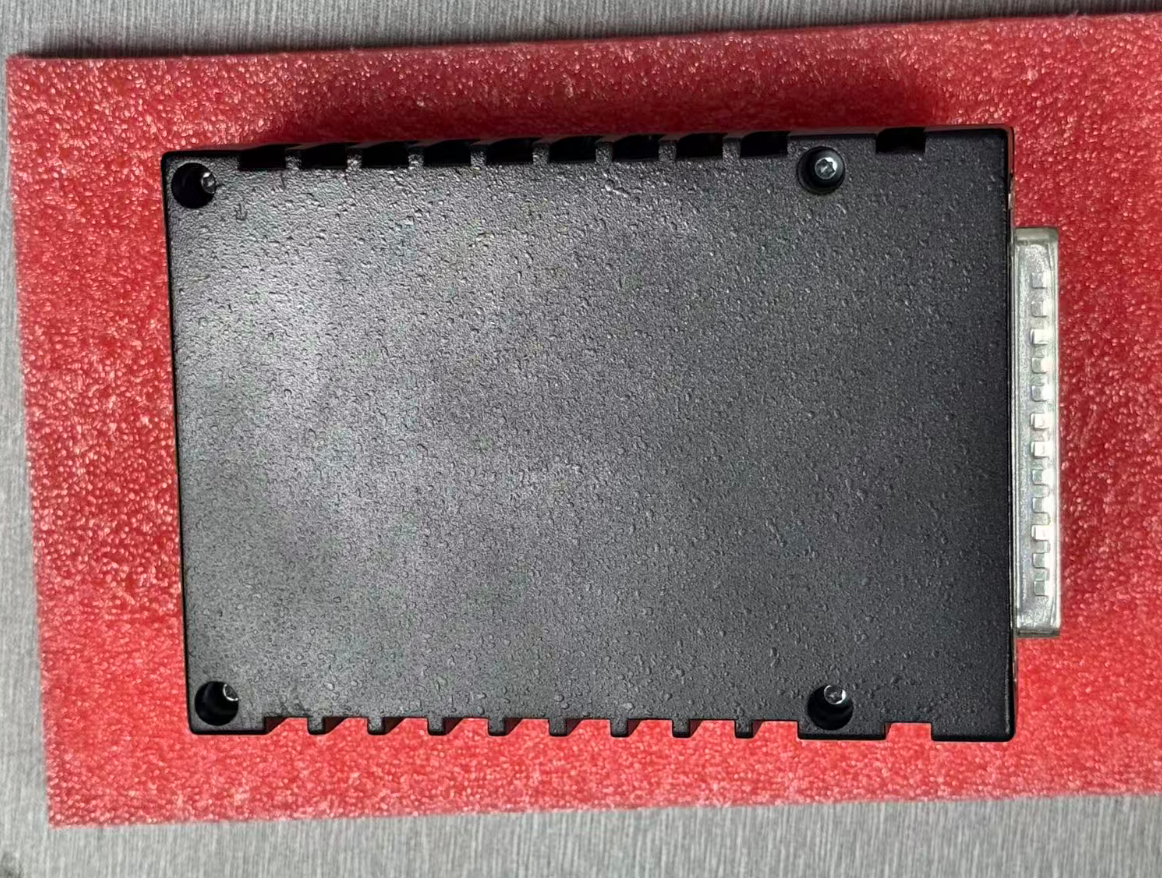

IS220YAICS1A GE Marca VIe

O IS220YAICS1A serve como interface elétrica entre a rede Ethernet de E/S e a placa terminal analógica,Realização de conversão bidirecional de sinais de sensores de campo e comandos do sistema de controlo. Projetado especificamente para aplicações de automação industrial que exijam um processamento de sinal analógico de alta integridade e certificação de nível de integridade de segurança (SIL),É amplamente utilizado em campos críticos para a segurança, como turbinas a gás., turbinas a vapor, indústrias de petróleo e gás e de processamento.

Este módulo é instalado numa placa terminal analógica compatível (como a série TBAIH1C ou STAI). Digitaliza os sinais analógicos dos transmissores de campo e transmite-os ao controlador,enquanto simultaneamente converter comandos de controle digital em correntes de saída analógicas para acionar atuadores de campo.

O módulo utiliza uma arquitetura de duplo núcleo, constituída por uma placa de processador de uso geral e uma placa de aquisição dedicada.Os sinais de entrada passam primeiro por um filtro passivo de baixa passagem com uma frequência de corte de 75.15 Hz para reduzir o ruído e, em seguida, são digitalizados com alta precisão através de um conversor analógico-digital (ADC) de 16 bits combinado com um multiplexador analógico e circuitos de seleção de ganho/escalação de vários estágios.

• Certificação de segurança SIL 3: aprovada a avaliação IEC 61508 da exida, alcançando a SIL 3 numa configuração HFT=1 (tripla redundância).
• Processamento de sinal de alta precisão: Equipado com um conversor de entrada ADC de 16 bits e um conversor de saída de 14 bits, com uma precisão de entrada de ±0,1% da escala completa.
• Configuração multicanal flexível: suporta 10 entradas analógicas (±5 V, ±10 V, 4-20 mA) e 2 saídas analógicas (0-20 mA);As primeiras 8 entradas podem ser configuradas de forma flexível para modos de entrada de tensão de ±5 V ou ±10 V.
• Suporte de arquitetura redundante: Suporta configurações de dupla redundância simplex e TMR com failover automático em caso de falha.
• Capacidade de troca a quente: suporta troca a quente enquanto o sistema estiver ligado; a substituição do módulo não requer desligar a energia do sistema.
• Intervalo de temperatura de funcionamento: -40°C a +70°C.
• Voltagem de isolamento do sinal: ≥ 2500 V AC.
• Imunidade contra sobretensões: ±2 kV, adequada para ambientes industriais extremos.

Para novos projetos de sistemas de controlo de segurança Mark VIeS, recomendamos a seguinte configuração:

Esta configuração foi validada em vários projetos de centrais elétricas de ciclo combinado de turbinas a gás de grande escala, com fiabilidade do sistema e requisitos de design de segurança.
