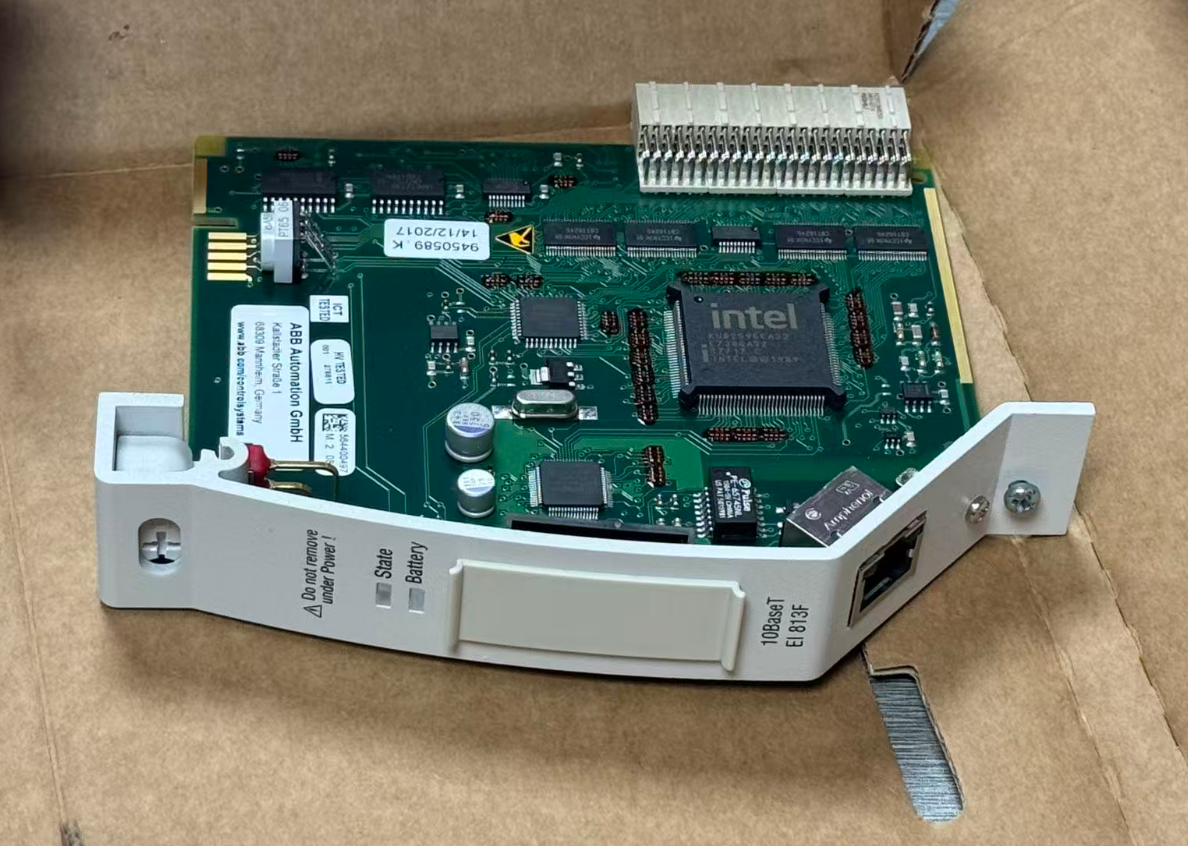

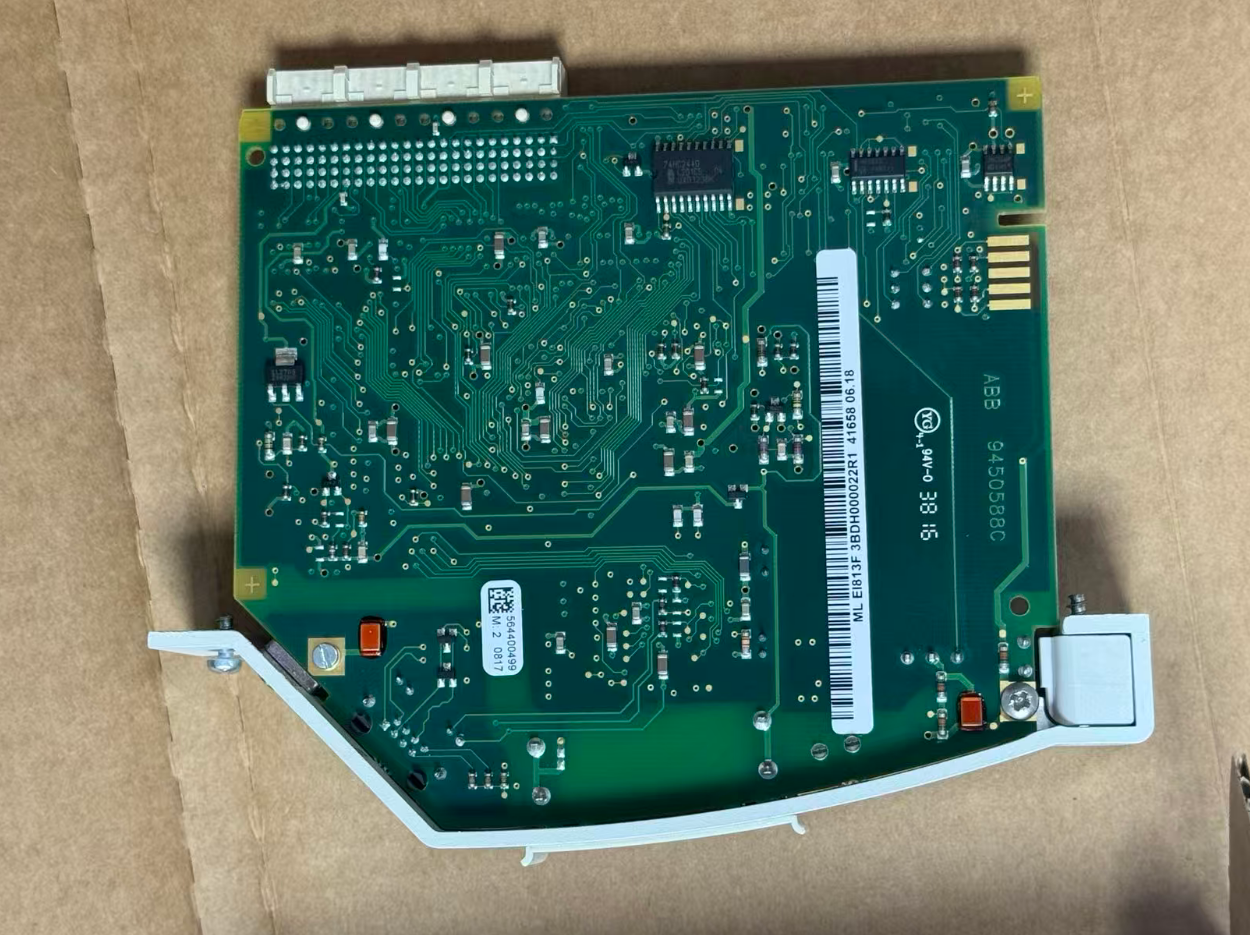

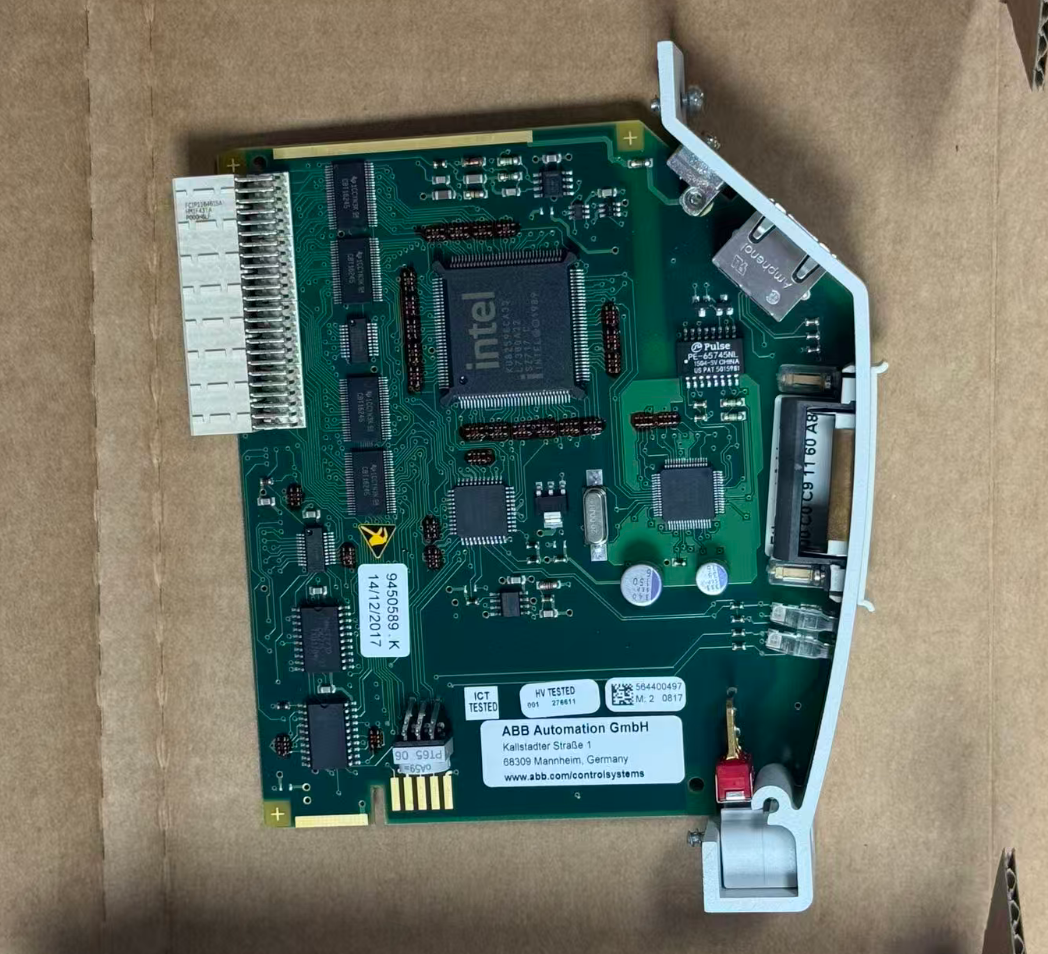

EI813F 3BDH000022R1 ABB

O EI813F é um módulo Ethernet projetado especificamente para o controlador ABB Freelance AC 800F. Ele estabelece um link de comunicação de rede entre o controlador e as estações operadoras, estações de engenharia ou dispositivos de terceiros. Ele é inserido em um slot de rack AC 800F e se comunica com o módulo processador PM 802F ou PM 803F através do barramento backplane.

A função principal do módulo é facilitar a troca de dados entre o controlador e o barramento do sistema. O controlador LAN interno pré-processa dados para transmissão e recepção de acordo com os padrões Ethernet e sincroniza com o processador principal via sinais de controle DMA e sinais de interrupção, reduzindo significativamente a carga de trabalho do processador principal.

• Padrão de Rede: 10BaseT (IEEE 802.3)
• Taxa de Dados: 10 Mbit/s
• Interface: RJ45 (blindado)
• Meio de Conexão: Cabo de par trançado
• CPUs Compatíveis: PM 802F / PM 803F
• Requisitos de Software: Freelance V7.1 SP2a ou posterior
• Fonte de Alimentação: 24 V DC do backplane do rack
• Temperatura de Operação: -20°C a +60°C

Em um projeto de retrofit de fábrica, é necessário integrar dados entre o sistema de controle Freelance AC 800F existente e o sistema PCS 7 recém-implantado (AS 417-4). A solução utiliza o módulo EI813F para conectar o controlador AC 800F à rede Ethernet industrial e permite a troca de dados entre os dois sistemas configurando uma conexão UDP.

No lado Freelance, o módulo de comunicação EI813F e os blocos de função de transmissão/recepção foram configurados, enquanto no lado PCS 7, os blocos de função FC50 "AG_LSEND" e FC60 "AG_LRCV" foram chamados. Esta solução permitiu a interoperabilidade de dados entre sistemas de controle de diferentes fornecedores, mantendo a infraestrutura de equipamentos existente, economizando assim o custo e o tempo associados à substituição completa do sistema.

• O EI813F requer uma fonte de alimentação separada?
  Não. O módulo é alimentado pelo backplane do rack AC 800F (24 V DC) e não requer uma fonte de alimentação externa.
• Quais protocolos de comunicação o módulo suporta?
  Ele suporta TCP/IP, UDP e Modbus/TCP. Algumas documentações mencionam suporte para Profinet, mas isso deve ser confirmado com base na versão real do firmware e na configuração do sistema.
• O módulo tem sua própria bateria?
  Não. O EI813F não contém bateria. A função de backup de memória principal é suportada pela bateria do lado do PM 802F/PM 803F; você deve verificar periodicamente o status do LED BATT do módulo PM.
