IS200EXHSG3A GE Mark VI

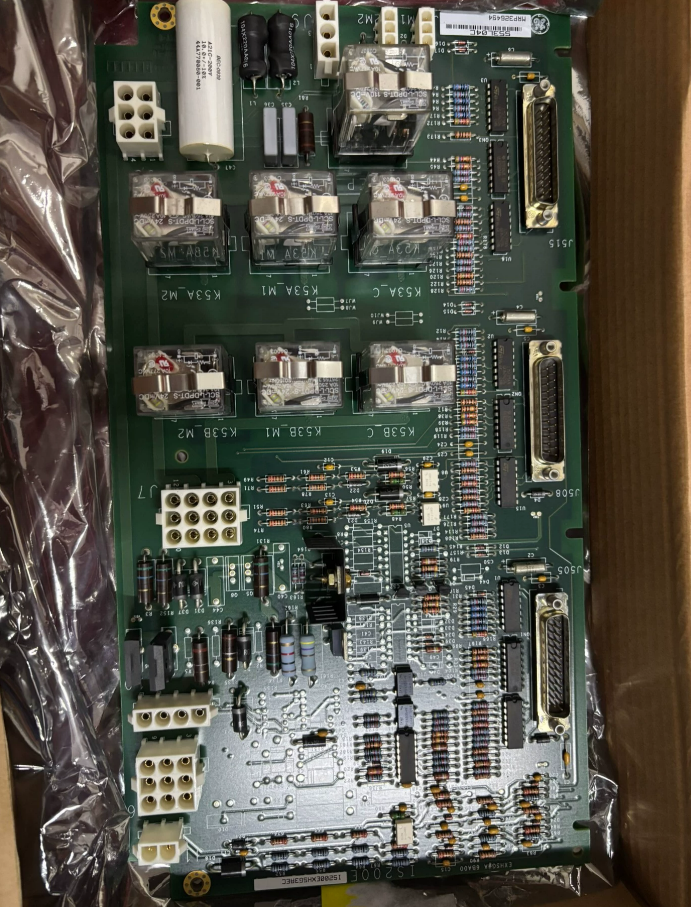

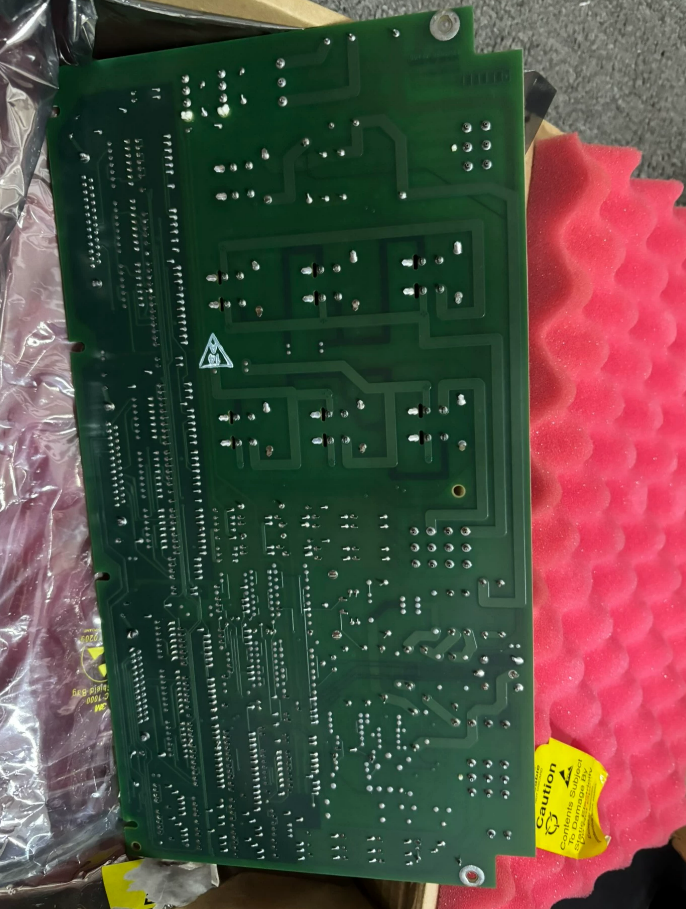

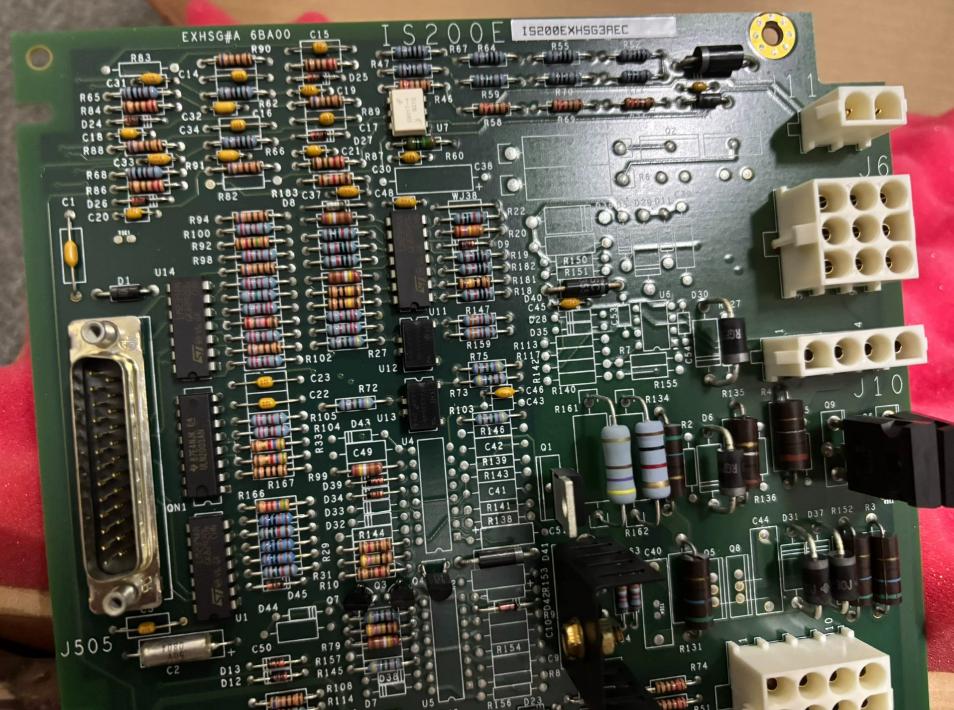

O IS200EXHSG3A é um driver de relé de alta velocidade e placa terminal de sensor desenvolvido pela GE para o sistema de excitação estática EX2100; faz parte do hardware da série Mark VI de quarta geração.Como um conjunto de placas de circuito impresso de alto desempenho, o IS200EXHSG3A integra três funções essenciais - condução de relé de alta velocidade, detecção bidirecional de Hall e monitorização online - num fator de forma ultrafinho.

Conecta-se a três placas de entrada/saída (EMIO) do excitador principal (para controlo redundante) ou a uma única placa EMIO (para controlo simplex) através do plano de fundo do excitador,que permitem o controlo preciso do sistema de excitação do geradorPor um lado, impulsiona relés de alta velocidade para ligar e desligar rapidamente o circuito de excitação; por outro,Monitora os parâmetros-chave do sistema de excitação, como a corrente e a tensão, em tempo real e fornece uma proteção rápida em caso de avaria..

• Voltagem de entrada: 24 VDC
• Corrente nominal: 10 A
• Saída do relé: 9 relé de estado sólido, 3 A/250 V
• Tempo de funcionamento: ≤ 1 ms
• Sensores de Hall: 2 canais, ±200 A/±1200 V
• Precisão da amostragem: 12 bits Σ-Δ ADC, largura de banda 1 kHz
• Voltagem de isolamento resistente: 2,5 kV RMS
• Entrada lógica: 5 V DC (compatível com TTL)
• Temperatura de funcionamento: -30°C a +65°C
• Temperatura de armazenagem: -40°C a 85°C
• Umidade relativa: 5% a 95% (não condensante)
• Resistência a vibrações: as ligações permanecem seguras sob vibrações de 5 g

1. Preparação para desligamento: certificar-se de que o sistema de excitação foi desactivado e de que todos os circuitos eléctricos de E/S no gabinete de comando foram desligados.
2. Rótulo do cabo: Para simplificar a reconexão, certifique-se de que todos os cabos estão corretamente rotulados com os nomes dos conectores (conforme indicado no quadro).
3. Remover a placa velha: desconectar cuidadosamente todos os cabos da placa EXHS e remover os parafusos de montagem.
4. Instalação do novo quadro: montar o novo quadro EXHS no suporte, colocando-o na mesma orientação em que foi removido.
5. Reconexão: reconectar todos os cabos de acordo com as marcas, assegurando-se que ambas as extremidades estão correctamente fixadas.
