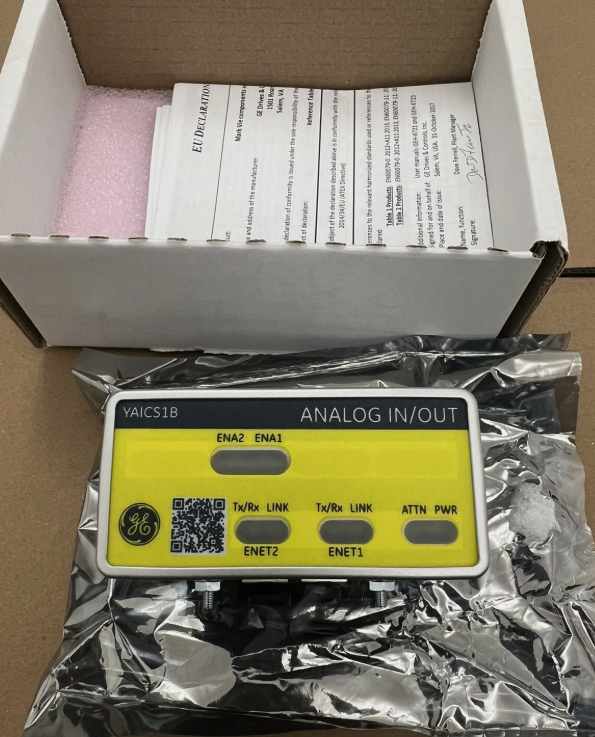

IS420YAICS1B GE Mark VIe

A função principal do IS420YAICS1B é estabelecer uma interface elétrica entre o Ethernet de E/S e o bloco de terminais de entrada/saída analógica, permitindo a troca de dados entre os sinais do sensor de campo e o sistema de controle.

Ele converte com precisão sinais analógicos do mundo físico—como temperatura, pressão, vibração e nível de líquido—em sinais digitais para processamento pelo controlador, ao mesmo tempo em que converte os comandos digitais do controlador em sinais analógicos para acionar atuadores.

No nível de comunicação, o módulo é equipado com interfaces Ethernet RJ45 duplas que podem ser conectadas diretamente à rede IONet do sistema de controle, suportando topologias em cadeia (daisy-chain) ou em estrela. Este design libera os módulos de E/S de serem limitados pela localização do gabinete de controle principal, permitindo que sejam implantados em toda a planta para alcançar um verdadeiro controle distribuído.

O módulo executa o sistema operacional em tempo real QNX Neutrino e é equipado com um microprocessador AMD G-Series dual-core de 1.6 GHz e 2 GB de memória DDR3, fornecendo poderosas capacidades de processamento de dados.

• Suporta 10 entradas analógicas e 2 saídas analógicas
• ADC de 16 bits com precisão de entrada de 0,1% da escala total e precisão de saída de ±0,5%
• Suporta modos de operação Simplex e TMR (Triple-Mode Redundancy)
• Capacidades abrangentes de autodiagnóstico
• Temperatura de operação: -40°C a +70°C
• Materiais de alta qualidade com revestimento conformável para maior resistência à corrosão e umidade

• Inspeção de Instalação: Certifique-se de que os blocos de terminais estejam firmemente instalados antes da instalação. Fixe o módulo ao suporte de montagem usando os pinos perto da porta Ethernet.
• Monitoramento do Indicador LED: Verifique periodicamente o status dos LEDs no painel frontal do módulo para verificar a operação normal.
• Inspeção Periódica de Fiação e Conexões: Inspecione regularmente a fiação e os conectores quanto a folgas, oxidação ou corrosão, prestando atenção à confiabilidade do conector DC de 37 pinos e da interface Ethernet.
• Atualizações de Firmware e Software: Mantenha-se informado sobre as atualizações de firmware e software da GE para os aprimoramentos de recursos mais recentes e patches de segurança.
• Gerenciamento de Registros de Manutenção: Mantenha registros detalhados de todas as atividades de manutenção e reparo para otimizar cronogramas e analisar tendências de falhas.
• Utilizando Funções de Autodiagnóstico: Use as capacidades abrangentes de autodiagnóstico para monitorar a memória flash, RAM, portas Ethernet e o status do hardware do processador.

Em um sistema de máquinas auxiliares de turbina a gás de uma usina de energia, o módulo IS420YAICS1B foi implantado com sucesso para monitoramento de vibração e temperatura em gabinetes de controle locais. Seu design altamente integrado de 10 canais e suporte para sinais de acelerômetro de ±10V permitem a aquisição precisa de sinais de sensores de vibração e termopares, fornecendo dados confiáveis para monitoramento da condição do equipamento e manutenção preventiva.

Este módulo suporta detecção de estol de compressor?
Não. A detecção de estol de compressor não é suportada por este módulo.

Como o módulo é conectado ao bloco de terminais?
O módulo se conecta a blocos de terminais analógicos, como o TBAI, através do conector DC de 37 pinos na parte inferior.

Quantos módulos são necessários para uma configuração TMR?
Uma configuração TMR (Triple-Mode Redundancy) requer 3 pacotes de E/S. Uma configuração simplex requer apenas 1. Todos os módulos TMR devem ser da mesma versão de hardware.

Qual é o período de garantia para este módulo?
Normalmente, o período de garantia para produtos originais é de 12 meses.
