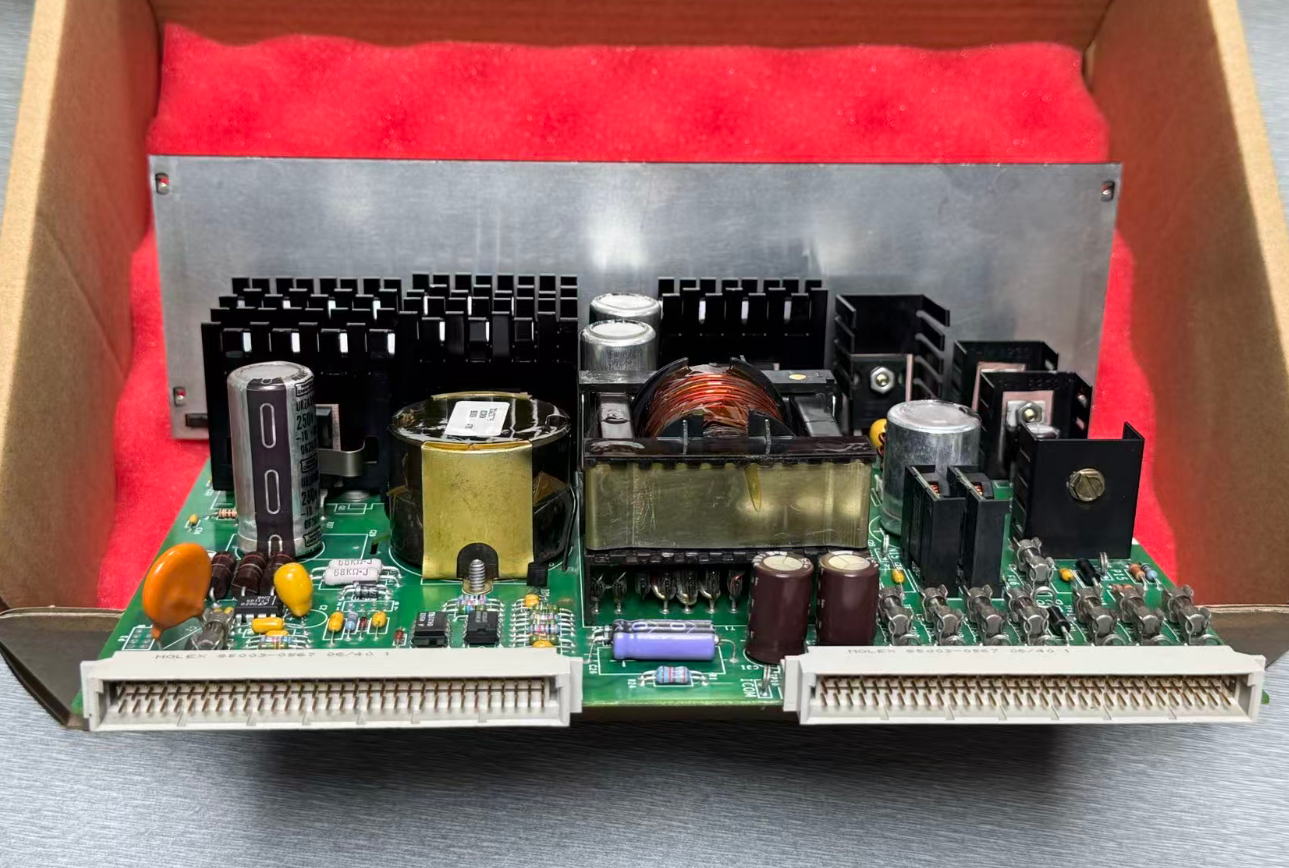

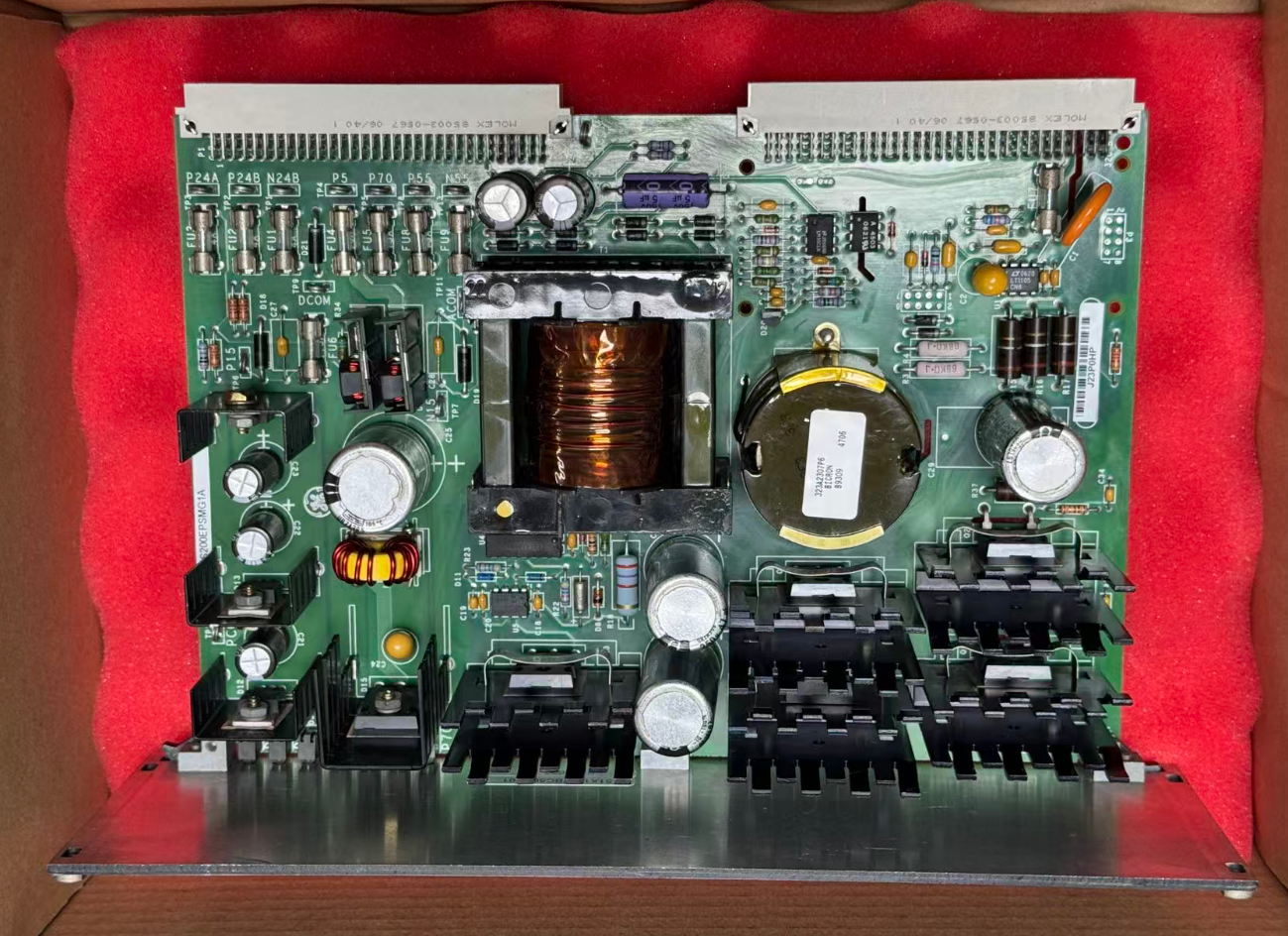

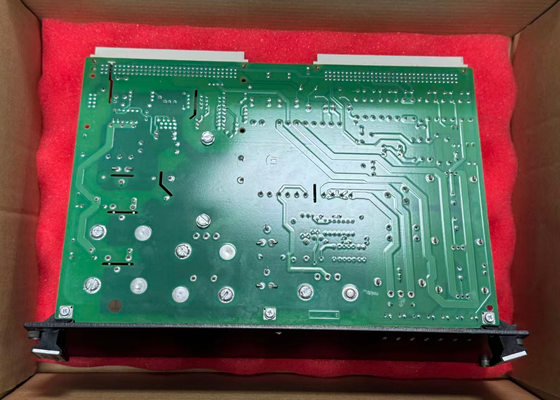

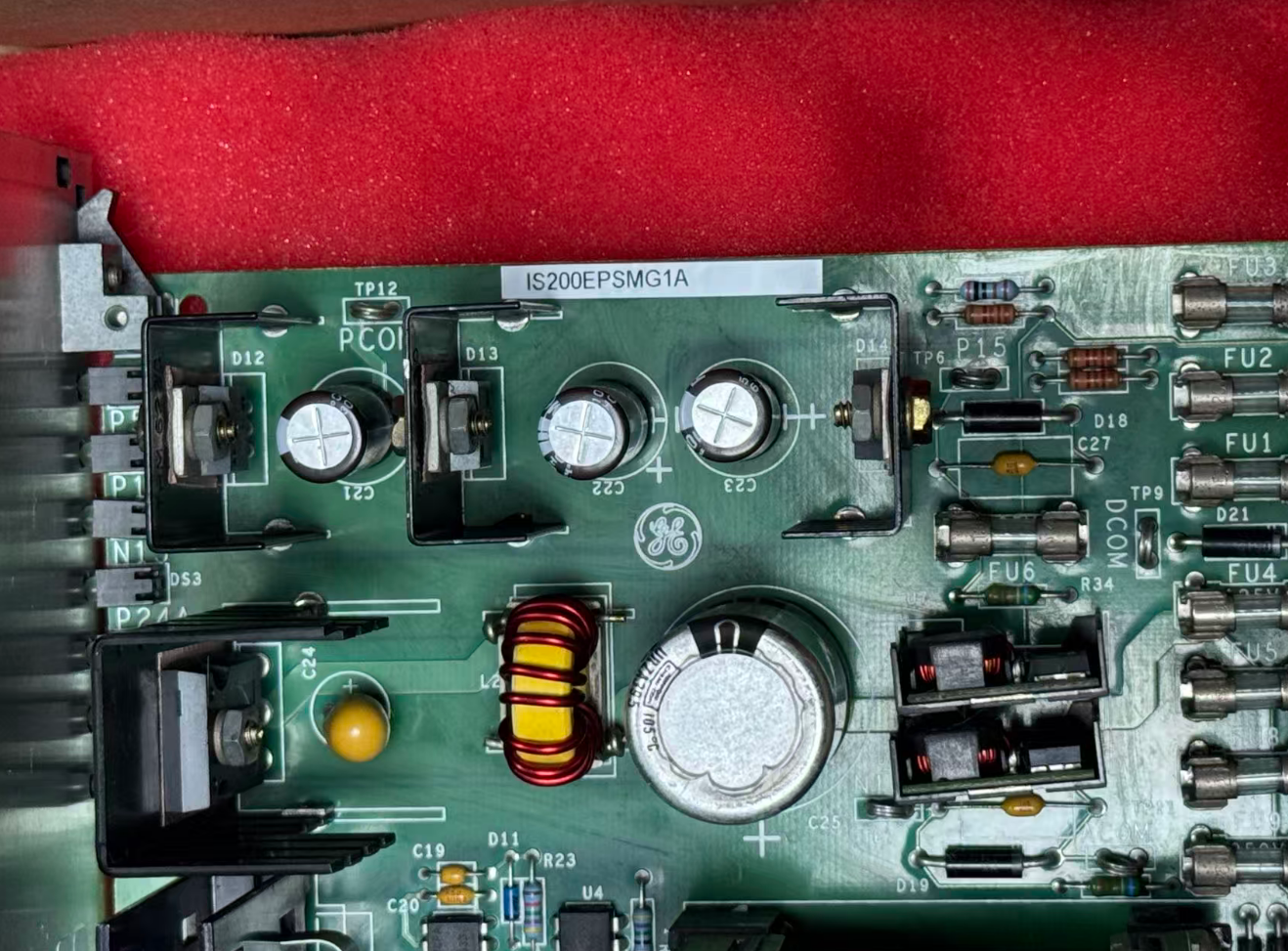

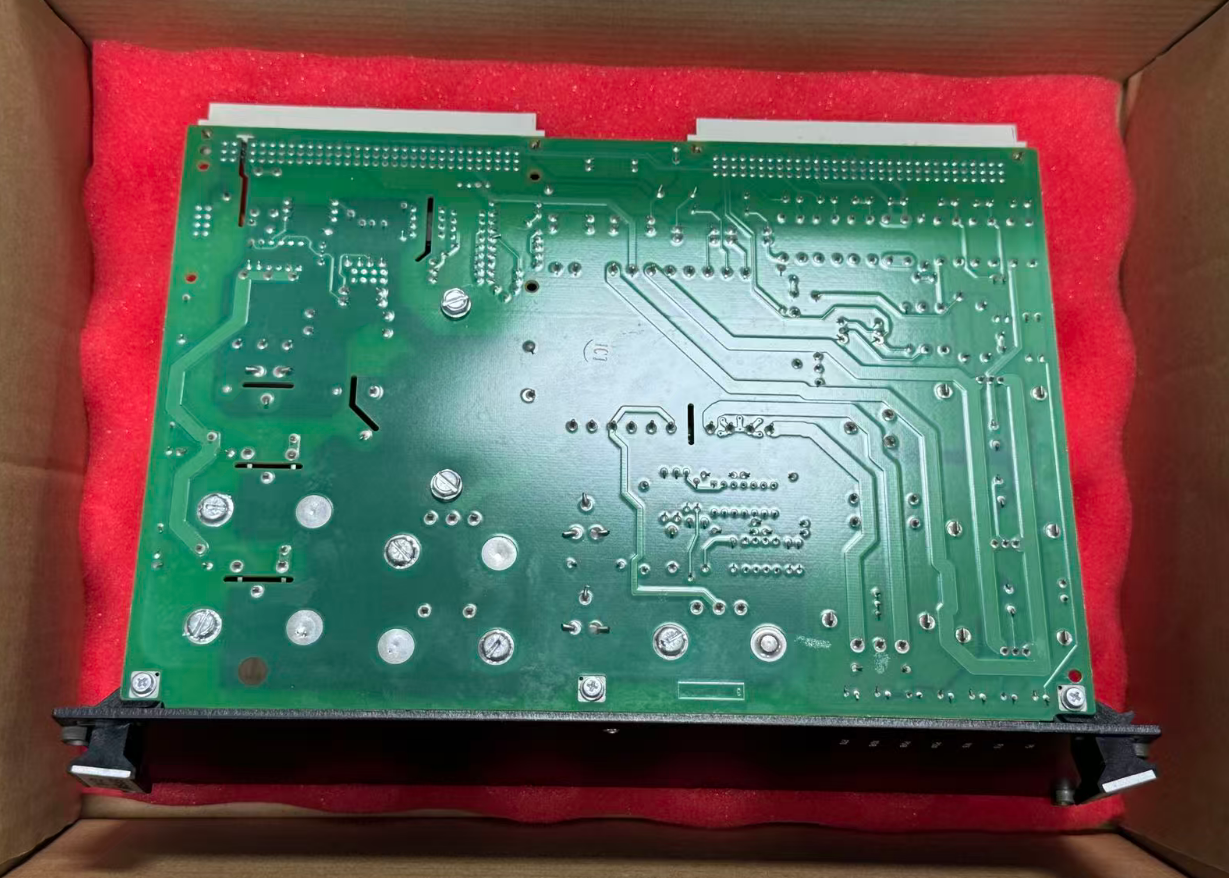

IS200EPSMG1A GE Mark VI

O IS200EPSMG1A é a unidade de conversão de potência central na cadeia de alimentação do sistema de controlo de excitação EX2100.Este módulo recebe uma entrada de corrente contínua de 125 V do módulo de distribuição de energia IS200EPDMG1B e, através de uma arquitetura de circuito de dois estágios constituída por um regulador de buck interno e um inversor push-pull,Converte-o precisamente em várias fontes de alimentação reguladas isoladas exigidas pelo sistema de controlo.

Especificamente, o regulador buck converte a tensão de entrada numa tensão intermédia de 50 V DC, que é então processada pelo inversor push-pull para gerar múltiplos canais de saída;O transformador do inversor push-pull fornece isolamento de alta tensão entre a fonte de alimentação de entrada e as saídas do sistema de controlo..

• Temperatura de funcionamento: -40°C a +70°C
• Umidade relativa: 5% a 95% (não condensante)
• Tolerância à vibração: 0,05 g RMS, de 57 Hz a 250 Hz
• Tolerância ao choque: 5 g, 22 ms
• Método de montagem: Instalação do plug-in do plano de fundo EPBP

• Sistemas de controlo de excitação para turbinas a vapor e turbinas a gás em centrais térmicas (a carvão e a gás)
• Sistemas de controlo de excitação para turbinas hidrelétricas em centrais hidroeléctricas
• Sistemas de excitação para ilhas convencionais em centrais nucleares
• Sistemas de excitação para compressores e bombas na indústria do petróleo e do gás
• Sistemas de excitação para reatores e separadores na indústria química
• Sistemas de controlo de excitação para turbinas eólicas em parques eólicos
• Projetos de energia eólica terrestre e offshore
• Sistemas de controlo de automação industrial em larga escala

Numa central de energia de pico localizada num clima frio, o sistema GE EX2100 encontrou repetidas falhas de arranque após uma paralisação de manutenção no inverno.O LED de diagnóstico no módulo IS200EPSMG1A permaneceu desligado até que os técnicos pré-aqueceram o gabinete, e em seguida regressou ao funcionamento normal.

Este caso indica que, após um desligamento prolongado num ambiente frio, os componentes internos do módulo podem sofrer atrasos de arranque devido a baixas temperaturas.Recomenda-se que os aparelhos de aquecimento de armários sejam instalados em regiões extremamente frias.

Quantos módulos EPSM podem ser instalados no plano de fundo EPBP?
Até três módulos EPSM podem ser instalados no plano de fundo EPBP para fornecer energia de nível lógico aos controladores.

O IS200EPSMG1A suporta uma configuração redundante?
No sistema de controlo de excitação EX2100, cada controlador (M1, M2 e C) é alimentado por três unidades independentes EPSMG1, proporcionando redundância de energia N+1.

Quais são os requisitos de alimentação para o IS200EPSMG1A?
A entrada é de 125 V DC, alimentada pelo módulo de distribuição de energia EPDM.

Qual é o período de garantia deste módulo?
Normalmente, o período de garantia para produtos originais é de 12 meses.
