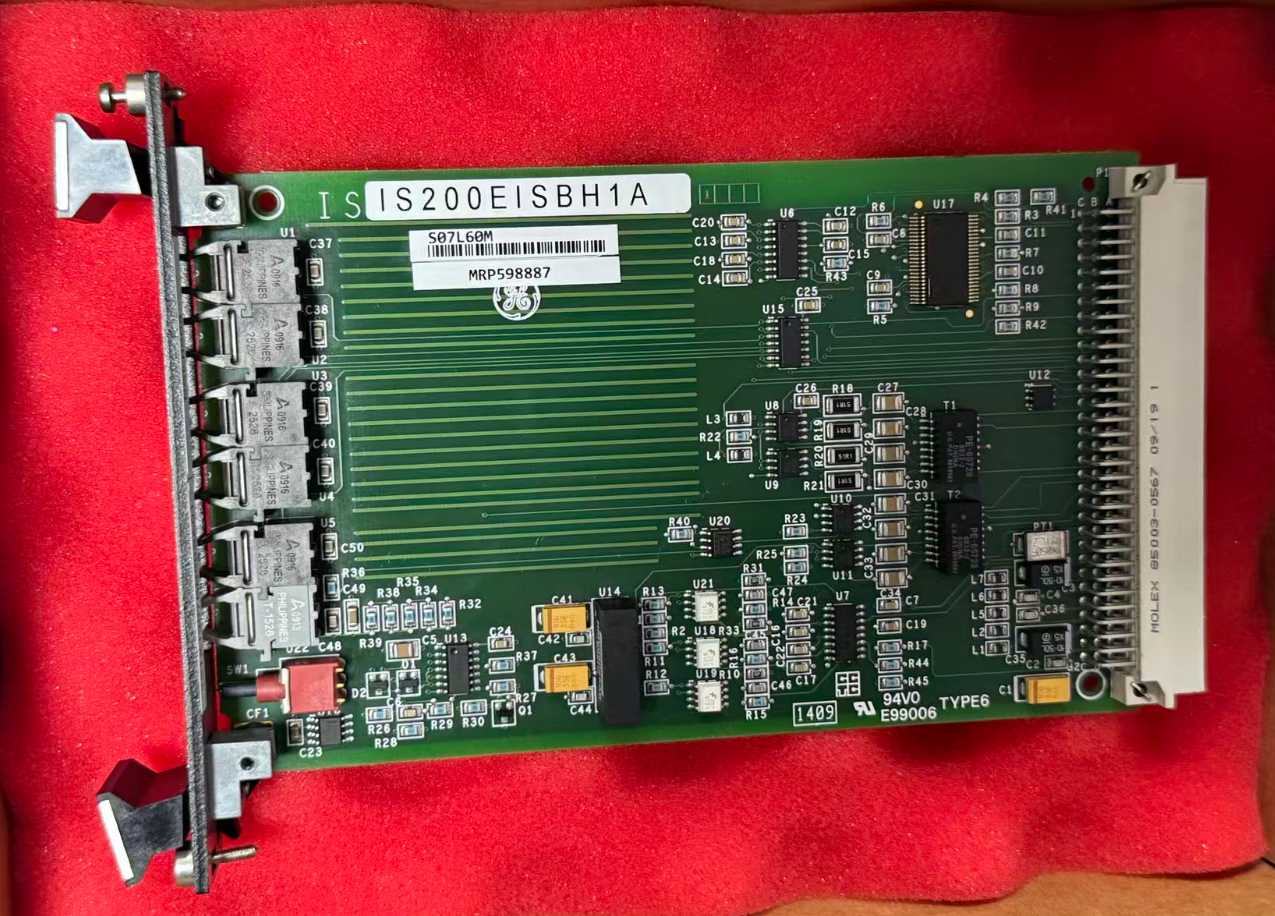

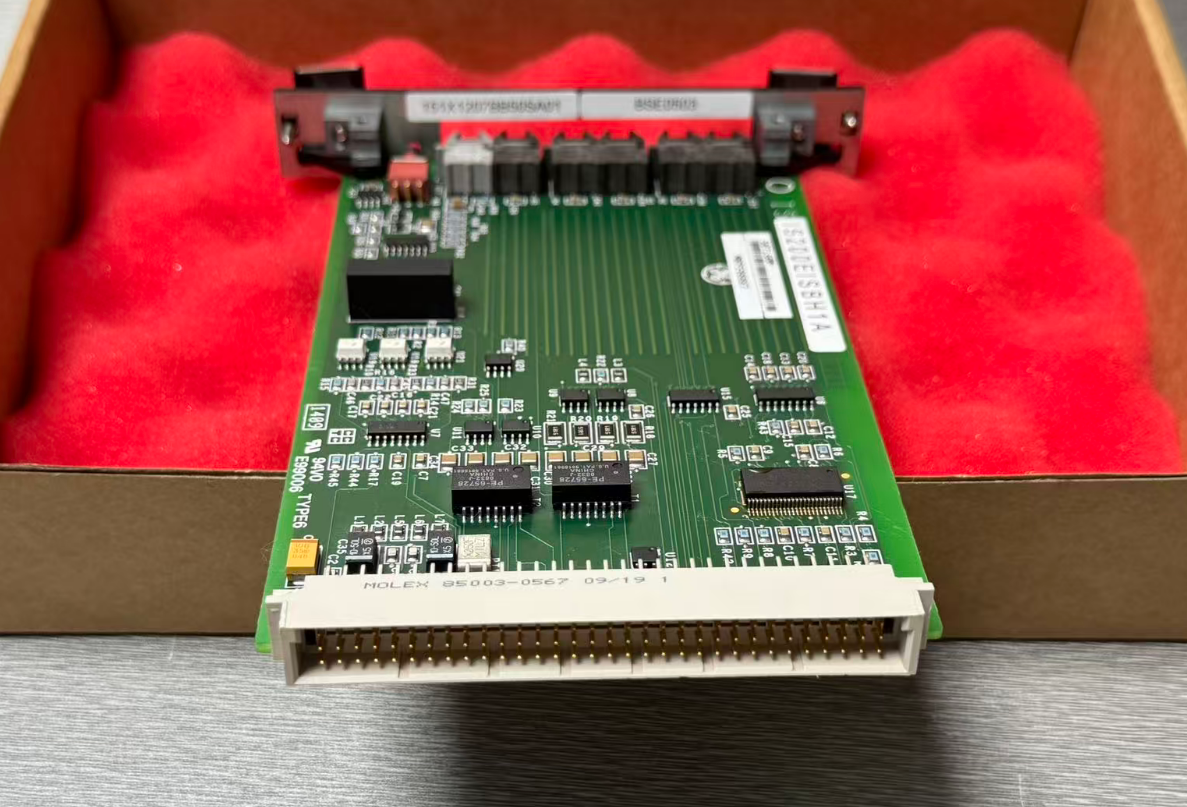

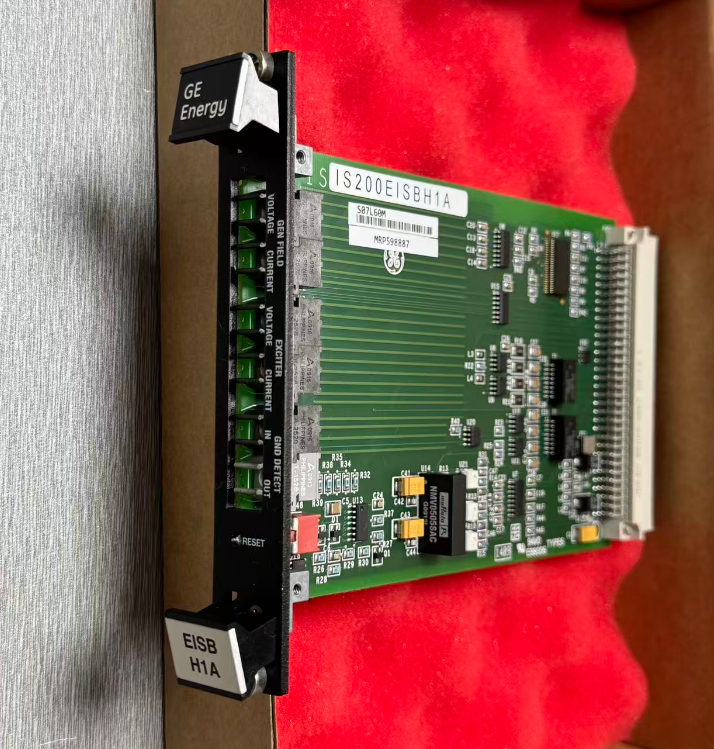

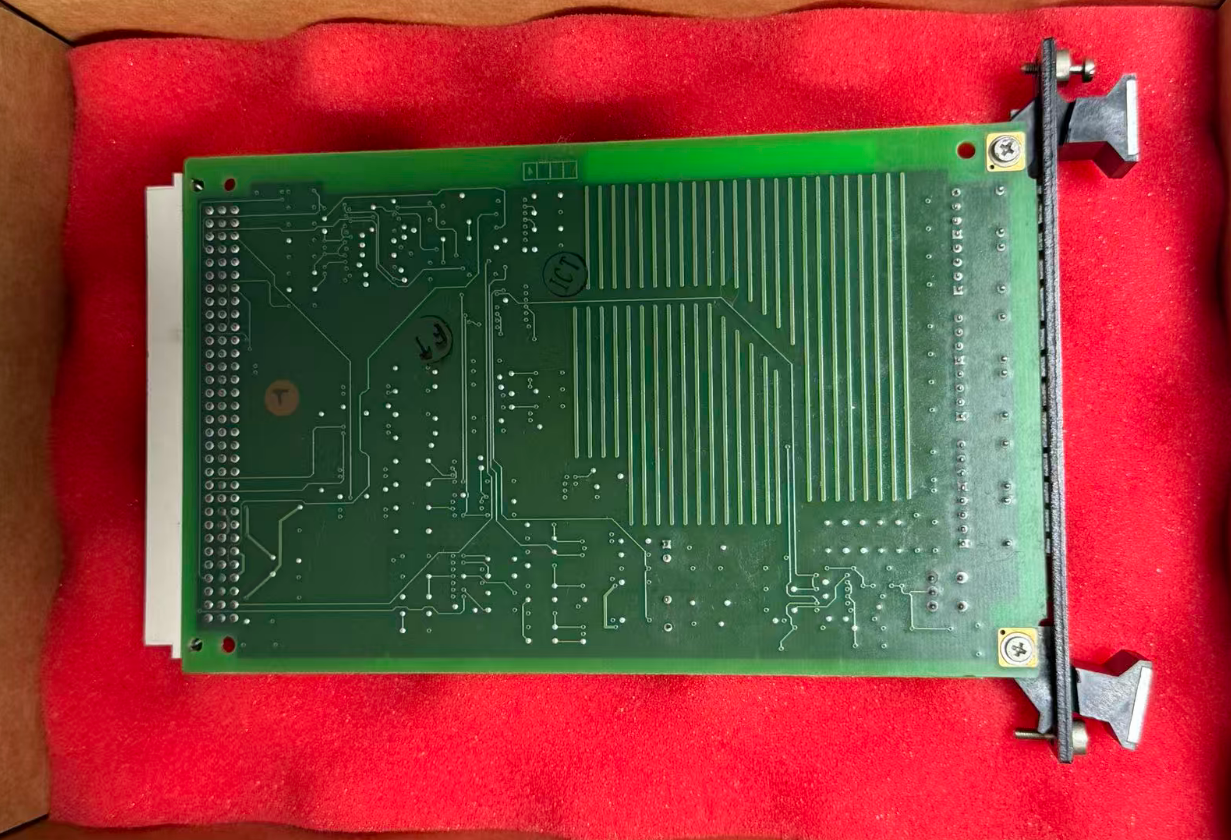

Placa de interface ISBus do excitador IS200EISBH1A GE Mark VI

O IS200EISBH1A é uma Placa de Barramento de Excitatriz (EISB) projetada sob medida pela General Electric para o sistema de excitação estática EX2100. Esta placa faz parte da série Mark VI/Mark VIe da GE e serve como um componente de comunicação central nos sistemas de controle de excitação de turbinas a gás, turbinas a vapor e grandes conjuntos geradores.

A função principal desta placa é fornecer uma interface de comunicação dedicada entre os controladores redundantes M1, M2 e C da excitatriz. Ela recebe sinais de feedback de fibra óptica através do backplane de controle e os transmite para o controlador DSPX, ao mesmo tempo em que facilita a comunicação entre o DSPX e as portas de ferramenta e teclado através de uma interface RS-232C.

Adicionalmente, a placa é responsável por receber sinais de corrente e tensão do campo magnético do gerador e transmiti-los para o módulo de detecção de aterramento (EGDM).

• Utiliza interface de comunicação proprietária ISBus com seis transceptores de fibra óptica HFBR para troca de dados em alta velocidade
• A arquitetura de amostragem ADC Σ-Δ de 24 bits permite medições simultâneas de corrente e tensão com alta precisão
• Suporta funcionalidade de excitatriz redundante com comutação automática de backup
• Opera em toda a faixa de temperatura de -40°C a +85°C para diversos ambientes industriais
• Manutenção simplificada sem indicadores LED, jumpers ou fusíveis

Em parques eólicos, o IS200EISBH1A pode ser instalado dentro da nacela da turbina para coletar dados de sensores de vibração e temperatura, e então transmitir os dados agregados para o gabinete EX2100 em terra via um único cabo Ethernet, reduzindo assim a exposição de linhas de barramento sensíveis a condições climáticas adversas.
