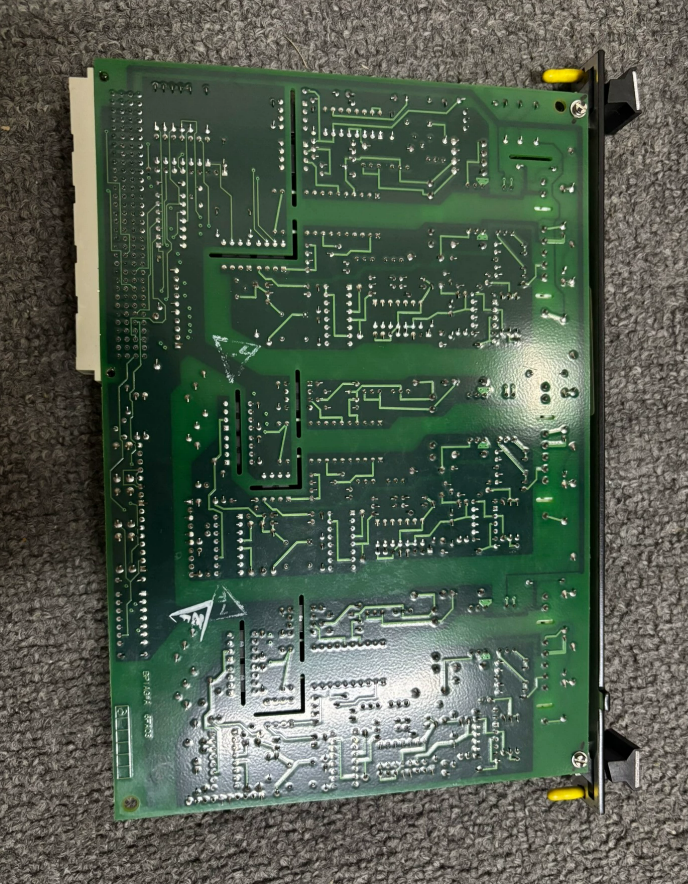

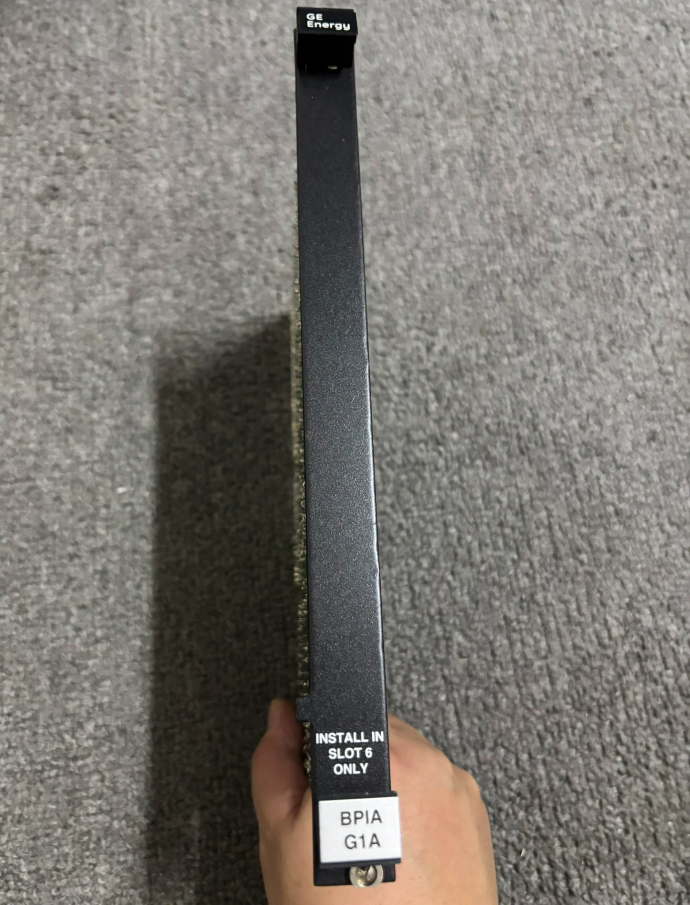

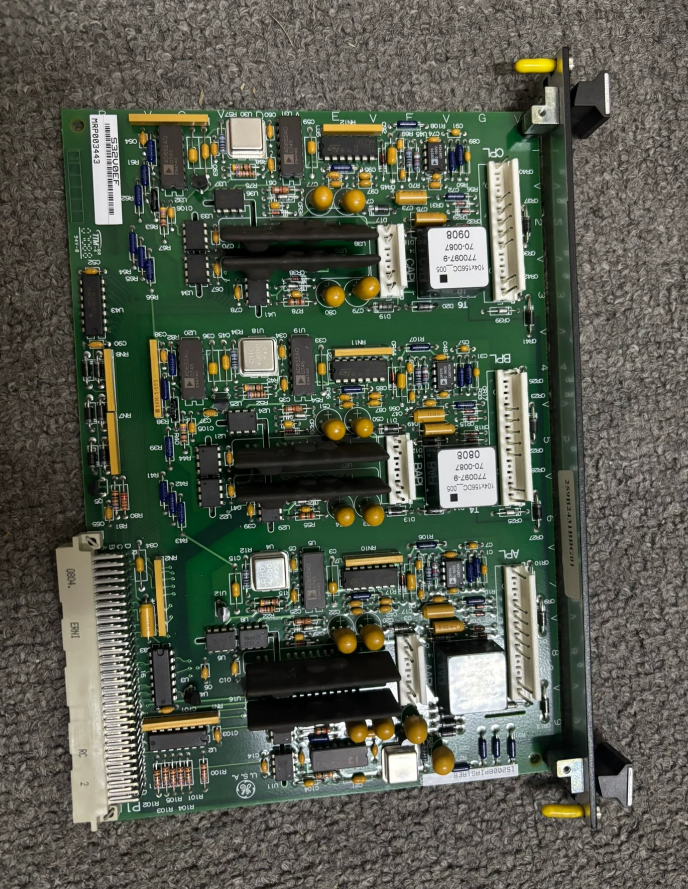

IS200BPIAG1A GE Mark VI

O GE IS200BPIAG1A é uma Placa de Interface de Personalidade de Ponte (BPIA). Este módulo faz parte da série de produtos Mark VI IS200 e serve como um dos componentes centrais em sistemas de controle de turbinas a gás e a vapor.

Servindo como uma "ponte" entre o lado de controle e o lado de potência, esta placa está localizada entre o rack de controle VME e o driver IGBT trifásico, e é responsável por converter os sinais de pulso PWM do sistema de controle em sinais de acionamento de gate capazes de acionar módulos IGBT de alta potência.

Esta placa combina 8 entradas analógicas configuráveis com uma interface de acionamento de gate IGBT trifásico e é vividamente descrita pela indústria como uma fusão dos "nervos sensoriais" e "comandante de fase" do inversor.

No sistema Mark VI, esta placa geralmente serve como o controlador principal do rack ou módulo de processador central. Ele atua como o "cérebro" e o hub de comunicação do rack de controle, gerenciando todos os módulos de E/S dentro do rack, executando a lógica de controle e trocando dados com outros racks por meio de uma rede de alta velocidade.

• Tipo de Produto: Placa de Interface Personalizada de Braço de Ponte (Entrada Analógica + Driver IGBT)
• Série: GE Speedtronic Mark VI
• Fonte de Alimentação Principal: 24V DC ±10%, ≤1.5A
• Resolução: 16 bits
• Frequência de Comutação: 0-25 kHz
• Tensão de Isolamento: 2500 Vrms (primário ↔ secundário)
• Tempo de Resposta a Falhas: ≤300 µs
• Pontos de Teste: 29
• Temperatura de Operação: -40°C a +70°C
• Temperatura de Armazenamento: -45°C a +85°C

O IS200BPIAG1A é projetado especificamente para ambientes industriais rigorosos e é principalmente adequado para as seguintes aplicações:

• Geração de Energia: Sistemas de Controle de Turbinas a Gás: Usado para controle de acionamento e monitoramento de turbinas a gás
• Sistemas de Controle de Turbinas a Vapor: Adequado para sistemas industriais de geração de energia a vapor
• Usinas de Ciclo Combinado: Este módulo tem sido usado para rastrear mudanças de temperatura em rolamentos auxiliares em uma usina de ciclo combinado de 400 MW
• Sistemas Auxiliares de Energia de Usinas Nucleares: Usado para monitoramento de temperatura do óleo lubrificante

O IS200BPIAG1A integra quatro tipos de sinais - corrente, tensão, RTD e termopar - em uma única unidade. Com excitação de sensor DC de 24V integrada, ele elimina a necessidade de conversores externos e fontes de alimentação de excitação, simplificando significativamente a arquitetura do sistema e a fiação de campo.

A precisão de aquisição de ≤±0,05% FS, combinada com um filtro passa-baixa Butterworth de 4ª ordem, garante a qualidade do sinal em condições operacionais complexas; a comunicação redundante do backplane de 1 Gbps garante a transmissão ininterrupta de dados. Combinado com uma ampla faixa de temperatura operacional de -40°C a +70°C e um design anti-interferência, o dispositivo atinge um MTBF superior a 100.000 horas.

Adequado para aplicações industriais - como processamento químico, geração de energia e energia eólica - que exigem precisão de aquisição rigorosa e operação contínua, é a solução preferida para sistemas de controle de processos de alta confiabilidade.
