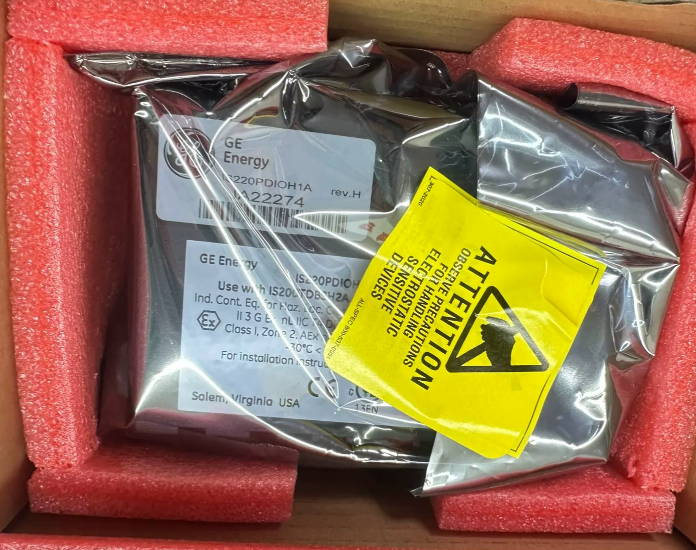

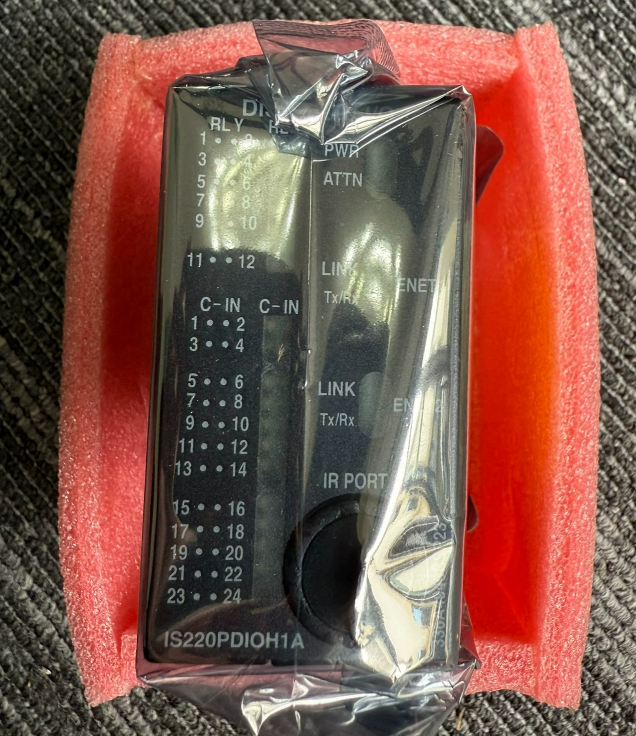

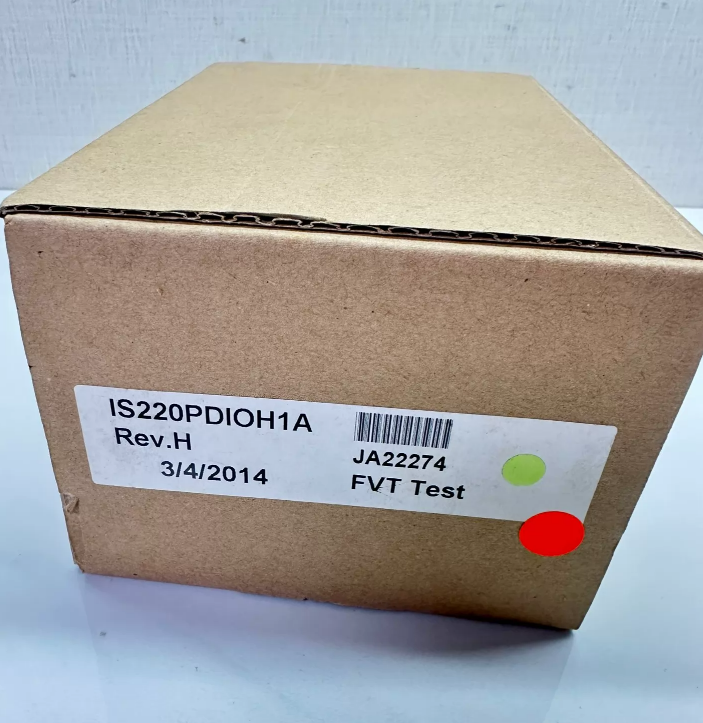

IS220PDIOH1A GE Mark VIe

• Temperatura de funcionamento: -40°C a +70°C (até +85°C para alguns modelos)
• Temperatura de armazenagem: -55°C a +90°C
• Umidade relativa: 5%-95% (não condensante)
• Classificação de proteção: IP20
• Tensão de alimentação: 24 V CC (intervalo de funcionamento: 9-36 V CC)
• Consumo de energia: < 4 W
• Suporta vários modos de configuração, incluindo simplex, dupla redundância e tripla redundância (TMR)
• Compatível com sistemas TMR e suporta aplicações do nível de segurança SIL 2
• Dispõe de um projeto de troca a quente (Nota: A operação deve ser realizada com a energia desligada), permitindo a manutenção ou substituição sem perturbar o funcionamento geral

O IS220PDIOH1A é um módulo de entrada/saída discreto altamente integrado (I/O) projetado pela GE para sua série de sistemas de controle Mark VIe Speedtronic.Como componente vital de um sistema de controlo distribuído (DCS), este módulo é utilizado principalmente para captar sinais digitais de dispositivos de campo e sinais de controlo de saída com base em instruções do sistema de controlo,Serve como uma ponte crítica entre os dispositivos de campo, tais como sensores e atuadores, e o sistema de controlo..
Comumente referido na indústria como "PDIO" (Discrete I / O Pack), a filosofia de design principal do módulo é integrar altamente as funções de entrada e saída digitais em uma única PCB,fornecer uma solução única para a aquisição de dados e o controlo de dispositivos de campo, tais como contatosO sistema é equipado com um sistema de transmissão automática, com válvulas solenoides e alarmes, e troca dados em tempo real com o controlador Mark VIe através de Ethernet IONet full-duplex de 100 Mbps, garantindo tempos de resposta extremamente curtos.

Numa determinada central elétrica, a utilização deste módulo para monitorizar dados de desempenho em tempo real da turbina a vapor melhorou significativamente o nível de monitorização operacional.Ao recolher vários parâmetros de funcionamento da turbina a vapor, o módulo fornece um suporte de dados precisos e em tempo real para o sistema de controlo.

1. Instalar a placa terminal: instalar de forma segura a placa terminal selecionada (TDBS ou TDBT)
2. Insira o módulo: Insira o pacote de E/S PDIO diretamente no conector da placa terminal
3. Segurança mecânica: Segure o módulo mecanicamente usando os parafusos roscados ao lado das portas Ethernet; os parafusos deslizam para os suportes de montagem correspondentes no bloco terminal
4. Conectando Ethernet: Conecte um ou dois cabos Ethernet.
5. Conexão de energia: conecte o conector de energia de três pinos a uma fonte de alimentação para fornecer energia ao módulo
6. Configuração do software: se necessário, utilize o programa ToolboxST para configurar o pacote de E/S
