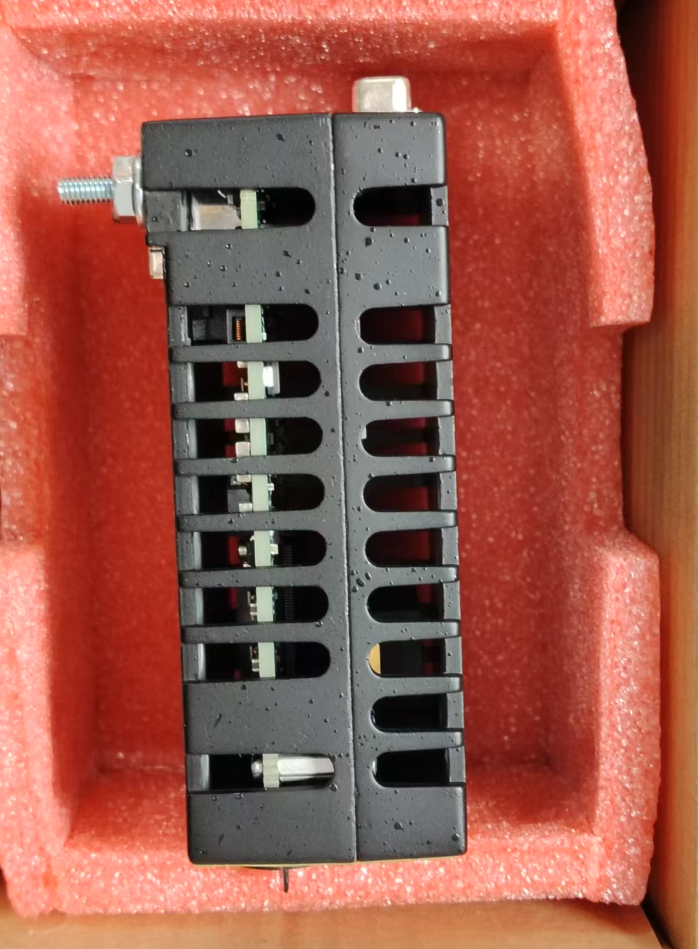

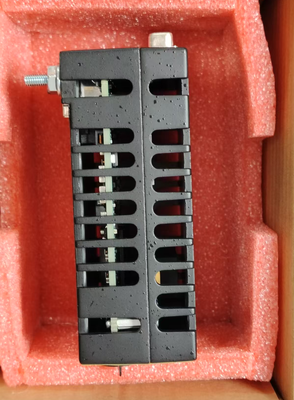

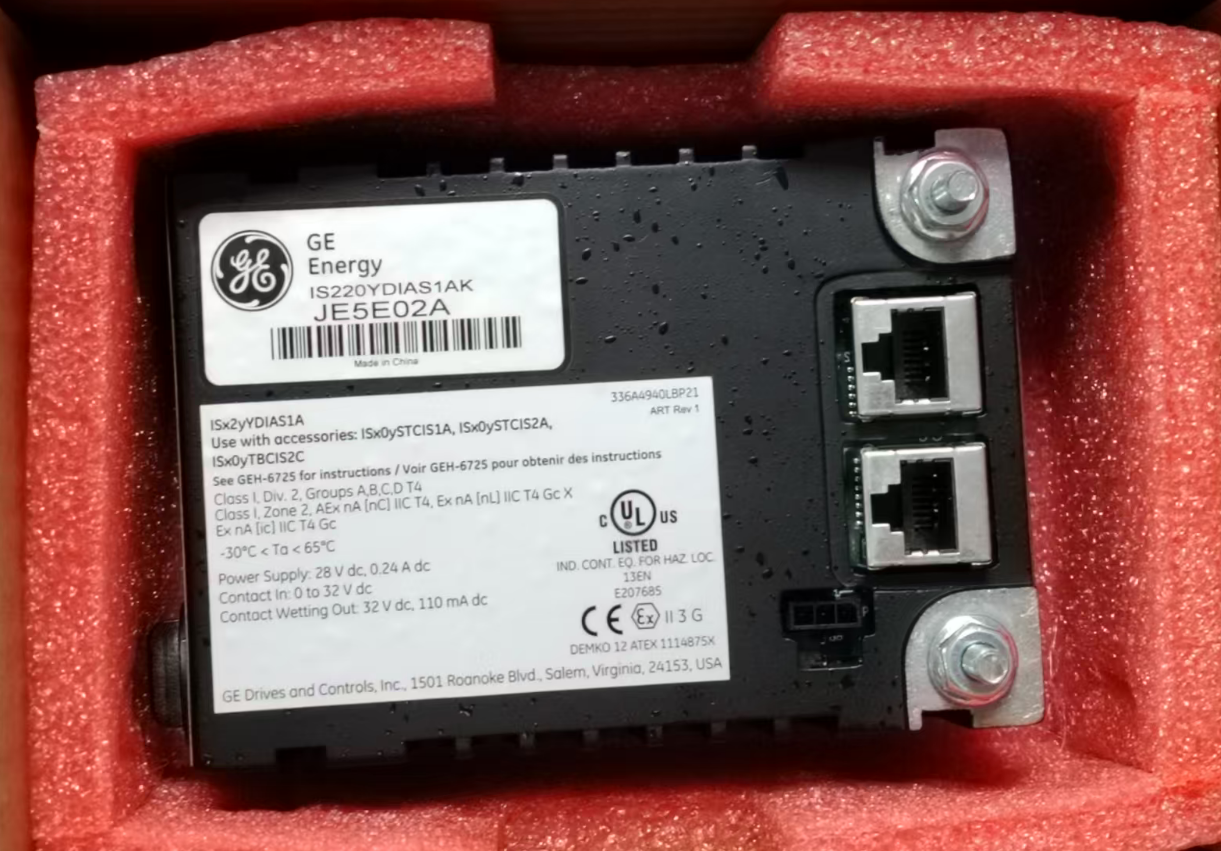

IS220YDIAS1A GE Mark VIe

O IS220YDIAS1A é um módulo de entrada discreta/de comutação de alta confiabilidade (Pacote de E/S) desenvolvido pela General Electric para seus sistemas de controle e segurança funcional Mark VIe / Mark VIeS. Este módulo é usado principalmente para adquirir sinais de comutação de contato seco e contato úmido de dispositivos de campo industriais e é amplamente utilizado em turbinas a gás de alta performance, turbinas a vapor e aplicações de controle de automação industrial em larga escala.

A função principal do módulo é adquirir sinais de comutação de contato seco de ambientes de campo industriais (como status de partida/parada de equipamentos, posições de abertura/fechamento de válvulas e sinais de contato de falha). Ele suprime a interferência eletromagnética através de circuitos de isolamento elétrico embutidos, converte os sinais em sinais digitais reconhecíveis pelo controlador e os transmite para o sistema de controle GE Mark VIe.

• Design Altamente Confiável: Adequado para ambientes industriais hostis, com resistência a vibrações, umidade e flutuações de temperatura.
• Desempenho de Resposta Rápida: Possui um circuito de detecção de sinal de alta velocidade embutido com tempo de resposta de sinal de ≤1 ms, permitindo a captura precisa de sinais de comutação transientes em nível de milissegundo.

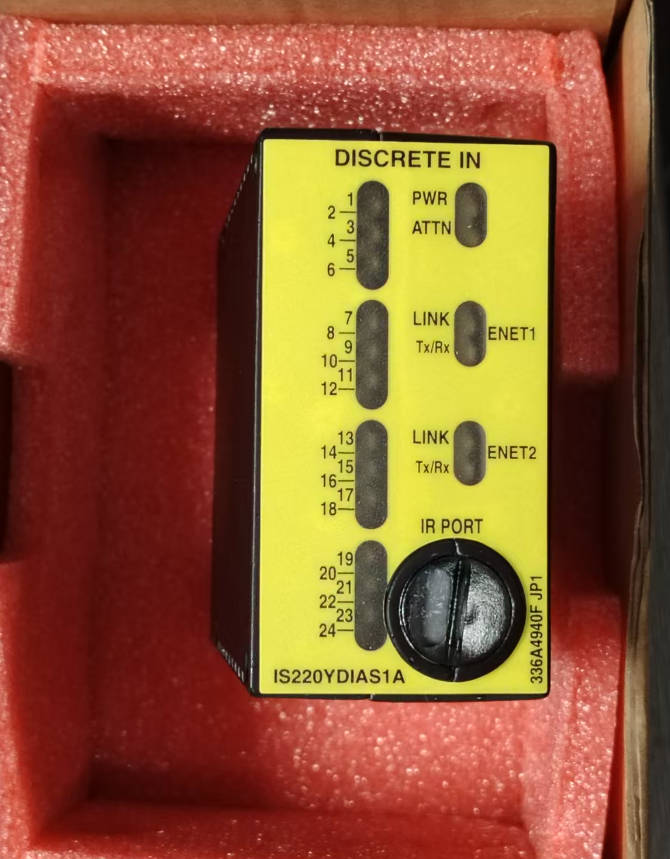

• Configuração Flexível: Cada canal possui um indicador de status LED independente, facilitando o diagnóstico e a solução de problemas rápidos.
• Capacidades Avançadas de Diagnóstico: O módulo apresenta funções de diagnóstico embutidas abrangentes que monitoram o status do canal e a saúde da comunicação em tempo real.
• Garantia de Certificação de Segurança: Certificado pelas normas UL e CE, tornando-o adequado para uso em locais perigosos e não perigosos.
• Filtragem Programável por Software: Filtra efetivamente falhas de sinal causadas por forte interferência eletromagnética de inversores e motores de usinas de energia.

1. Preparação: Verifique a embalagem antiestática do novo módulo e use uma pulseira antiestática (Pulseira ESD).

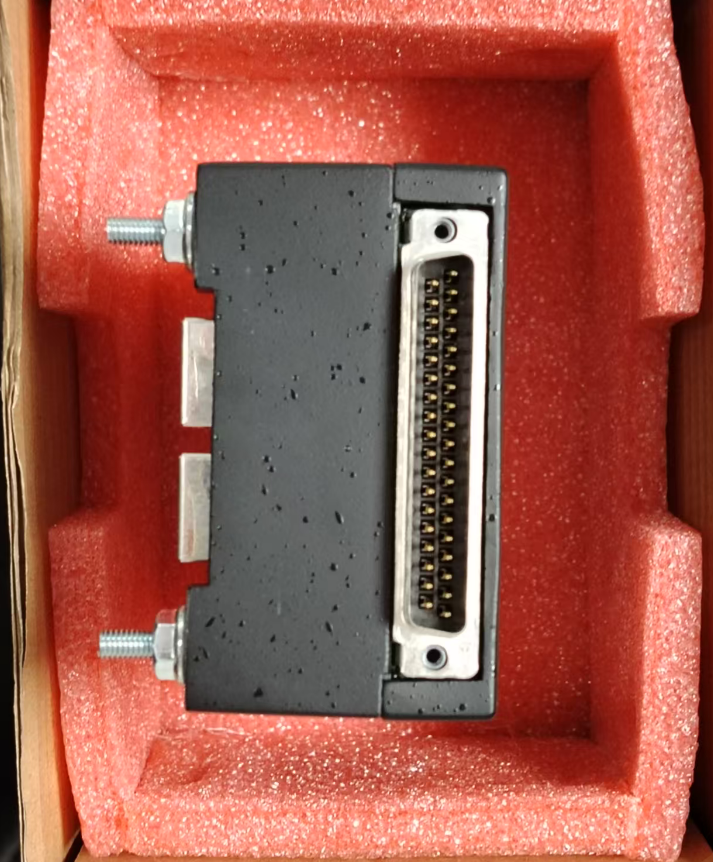

2. Alinhamento: Alinhe o conector D-Sub de alta densidade no IS220YDIAS1A com o soquete correspondente na placa de terminal.
3. Fixação e Travamento: Aperte suavemente os parafusos de montagem em ambos os lados do módulo para garantir bom contato elétrico e travamento seguro (evite apertar demais).
4. Conexão do Cabo Ethernet: Conecte o cabo Ethernet IONet de porta dupla à porta RJ-45 na parte superior do módulo.
5. Configuração do Sistema: Atribua o novo módulo no software de configuração ToolboxST e implante o arquivo de configuração.

No sistema de controle de turbina a vapor de uma usina termoelétrica, o módulo IS220YDIAS1A é responsável por adquirir sinais discretos de vários sensores, como sinais de contato de chaves de temperatura e chaves de pressão. Esses sinais refletem o status operacional do equipamento, e o módulo transmite os sinais adquiridos para o sistema de controle para análise e processamento.

O módulo também é capaz de regular a velocidade de rotação da turbina a vapor e realizar tarefas como engatar o freio, determinar automaticamente o status térmico, selecionar o modo de partida, acelerar e manter uma velocidade constante de 3.000 rpm.

Quantos canais de entrada o IS220YDIAS1A possui?
Este módulo fornece 32 canais de entrada discreta.

Quais tipos de sinais de entrada o IS220YDIAS1A suporta?
Ele suporta sinais de contato seco (contato passivo) e contato úmido, e é compatível com sinais ativos PNP/NPN de 24V DC. A faixa de tensão de entrada é de 24V DC a 32V DC.

Qual é a faixa de temperatura operacional do IS220YDIAS1A?
A faixa de temperatura operacional é de -40°C a +85°C.

Qual é o período de garantia para este módulo?
Normalmente, o período de garantia para produtos originais é de 12 meses.
