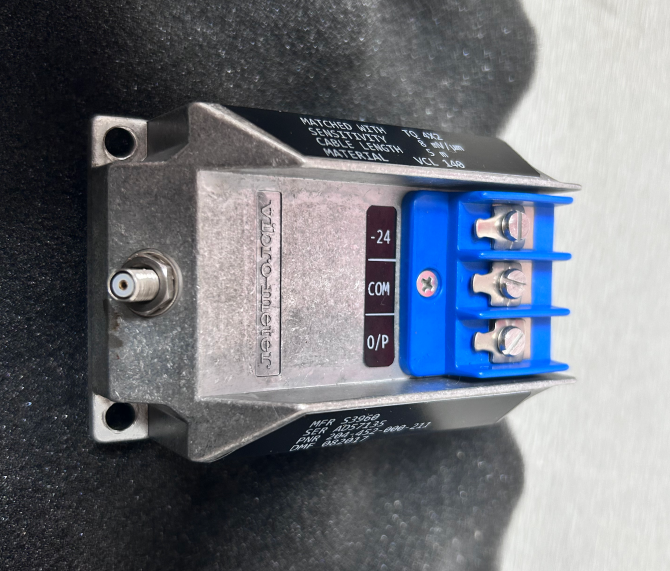

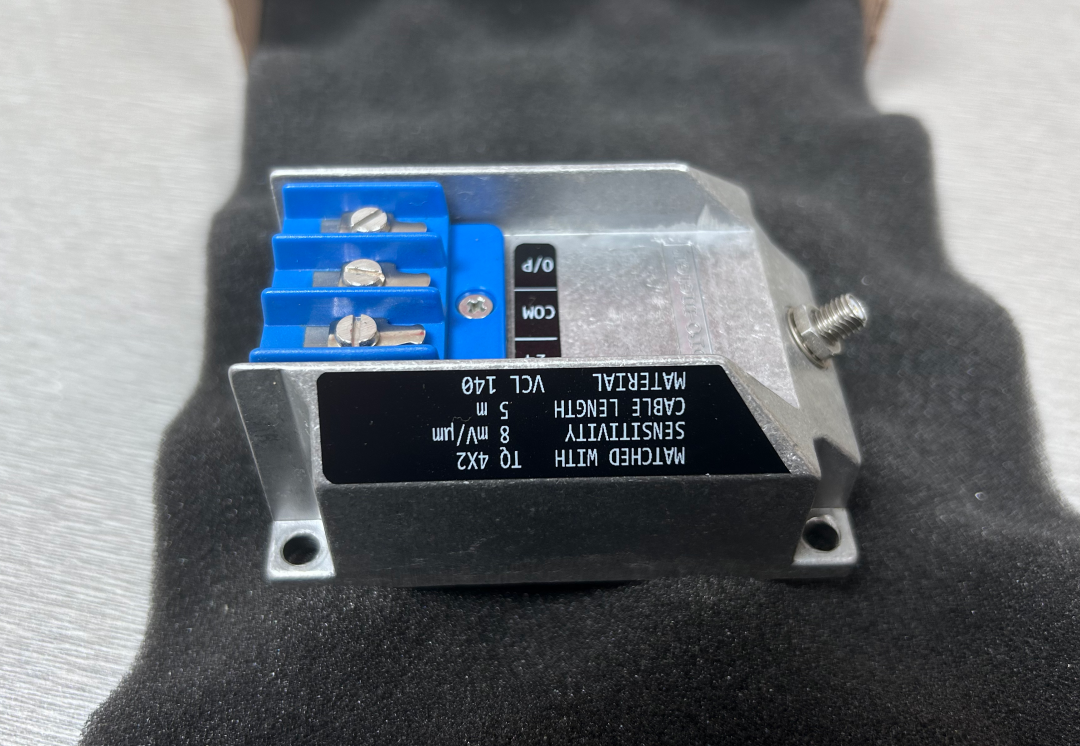

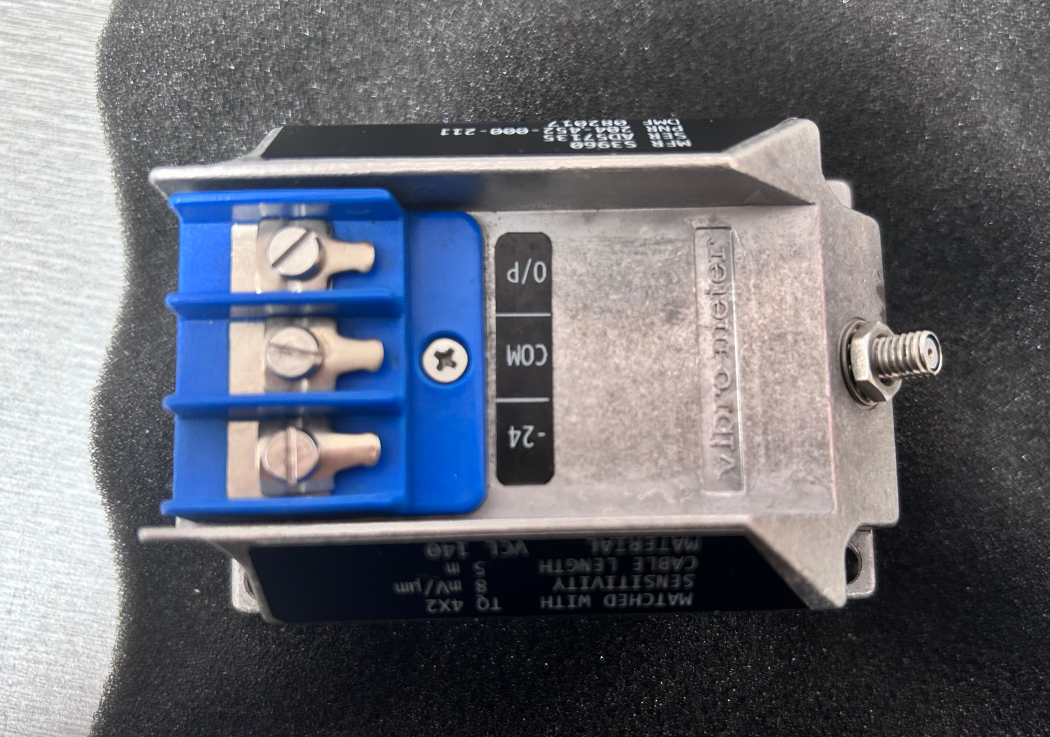

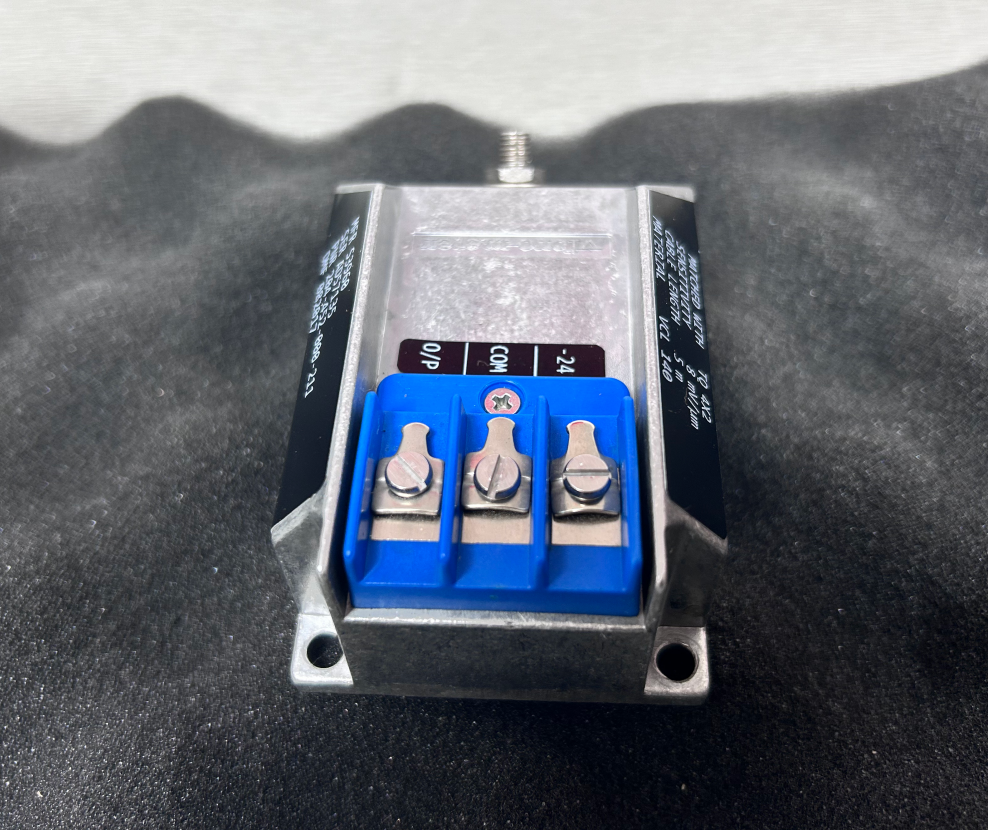

IQS452 204-452-000-021

QS452 204-452-000-021É um condicionador de sinal de alto desempenho concebido principalmente para aplicações críticas de monitorização de vibrações em máquinas rotativas.Dispõe de um oscilador/demodulador de alta frequência integrado que fornece um sinal de acionamento para sensores compatíveis e gera o campo eletromagnético necessário para a medição do intervalo.

Quando emparelhado com os sensores sem contacto TQ402 ou TQ412, forma um sistema completo de medição de proximidade de corrente de redemoinho calibrado com componentes totalmente intercambiáveis.O sistema permite a medição sem contacto do deslocamento relativo dos componentes da máquina em movimento, emitindo um sinal de tensão ou corrente proporcional à distância entre a ponta da sonda do sensor e o alvo (como um eixo de máquina).

• Voltagem mínima de abertura: -1,6 V
• Voltagem máxima de espaçamento: -17,6 V
• Intervalo dinâmico: 16 V
• Impedância de saída: 500 Ω
• Corrente de curto-circuito: 45 mA
• Tensão de alimentação: -20 V a -32 V
• Corrente de alimentação: 13 ± 1 mA (máximo 25 mA)
• Capacidade de entrada: 1 nF
• Indutância de entrada: 100 μH

• Medição de alta precisão: obtém medição de deslocamento a nível de micrões com base no princípio da corrente de redemoinho
• Confiabilidade excepcional: Componentes de alta qualidade e caixa de alumínio extrudido, adequados para ambientes industriais adversos
• Configuração flexível: faixa de medição e sensibilidade configuráveis; suporta saída de corrente ou tensão
• Certificação à prova de explosão: dupla certificação ATEX e CSA para utilização em ambientes potencialmente explosivos
• Intercâmbio de componentes: todos os componentes do sistema são totalmente intercambiáveis, facilitando a manutenção
• Ampla adaptabilidade a temperaturas: faixa de temperatura de funcionamento de -30°C a +70°C
• Transmissão de sinal de longa distância: o modo de saída de corrente suporta a transmissão de sinal de longa distância
• Apoio à manutenção preditiva: monitorização em tempo real do estado de vibração das máquinas em rotação

Geração de energia: Monitorização das vibrações das turbinas a vapor, turbinas a gás, geradores e turbinas eólicas

Petróleo e Gás: Análise e monitorização das vibrações dos compressores, bombas e condutas

Fabricação: Gestão sanitária de equipamentos críticos, tais como motores elétricos, caixas de velocidades e ventiladores

Transportes: Ensaios de motores de aeronaves e monitorização de rolamentos ferroviários

Máquinas rotativas: turbocompressores, turbinas hidráulicas, geradores AC, etc.

Uma central elétrica a gás utiliza o IQS 452 (modelo 204-452-000-021) em conjunto com sensores de proximidade TQ 412 para monitorar a vibração do eixo e o deslocamento axial de suas turbinas a gás em tempo real.

O sistema produz um sinal de tensão de alta sensibilidade de 8 mV/μm e liga-se ao DCS através de uma configuração de três fios.permitir que a equipa de operações e manutenção detecte precocemente as tendências anormais de vibração e evite paradas não planeadas.

Que tipos de saída é suportado pelo IQS 452 (204-452-000-021)?

Este modelo utiliza uma saída de tensão (configuração de 3 fios) com uma faixa de saída de -1,6 V a -17,6 V e uma faixa dinâmica de 16 V.A série IQS 452 também suporta uma configuração de saída de corrente (2 fios), que podem ser selecionados com base nos requisitos de encomenda.

Quais sensores podem ser utilizados com o IQS 452?

O IQS 452 é projetado principalmente para uso com os sensores de proximidade sem contato TQ 402 ou TQ 412.

Como é determinado o comprimento total do sistema?

O comprimento total do sistema (TSL) é a soma do comprimento do cabo integral do sensor e do comprimento do cabo de extensão.O requisito mínimo de TSL é de 40,4 m para uma ligação de 5 m e 8,8 m para uma ligação de 10 m.

Qual é o período de garantia?

Garantia industrial padrão: 12 meses; com instalação adequada e sem sobrecarga, o produto tem uma vida útil de 5-10 anos.
