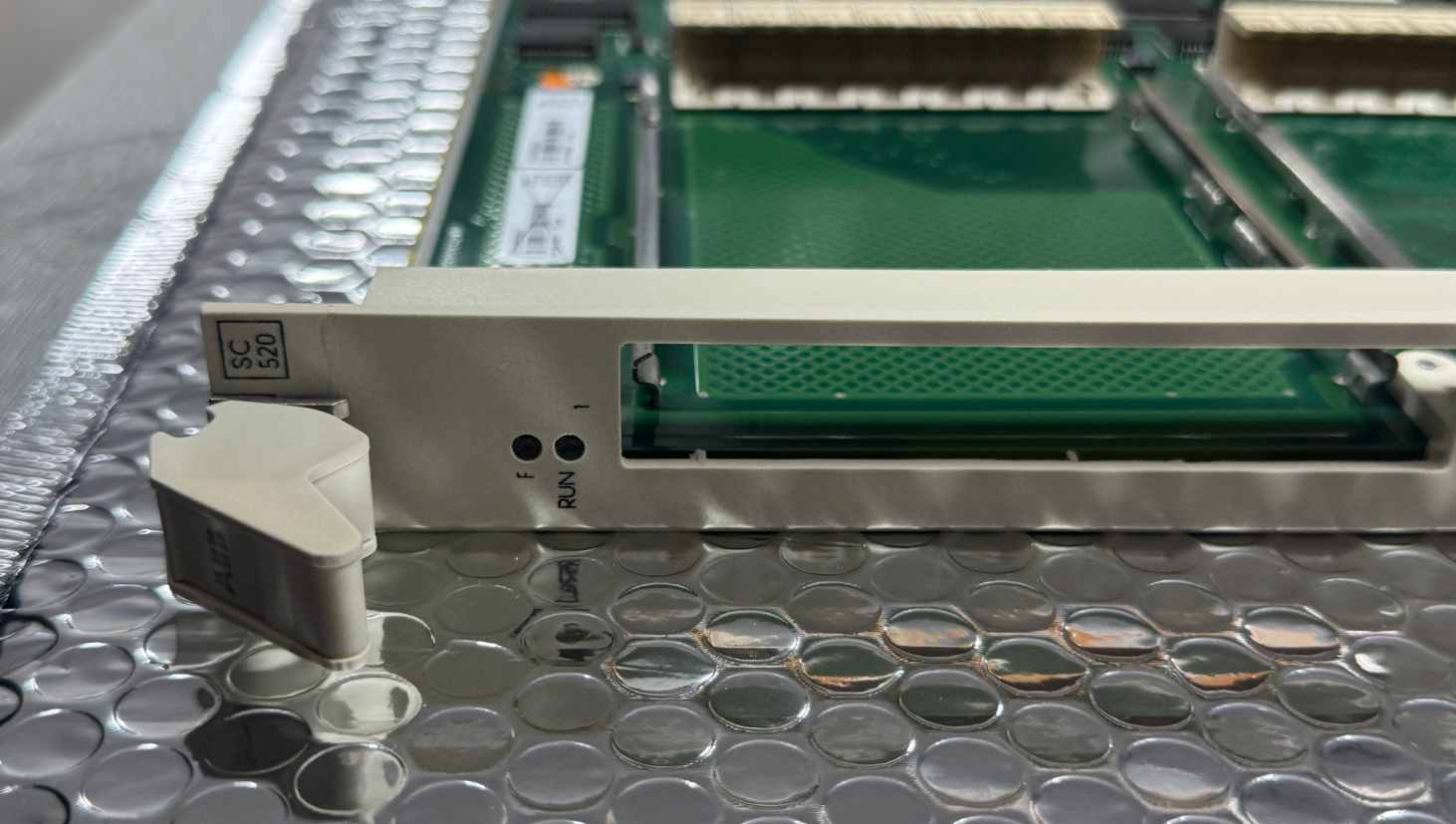

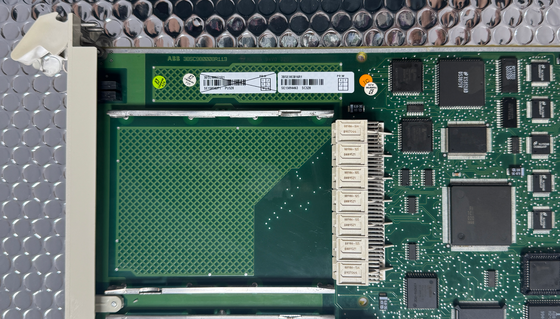

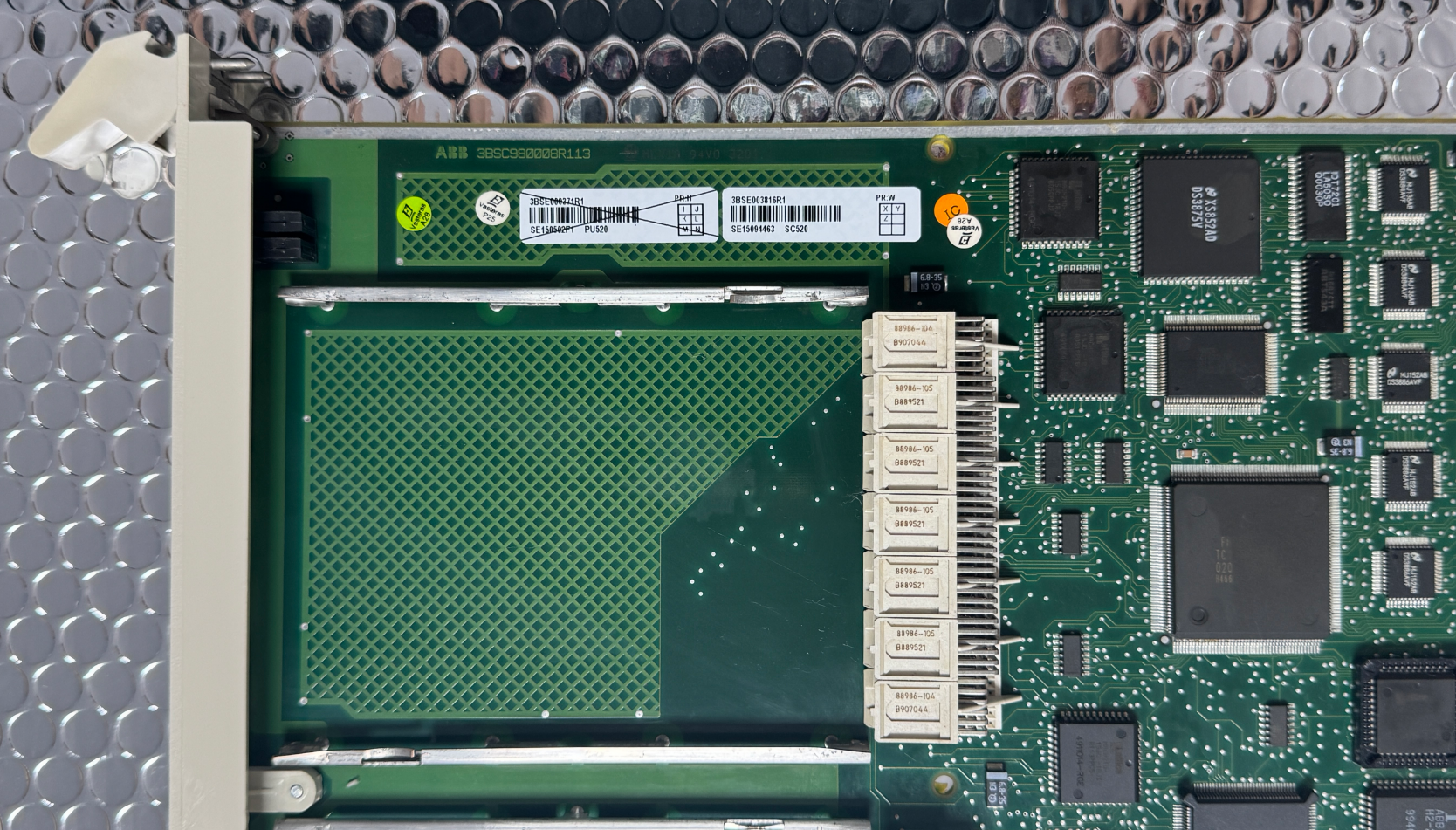

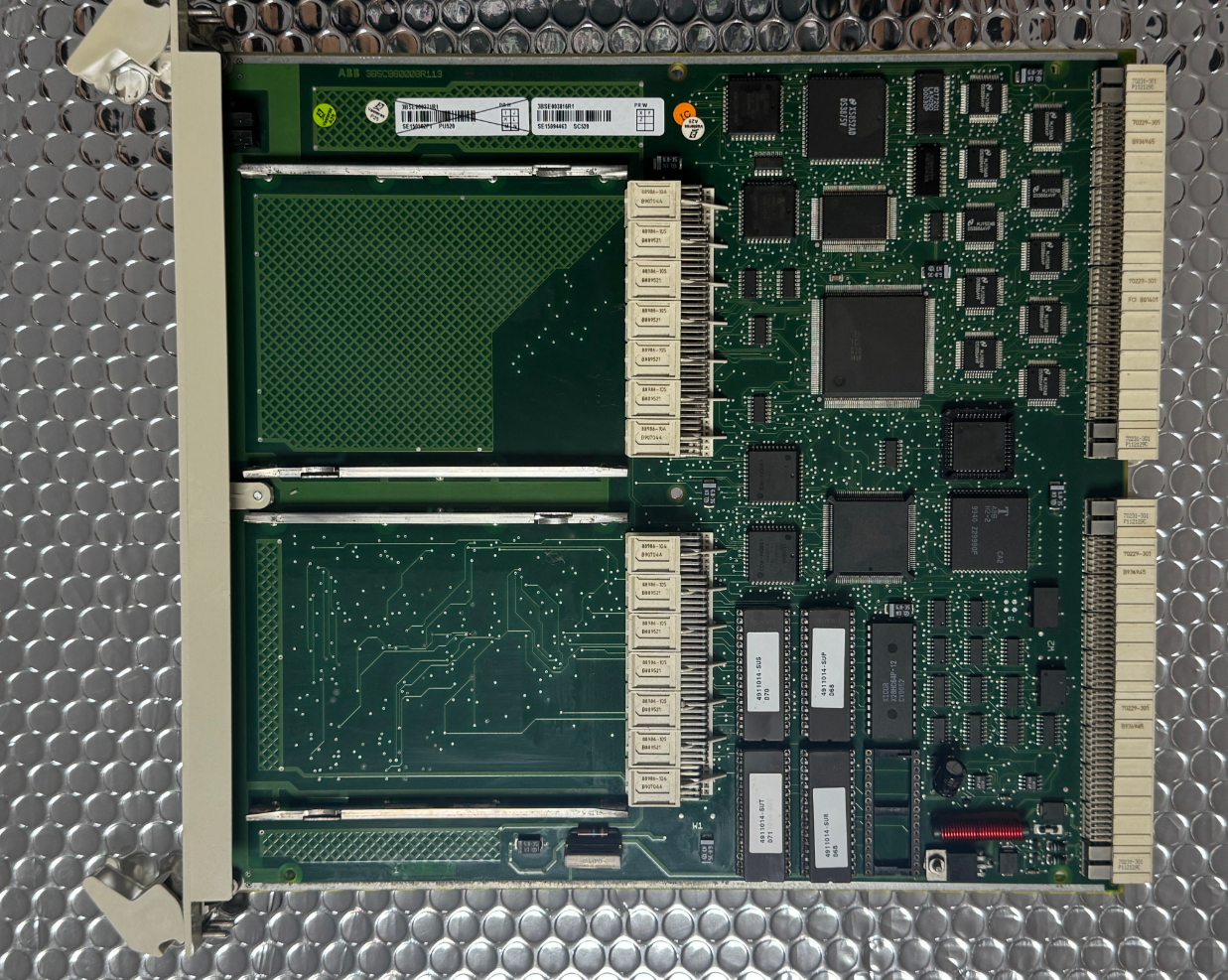

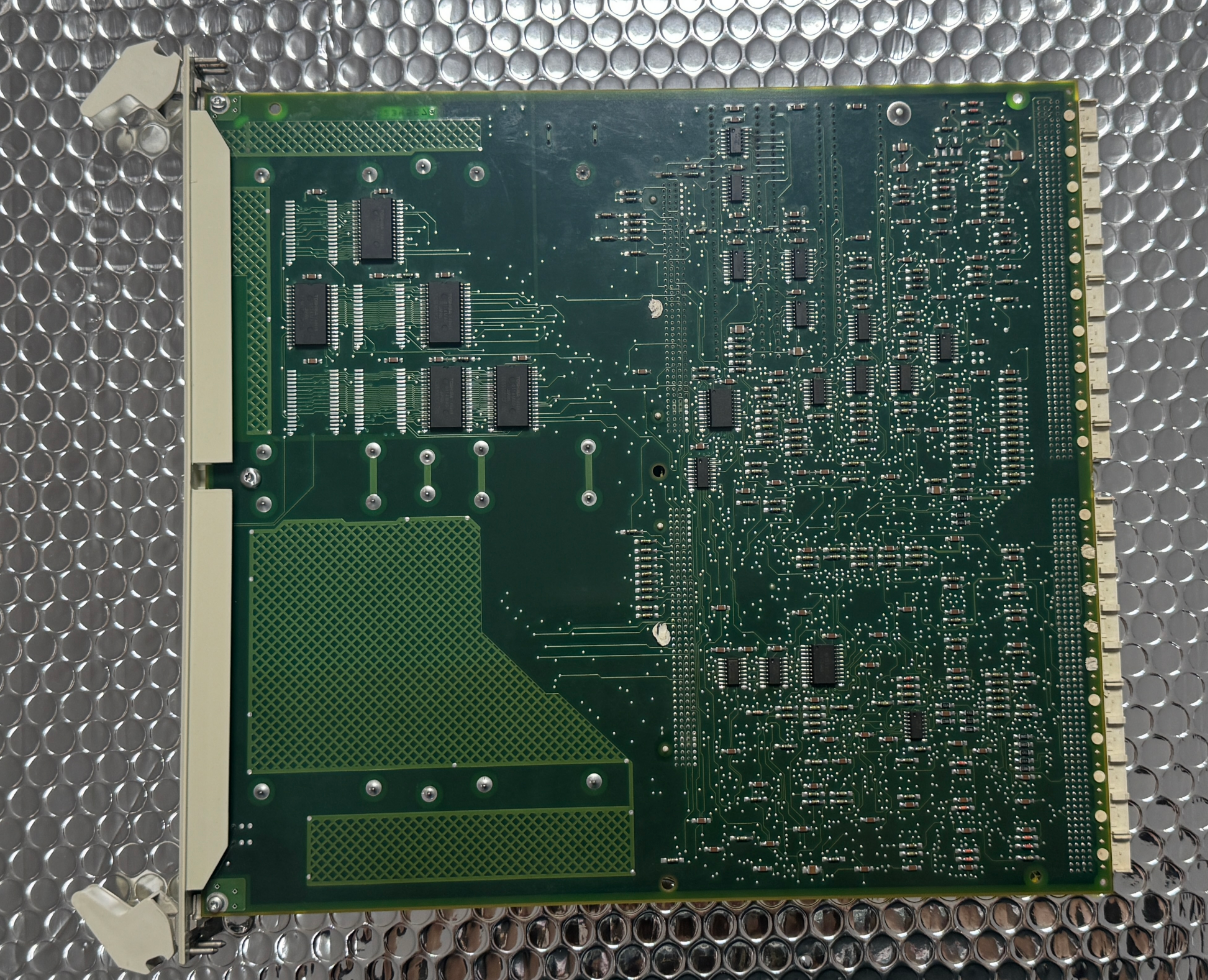

Portadora de submódulo SC520 3BSE003816R1 ABB incluindo cartão de controle

O ABB SC520 (3BSE003816R1) é um portador de submódulo de alto desempenho com uma CPU local integrada. Projetado principalmente para plataformas de sistema de controle distribuído (DCS) - como ABB Advant OCS, o sistema de E/S S100, AC 800M e AC 800F - ele fornece uma plataforma de montagem e conectividade para vários submódulos de E/S usados ​​em aplicações industriais.

Ele serve não apenas como um suporte físico que fornece montagem mecânica e conexões elétricas para submódulos (como o MB300/MB300E), mas também utiliza sua CPU local integrada para realizar processamento rápido de dados e controle preliminar no nível do submódulo. Isto reduz significativamente a carga no controlador principal e melhora o desempenho em tempo real de todo o sistema DCS.

Uma plataforma petrolífera offshore distribuída implantou o SC520 como unidade central para nós remotos, utilizando sua CPU local integrada para executar lógica pré-programada, lidar com pré-processamento de dados complexos (como calibração e filtragem) e gerenciar intertravamentos locais sensíveis ao tempo, independentemente do controlador DCS central.

Essa implantação reduziu significativamente a carga no controlador principal, permitiu o controle autônomo nos nós remotos e melhorou a velocidade e a confiabilidade de resposta do sistema.

Qual é o consumo de energia do SC520?
O consumo total de energia do SC520 é de 0,8 W (a corrente é 1,5 A a 5 V e 0,006 A a 24 V).

Como posso verificar se o SC520 está funcionando corretamente?
Você pode verificar o status operacional do compartimento verificando os LEDs indicadores de status no rack e lendo a lista de varredura do módulo. Os indicadores LED exibem o status da fonte de alimentação, comunicação e CPU.

Qual é a faixa de temperatura operacional do SC520?
A faixa de temperatura operacional do SC520 é de -20°C a +60°C. A faixa de temperatura de armazenamento é de -40°C a +85°C.
