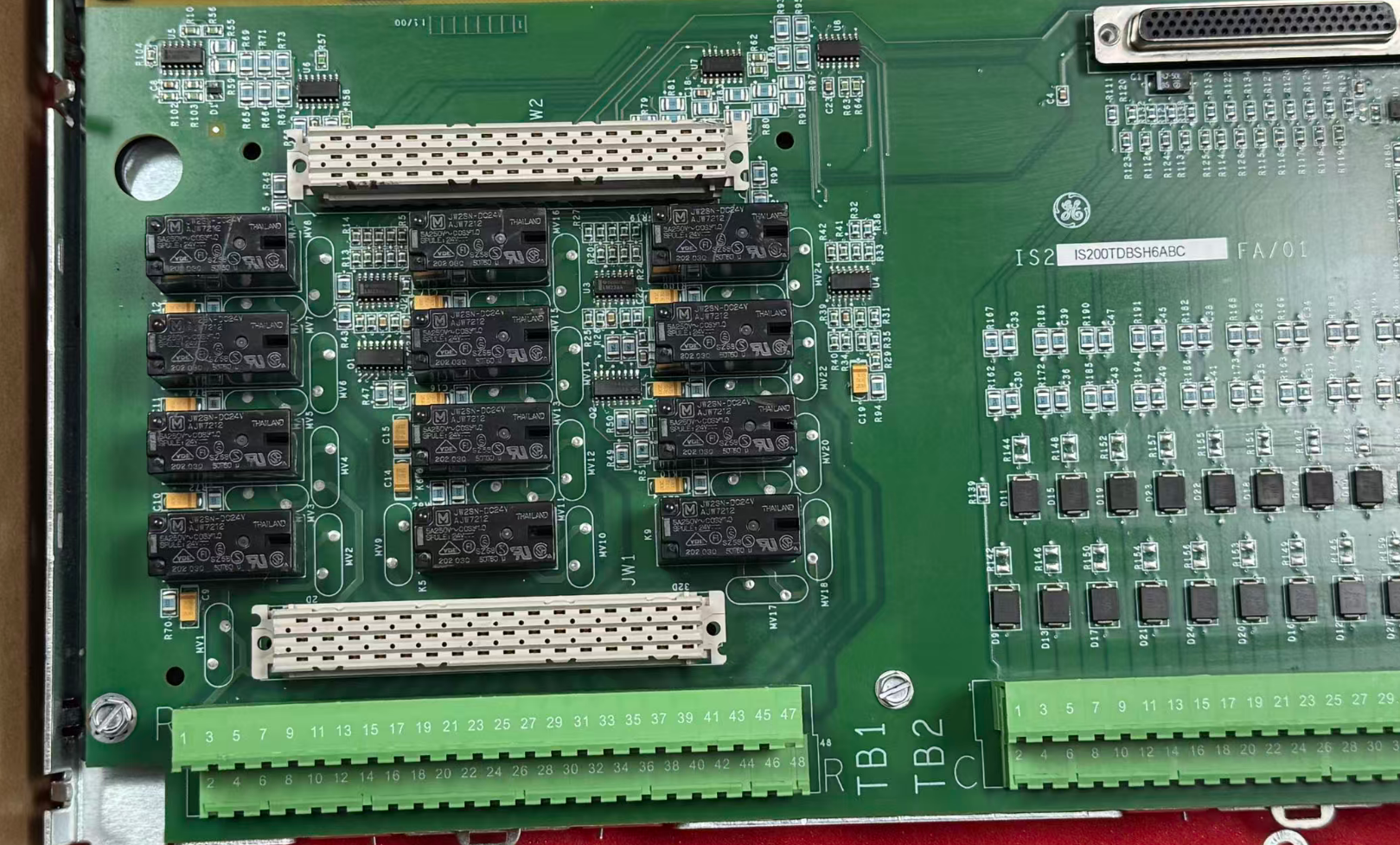

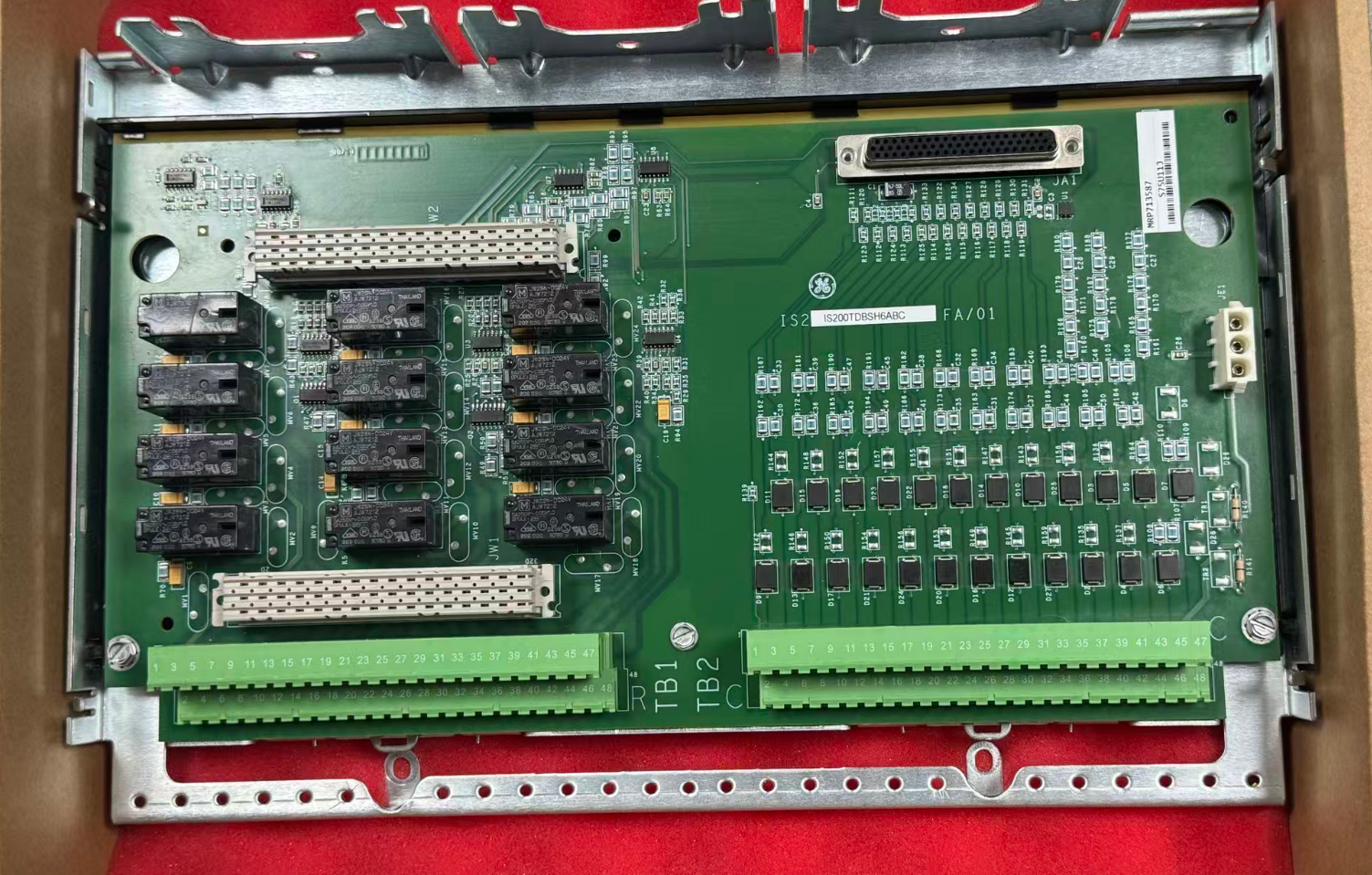

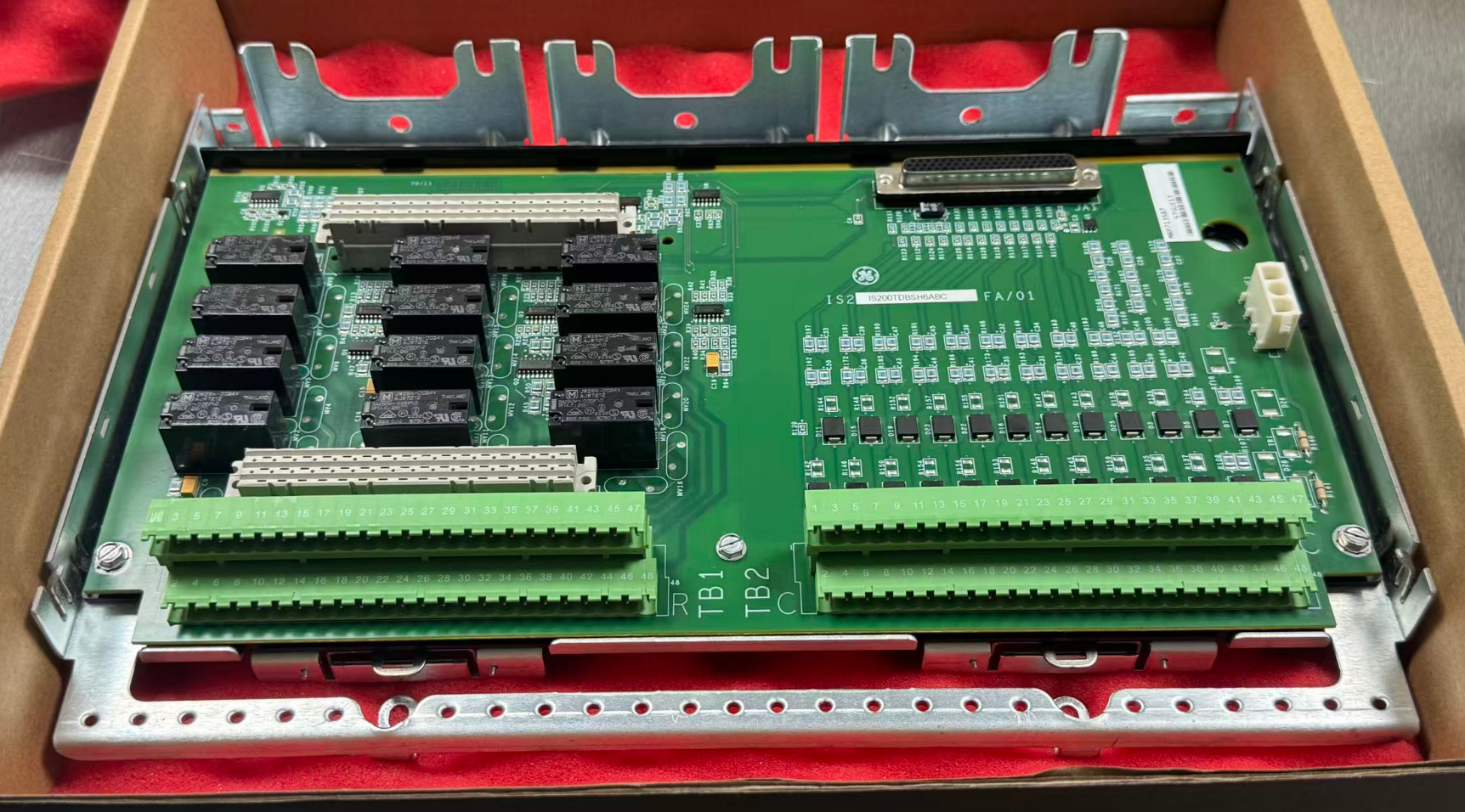

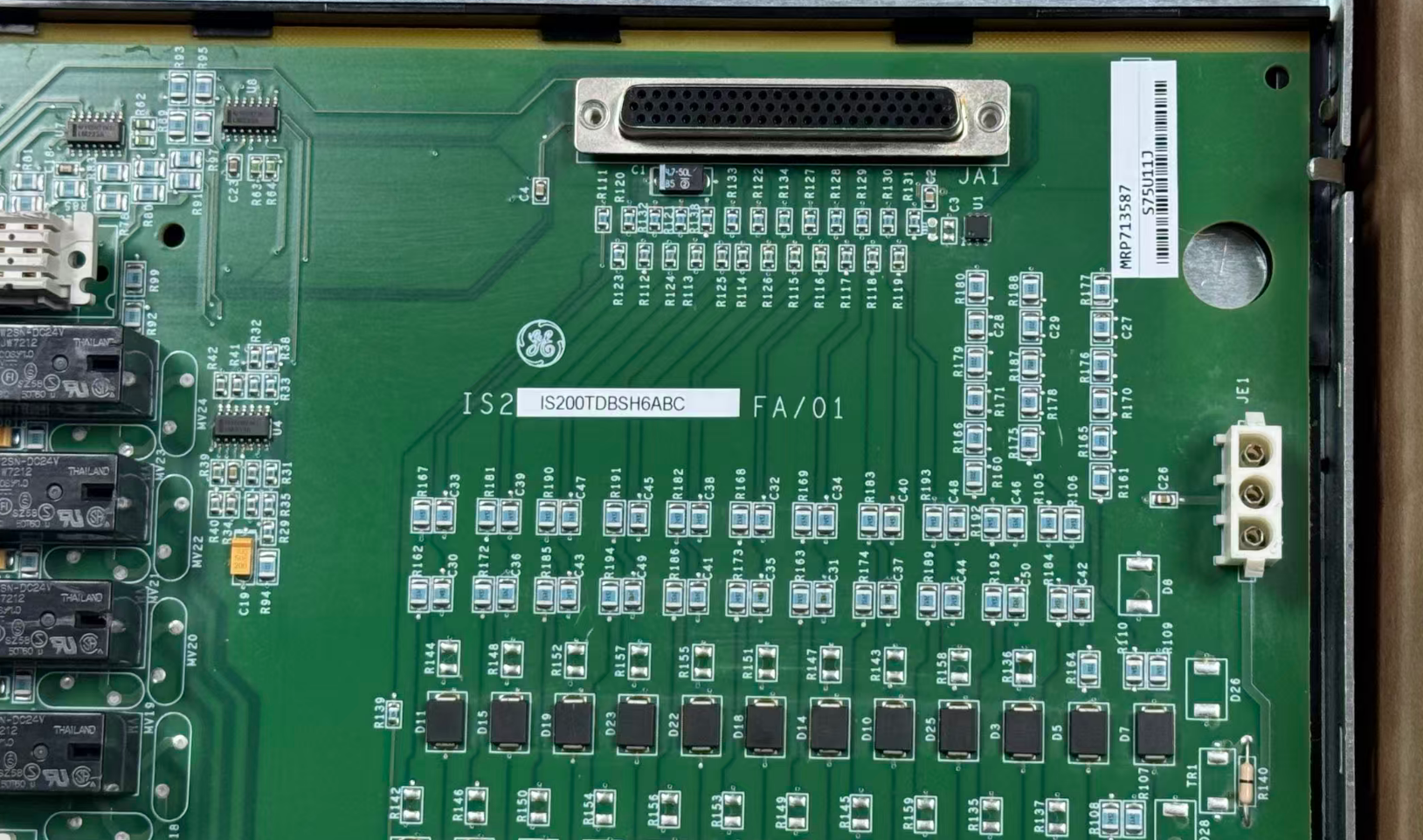

Placa terminal simples de E/S discreta IS200TDBSH6A GE Mark VI

A GE IS200TDBSH6A é uma placa terminal simplex discreta. Atuando como uma interface física, ele conecta sinais lógicos de vários sensores discretos baseados em campo (como pressostatos, interruptores de temperatura e sinais de posição de válvula) ao sistema de controle. Simultaneamente, ele converte os comandos lógicos do controlador em saídas de contato seco por meio de relés integrados para acionar atuadores externos, como válvulas solenóides e contatores.

Este modelo é a contrapartida simplex da versão TMR (Triple Modular Redundant), TDBTH6A, e é projetado para BOP (Balance of Plant) e circuitos auxiliares não críticos para a segurança. O sufixo do modelo “6A” é crítico; significa compatibilidade com 125V DC, apresentando divisores de tensão e varistores de óxido metálico (MOVs) projetados especificamente para transientes de 125V - distinguindo-o da versão de 24V (sufixo "H2A").

• Canais de entrada: 24 canais, isolados em grupo (compatível com contato seco)
• Tensão de entrada de umidade: 100-145 V DC (nominal 125 V DC)
• Canais de saída: 12 relés SPDT Form-C
• Classificação do contato: 0,6 A a 125 V CC / 3,15 A a 24 V CC / 120 V CA
• Alimentação Lógica: +5 V DC (do pacote PDIO)
• Alimentação de campo: 125 V CC externo (fornecido pelo usuário)
• Tensão de isolamento: 1500 Vrms (canal para backplane)
• Temperatura operacional: -30°C a +65°C
• Umidade relativa: 5-95% RH (sem condensação)
• Montagem: Trilho DIN ou montagem em superfície plana

GE-EX2000.pdf

• Servindo como uma alternativa simplex à versão TMR, este modelo elimina a necessidade de hardware TMR em loops não críticos, reduzindo os custos em aproximadamente 50% em comparação com a versão TMR, ao mesmo tempo que reduz os custos de gabinete e o estoque de peças de reposição.
• Ele suporta diretamente os dispositivos de campo de 125 Vcc comumente encontrados em usinas de energia, eliminando a necessidade de conversores de sinal externos e simplificando a arquitetura do sistema.
• O design utiliza componentes discretos em vez de altos níveis de integração, oferecendo maior flexibilidade para manutenção futura e substituição de componentes específicos.
• Projetado para uma ampla faixa de temperatura industrial, ele suporta ambientes operacionais adversos de usinas de energia. Ele passa por testes de burn-in antes do envio, garantindo alta confiabilidade e durabilidade.
• Ele suporta hot-swapping on-line e usa EEPROM integrada para identificar automaticamente os tipos de canais, permitindo que qualquer bloco de terminais seja substituído em apenas 3 minutos.

1. Inspecione periodicamente a integridade do revestimento isolante para evitar curtos-circuitos na placa de circuito causados ​​por corrosão química ou danos físicos
2. Utilize as funções integradas de filtragem de hardware e diagnóstico de supressão de ruído do sistema para monitorar regularmente a qualidade do sinal de entrada/saída e identificar possíveis fontes de interferência eletromagnética
3. Durante o tempo de inatividade do equipamento para manutenção, verifique o aperto dos clipes do trilho DIN ou dos parafusos de montagem e remova a poeira acumulada na superfície da placa para garantir ótima dissipação de calor e desempenho de isolamento

Em uma grande usina de ciclo combinado, a equipe de engenharia atualizou o terminal principal de E/S para o modelo IS200TDBTH6A para evitar que ruídos de alta frequência acionassem falsos alarmes de desligamento.

Graças à filtragem de hardware superior da unidade e aos recursos de supressão de tensão CA de 12 V RMS, o ruído de alta frequência foi efetivamente isolado, aumentando a precisão da transmissão do sinal para 100%.

Após a atualização, a planta não apenas eliminou o risco de desligamentos não planejados causados ​​por falsos alarmes, mas também obteve controle preciso sobre equipamentos auxiliares através de saídas de relé estáveis, melhorando significativamente a eficiência operacional e a segurança geral da unidade.
