PA150 800-150-000-011

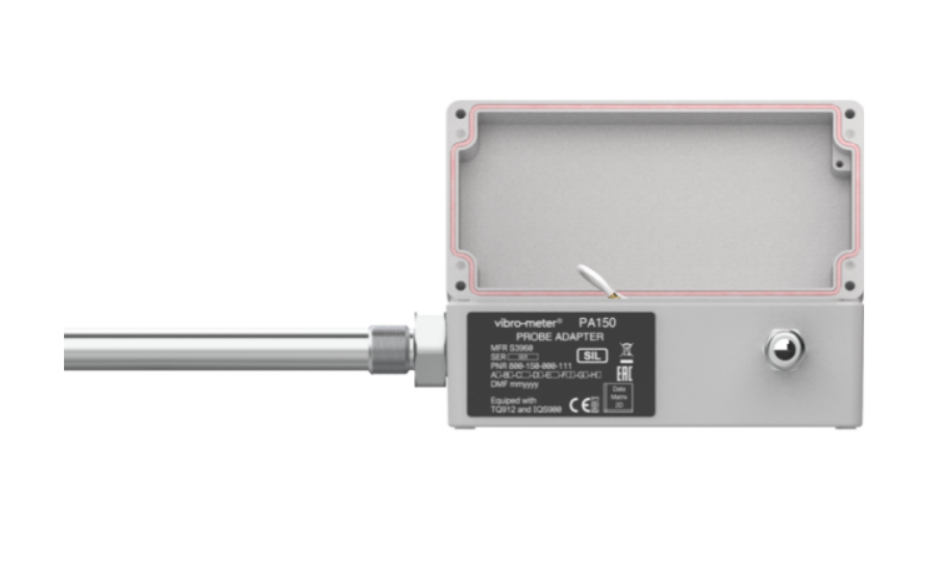

PA150 800-150-000-011é um adaptador de montagem de sonda que integra uma cadeia de medição de proximidade em um sistema completo e independente projetado para medição sem contato de eixos de máquinas rotativas em ambientes industriais exigentes.

• Princípio de medição: Corrente parasita (sem contato)
• Faixa de medição linear (G3): 0,3 ~ 4,3 mm
• Sensibilidade (G3): 4 mV/μm (tensão) / 1,25 μA/μm (corrente)
• Resposta de frequência: DC ~ 20 kHz (-3 dB)
• Linearidade: Consulte a curva de desempenho
• Comprimento total do sistema: 1 m (cabo integrado TQ912)
• Faixa de temperatura do sensor: -40°C ~ +180°C
• Faixa de temperatura do condicionador de sinal: -40°C ~ +85°C
• Classificação de proteção da caixa: IP65
• Material da carcaça: Liga de alumínio (fundido)
• Material da haste de montagem: Aço inoxidável 1.4301
• Material do adaptador: Aço inoxidável 1.4305
• Certificação à prova de explosão: Ex e (Segurança Aumentada)
• Conformidade EMC: EN 61000-6-2 / EN 61000-6-4
• Segurança elétrica: EN/IEC 61010-1

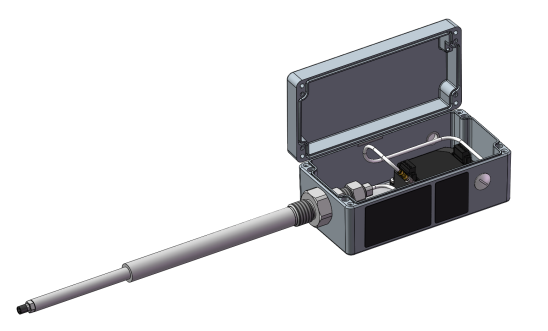

O PA150 combina o sensor, o condicionador de sinal e a estrutura de montagem em uma única unidade, simplificando significativamente a instalação e o comissionamento. Os principais recursos incluem uma faixa de medição linear de 4 mm (sensibilidade G3: 4 mV/μm), uma ampla resposta de frequência (DC a 20 kHz), certificação de segurança funcional SIL 2 e conformidade com API 670.

Seu design de carcaça removível permite ajustes de folga enquanto a máquina está em funcionamento, enquanto a haste de montagem em aço inoxidável (disponível em comprimentos de 50 a 800 mm) e a capacidade de ajuste de posição de ±10 mm oferecem excepcional flexibilidade de instalação.

O PA150 é amplamente utilizado para proteção contra vibração e monitoramento de condições de máquinas rotativas – como turbinas a vapor, turbinas a gás, compressores e conjuntos de bombas – em setores que incluem geração de energia e petroquímico. Sua classificação de proteção contra entrada IP65 e ampla faixa de temperatura operacional garantem uma operação confiável e de longo prazo em ambientes industriais agressivos.

Uma empresa petroquímica exigia o monitoramento do deslocamento axial do rotor de um compressor centrífugo para evitar danos ao rolamento de impulso. A faixa de medição linear de 4 mm do PA150 (opção G3) cobre toda a extensão do deslocamento axial.

Uma haste de montagem em aço inoxidável (C144, 144 mm) e um conjunto de adaptador (E105, 105 mm) proporcionam ajuste flexível da profundidade de montagem (±10 mm). O sinal de saída de tensão (-1,6 V a -17,6 V) é alimentado no sistema de monitoramento VM600 para permitir monitoramento de posição e alarme em tempo real.

A posição de montagem da haste da sonda em aço inoxidável é ajustável dentro de uma faixa de ±10 mm, e o adaptador oferece diversas opções de rosca e comprimento para se adequar a diferentes superfícies de montagem:

• Instalação Externa:Suporta montagem reversa do sensor TQ912, permitindo instalação sem desmontar a máquina.
• Ajuste de lacuna:O design da caixa removível permite fácil ajuste da distância entre a sonda e o alvo, mesmo enquanto a máquina está em funcionamento.
• Montagem flexível:A posição de montagem da haste da sonda em aço inoxidável é ajustável dentro de uma faixa de ±10 mm, e o adaptador oferece diversas opções de rosca e comprimento para se adequar a diferentes superfícies de montagem.

Qual é o princípio de medição do PA150?
O PA150 utiliza o princípio de correntes parasitas para medição sem contato.

Pode ser usado em áreas perigosas?
Sim. O PA150 está disponível em uma versão certificada à prova de explosão (Ex) (código de modelo A5) adequada para ambientes potencialmente explosivos. No entanto, observe que todos os componentes de toda a cadeia de medição (sensor, cabo e condicionador de sinal) devem possuir a certificação Ex correspondente.

Qual é o comprimento total do sistema?
Para o PA150, o comprimento total do sistema (TSL) corresponde ao comprimento do cabo integrado de 1 metro conectado ao sensor TQ912.

Qual é o período de garantia?
Garantia industrial padrão: 12 meses; com instalação adequada e sem sobrecarga, o produto tem vida útil de 5 a 10 anos.
