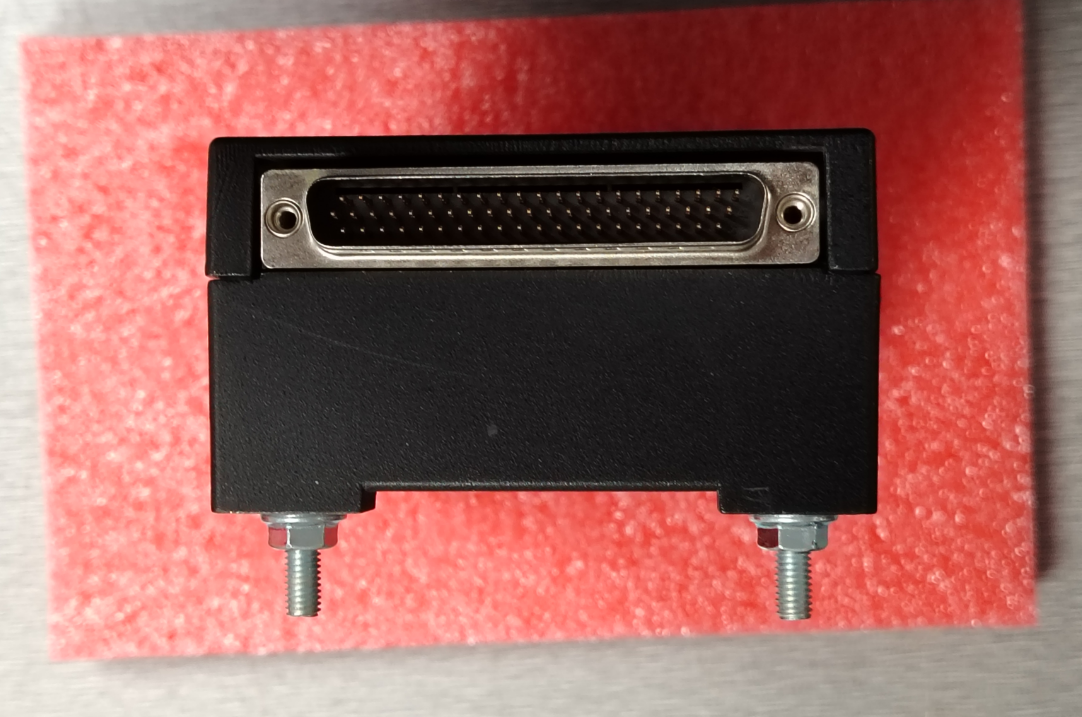

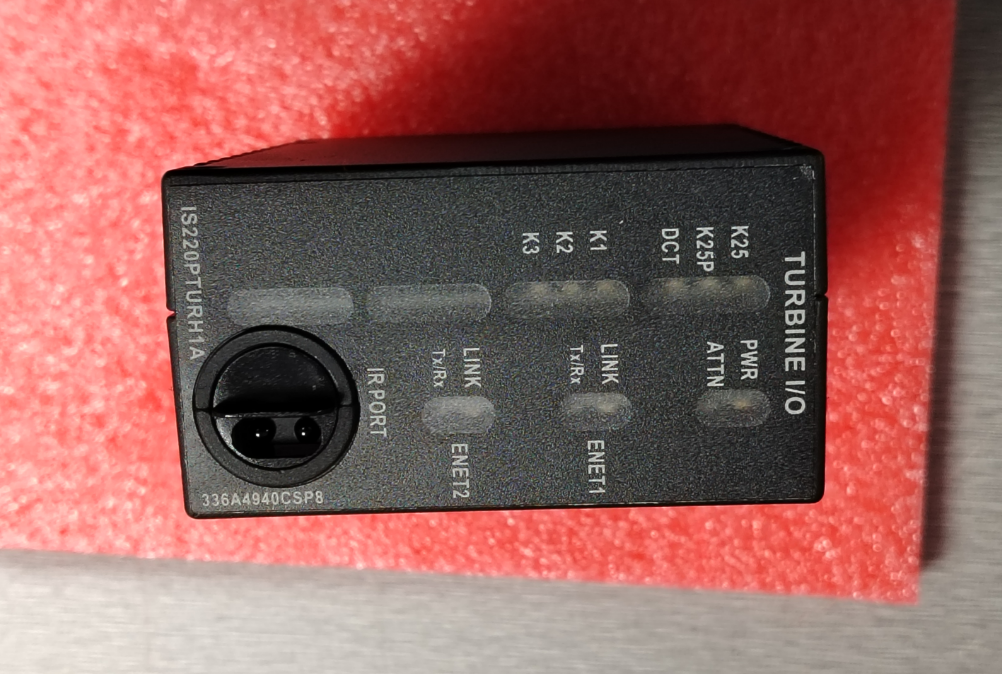

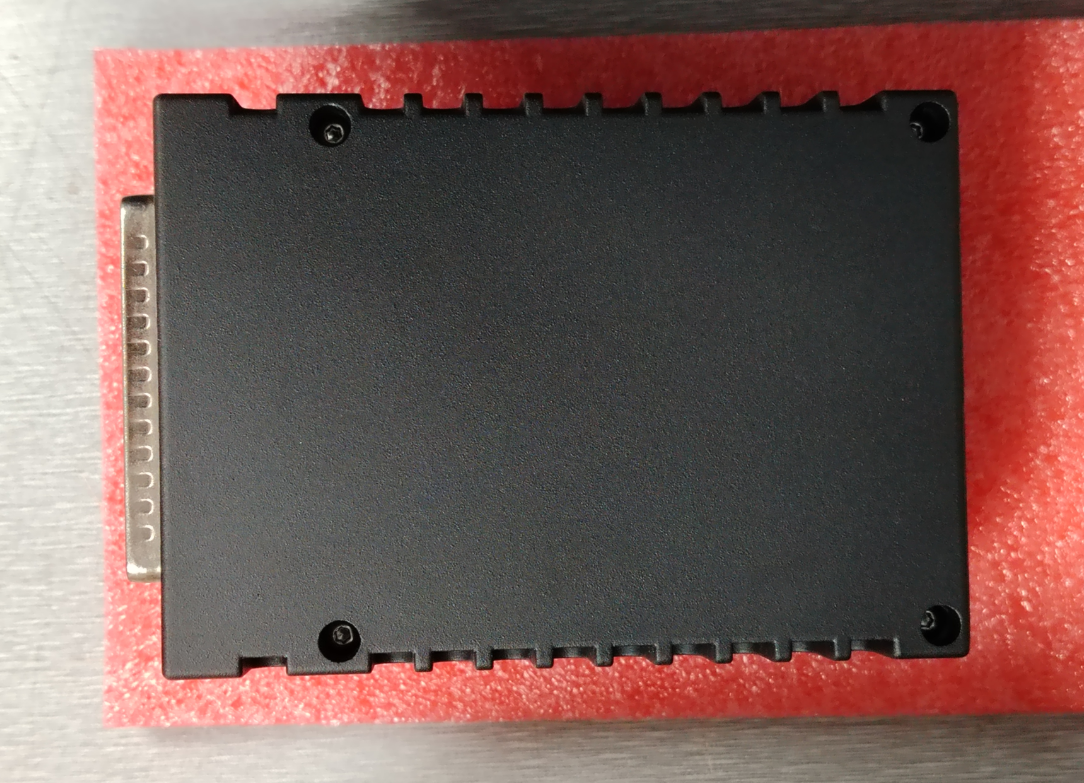

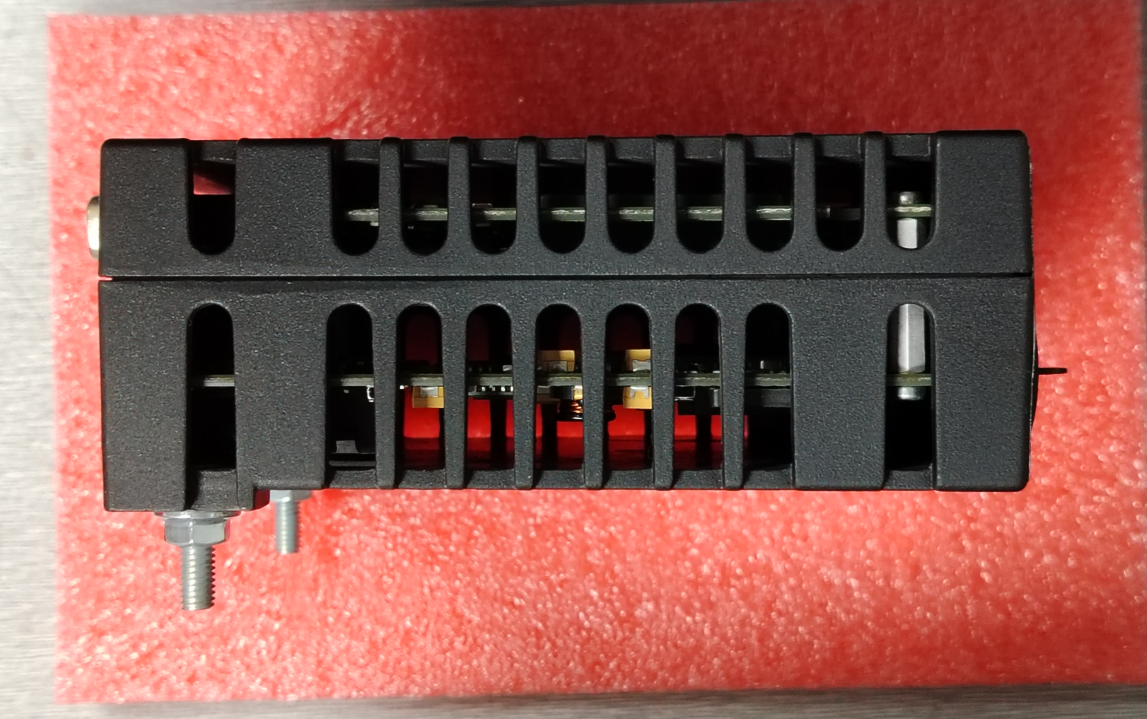

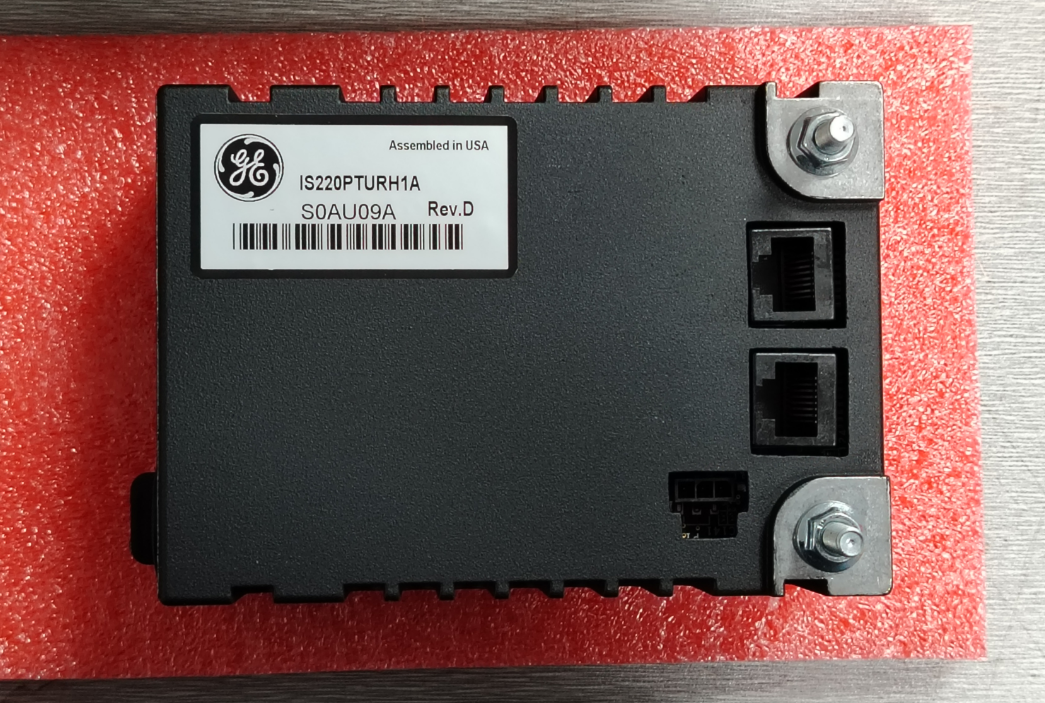

IS220PTURH1A GE Marca VIe

O IS220PTURH1A é um módulo de proteção de turbina projetado pela General Electric (GE) para sua série de sistemas de controle Speedtronic Mark VIe. Graças à sua arquitetura de hardware independente do controlador principal, ao rápido tempo de resposta e à facilidade de manutenção, ele se tornou um componente central dos sistemas de controle Mark VIe da GE para garantir a operação segura das turbinas.

Este módulo é tecnicamente denominado “pacote de viagem principal”. Projetado para servir como a “última linha de defesa” para a segurança da turbina, ele fornece uma interface elétrica entre a placa terminal de controle da turbina e uma ou duas redes Ethernet, permitindo a transmissão confiável de dados e sinais de controle. É especificamente responsável pelo processamento de todos os sinais críticos diretamente relacionados à segurança da turbina, como proteção contra sobrevelocidade e desligamento de emergência. É um componente indispensável das estratégias de proteção de segurança em indústrias pesadas, como geração de energia, petróleo e produtos químicos.

• Temperatura operacional: -30°C a +65°C
• Temperatura de armazenamento: -40°C a +70°C
• Umidade relativa: 5%-95%, sem condensação
• Classificação à prova de explosão: Classe I Div 2 Grupos A/B/C/D; ATEX Zona 2 IIC T4 Gc
• Grau de proteção: IP20 para o próprio módulo; o gabinete de controle que acompanha deve ser um gabinete à prova de explosão com classificação IP54 ou superior
• Método de montagem: Montagem em trilho DIN padrão; compatível com gabinetes de controle padrão Mark VIe

• Segurança extremamente alta:Como uma unidade de disparo principal dedicada, sua arquitetura lógica de hardware – que é independente do controlador principal – fornece o mais alto nível de proteção de segurança para a turbina
• Manutenção fácil:O recurso de “reconfiguração automática” simplifica muito o processo de substituição do módulo, reduzindo o tempo de inatividade e o erro humano
• Alta confiabilidade:Projetado para operação contínua, mantém a estabilidade em ambientes industriais adversos e é um produto maduro e comprovado no mercado
• Alta Integração:Como componente nativo do sistema Mark VIe, permite integração perfeita, garantindo integridade e compatibilidade do sistema

A turbina a vapor local de 15 MW de uma usina siderúrgica, equipada com um sistema Mark VIe de redundância única, usa um único módulo IS220PTURH1A para monitorar a velocidade da turbina e o sinal de parada de emergência da válvula principal de vapor.

O sistema desencadeou vários disparos interligados devido à baixa pressão do óleo lubrificante. O módulo registra com precisão a sequência de disparo, fornecendo dados abrangentes para rastrear a causa raiz das falhas do equipamento. Ao substituir cartões importados desatualizados e sem diagnóstico, reduziu significativamente o tempo de inatividade para manutenção.

Baixe a folha de dados: GE-Mark-VIe-VIeS.pdf
