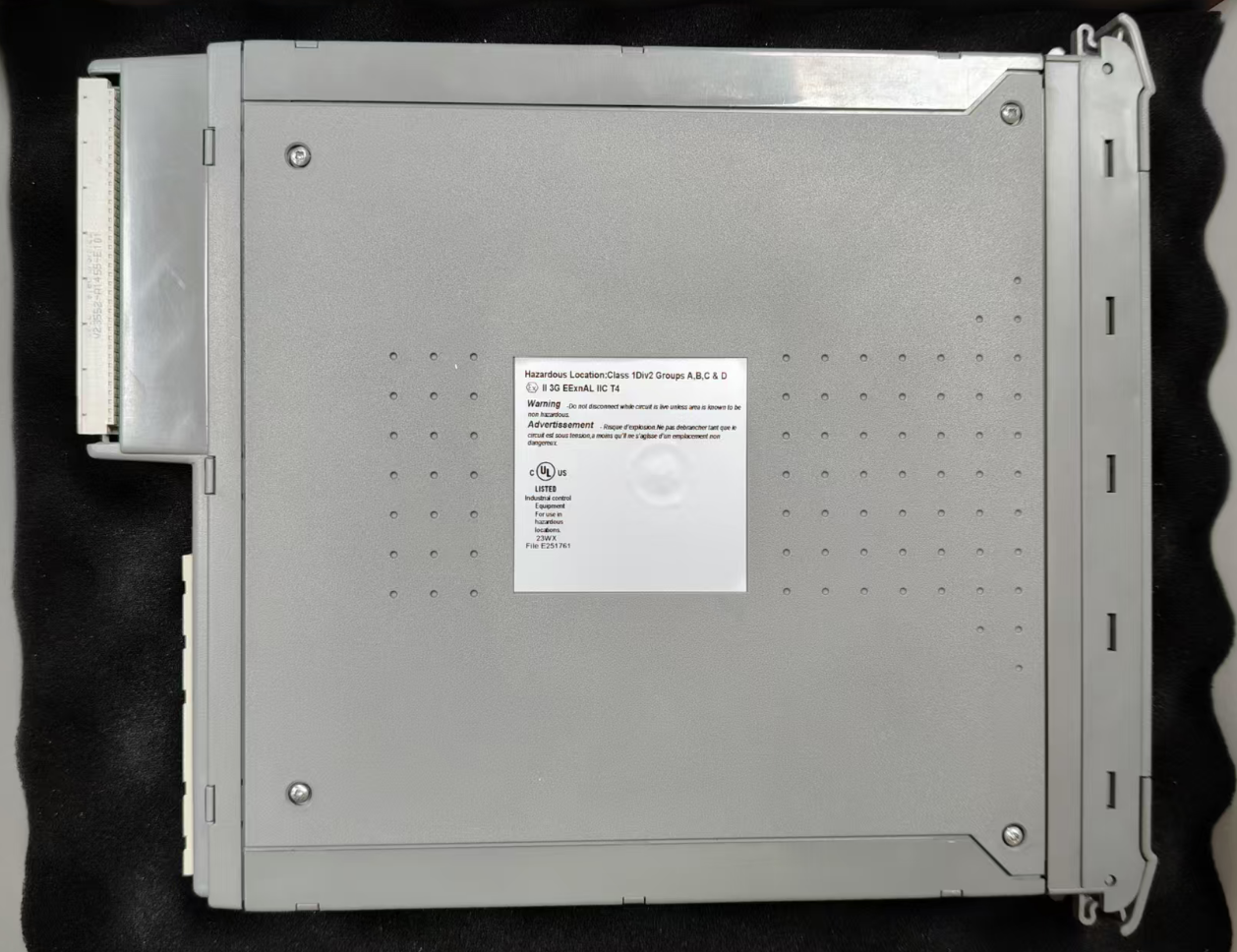

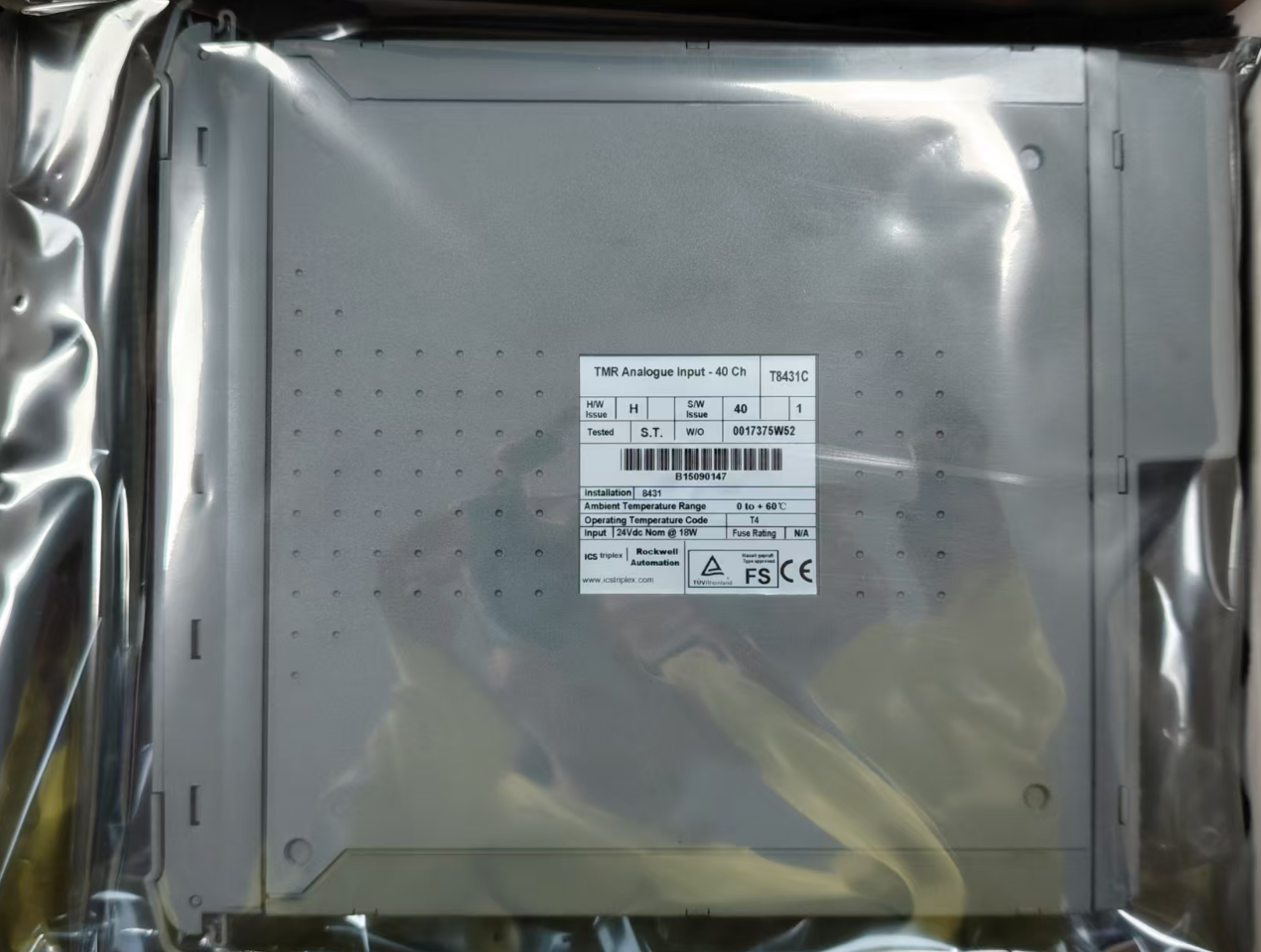

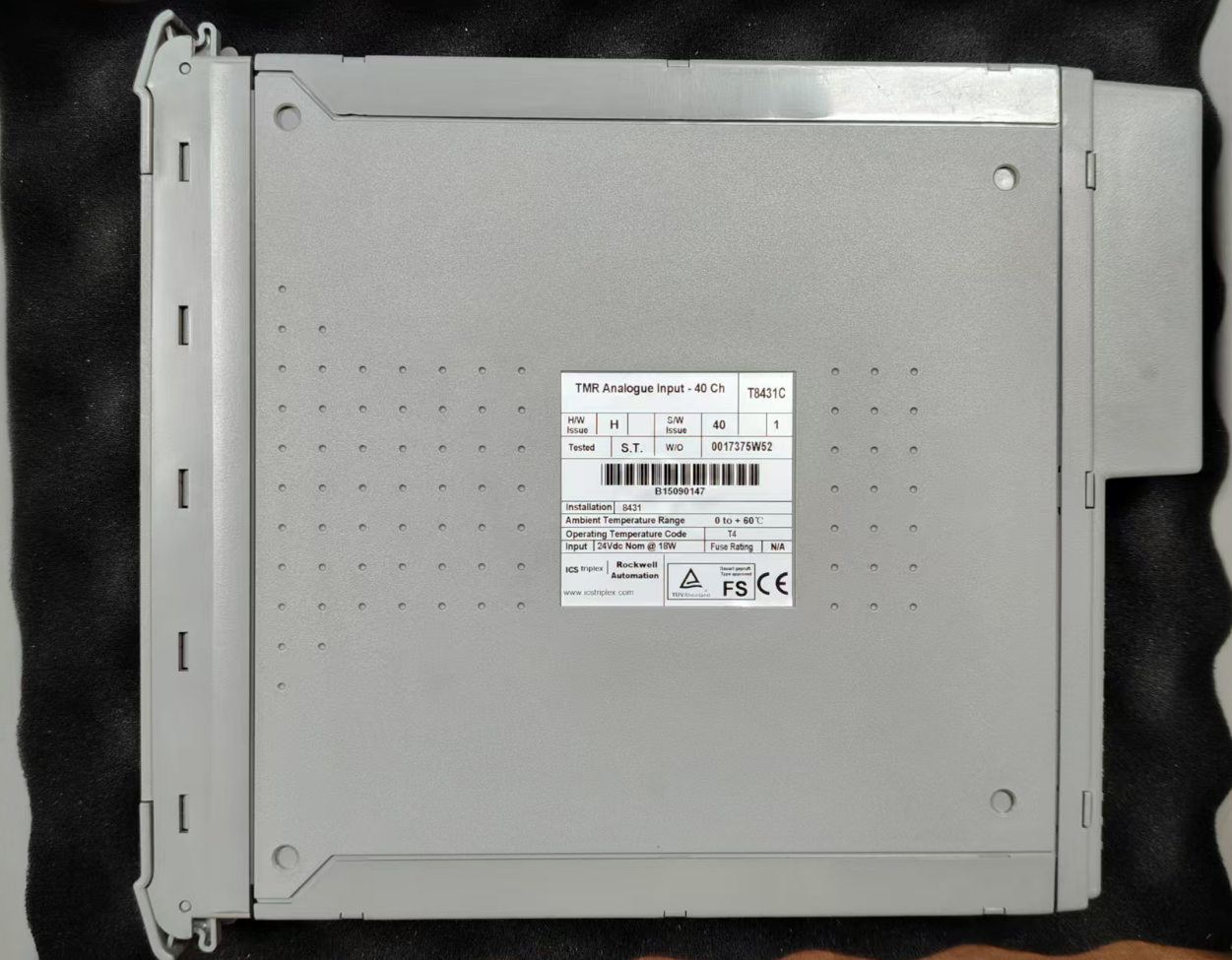

T8431C Invensys Triconex

O T8431C é o principal módulo de E/S da série Trusted TMR. Projetado especificamente para sistemas de controle industrial críticos para a segurança, este módulo é particularmente adequado para aplicações que exigem confiabilidade de sistema extremamente alta, como Sistemas Instrumentados de Segurança (SIS), Sistemas de Desligamento de Emergência (ESD) e Sistemas de Detecção de Chamas e Gás (F&G).

A principal função do módulo é adquirir com precisão sinais analógicos do campo e transmiti-los de forma segura e confiável ao controlador TMR dentro do sistema Trusted. Alimentado por uma fonte de alimentação industrial de 24 Vcc, o módulo oferece opções flexíveis de configuração e suporta sinais de corrente (como transmissores de temperatura, pressão e fluxo de 4-20 mA) e sinais de tensão.

• Tipo de produto: Módulo de entrada analógica TMR confiável
• Série: Série TMR confiável
• Número de canais de entrada: 40 canais
• Tipo de sinal de entrada: corrente 0-22 mA / tensão 0-6 VDC
• Tempo de atualização de amostragem: 0,5 ms
• Resolução: 3,9 μA (1/256 mA)
• Precisão de medição: ±1% da escala completa
• Precisão de calibração: 0,03%
• Tensão operacional: 20-32 VCC
• Consumo de energia: Aprox. 15-18 W
• Temperatura operacional: -5°C a +60°C (alguns modelos suportam -40°C a +70°C)
• Temperatura de armazenamento: -25°C a +70°C
• Umidade relativa: 10% a 95% UR (sem condensação)
• Tensão de isolamento: 2500 Vrms
• Classificação de proteção: IP20
• Montagem: montagem em rack de 19 polegadas (slots 4TE)
• Certificação de Segurança: SIL 3 (IEC 61508)

1. Certifique-se de que o conjunto do cabo de campo esteja instalado e posicionado corretamente
2. Use a chave de liberação para liberar a trava de ejeção do módulo, garantindo que a trava esteja totalmente aberta
3. Segure o ejetor e insira cuidadosamente o módulo no slot de destino
4. Pressione a parte superior e inferior do painel frontal do módulo para empurrá-lo totalmente no lugar
5. Feche o ejetor do módulo e certifique-se de que ele se encaixe na posição travada

Em usinas de energia, o T8431C é utilizado em sistemas de proteção contra excesso de velocidade para turbinas a gás e turbinas a vapor, bem como em sistemas de intertravamento de segurança para caldeiras. O módulo monitora parâmetros importantes como velocidade de rotação, temperatura, pressão e vibração em tempo real. Se algum parâmetro exceder a faixa segura, ele aciona imediatamente um mecanismo de proteção de desligamento para evitar danos ao equipamento e ferimentos pessoais.

Que tipos de sinais de entrada o T8431C suporta?
O T8431C suporta entradas de corrente de 0 a 22 mA e entradas de tensão de 0 a 6 VCC e pode ser configurado para várias faixas de sinal industrial padrão, como 0 a 10 V, 0 a 20 mA e 4 a 20 mA.

O T8431C suporta troca a quente?
Sim. O T8431C oferece suporte à funcionalidade hot-swap. Nas configurações Companion Slot ou SmartSlot, os módulos defeituosos podem ser substituídos enquanto o sistema está em execução, sem a necessidade de tempo de inatividade.

Qual é o ciclo de calibração do T8431C?
Recomenda-se realizar uma verificação de calibração nos canais de entrada a cada dois anos. Esta verificação detecta desvios de longo prazo e quaisquer imprecisões resultantes.

T8431 Ficha técnica (PDF)
