IS200TPROS1C GE Marca VIe

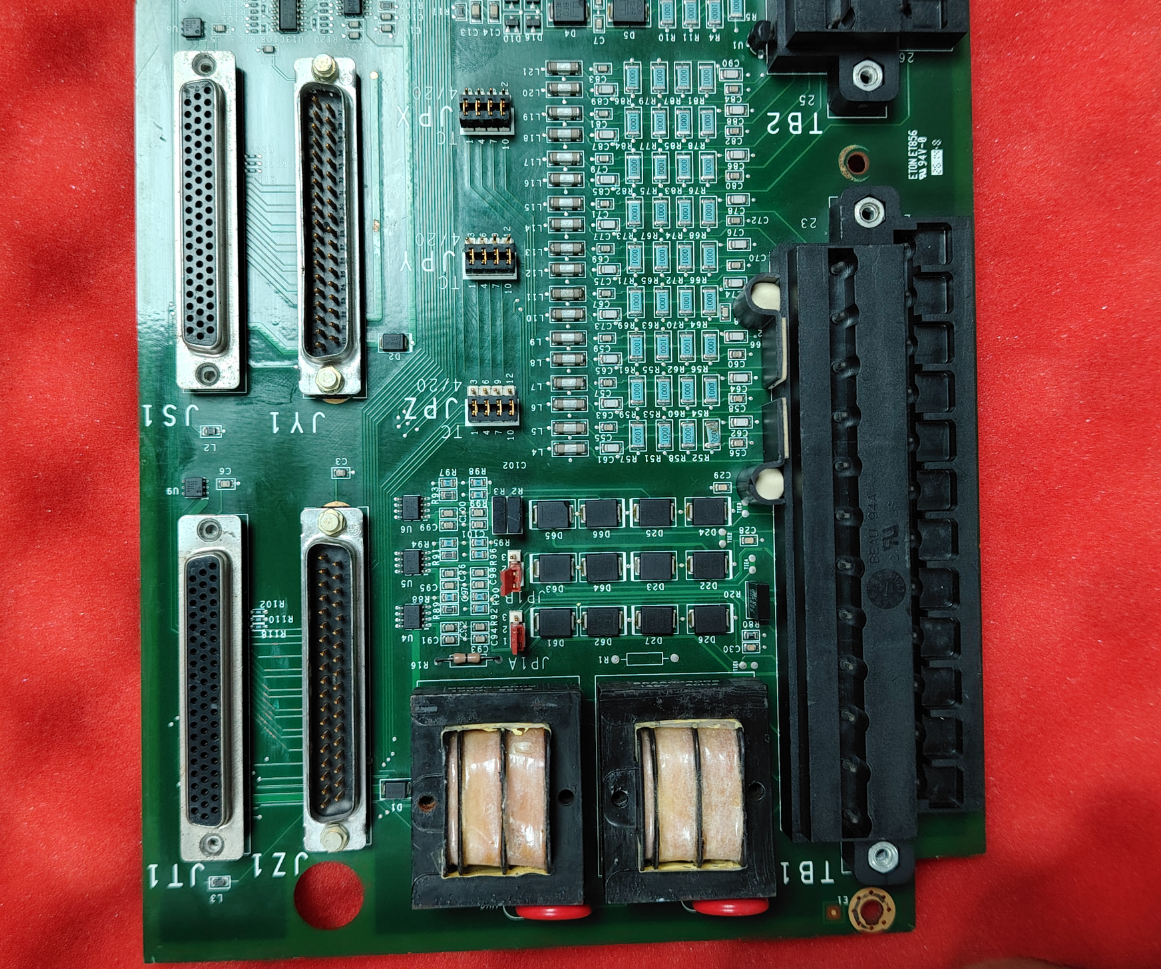

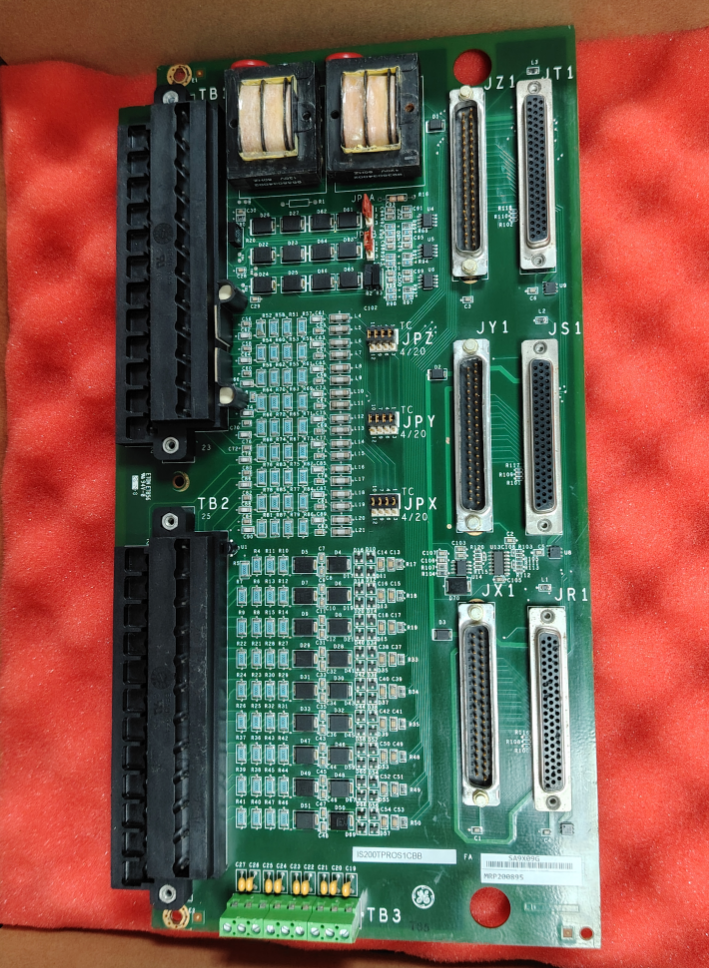

O IS200TPROS1C é uma placa terminal dedicada para módulos PPRO (Backup Turbine Protection) e YPRO (Mark VIeS Safety Backup) da série de sistemas de controle GE Mark VIe.Com um desenho de barreira (terminal de parafuso), fornece uma interface de sinal estável e segura em locais perigosos, ambientes de temperaturas extremas e sistemas de controlo críticos que exigem alta disponibilidade.

• Tipo de produto: Bloco terminal de parafuso removível
• Sistema: Sistema de controlo Mark VIe / Mark VIeS
• Aplicação principal: Para ligação e terminação de sinais em sistemas de controlo de turbinas a gás/turbinas a vapor
• Compatível com blocos terminais de estilo euro para fácil fiação no local
• Requisitos claros de diâmetro e torque do fio garantem uma ligação segura
• Funciona num vasto intervalo de temperaturas de -40°C a +70°C

Local de instalação:Este bloco terminal é instalado na parte inferior do chassi de E/S, como o IS220PPROS1B, ou numa ranhura designada.

Procedimento de fiação:Em primeiro lugar, use uma chave de fenda para soltar os parafusos da terminação e, em seguida, insira o fio de cobre retirado (recomendamos usar terminais prensados a frio do tamanho apropriado).Use uma chave de fenda ou chave inglesa para apertar os parafusos para o torque padrão de 9.6 in-lb (1,1 Nm) para completar a ligação.

Num gasoduto de transporte de gás natural, o utilizador tem instalado um sistema de controlo Mark VIe em conjunto com o módulo de E/S IS220PPROS1B e a placa terminal IS200TPROS1C.Esta placa terminal é usada para interfacer com sinais PT e sensores de velocidade, permitindo a monitorização em tempo real da velocidade da turbina e dos sinais de vibração,e alternando automaticamente para a lógica de proteção de reserva em caso de falha do sistema de controlo principal para garantir a desligamento seguro do equipamento.

O IS200TPROS1C pode ser adquirido separadamente?
Sim, está listado como um acessório independente e é tipicamente utilizado em conjunto com o chassi IS220PPROS1B.

Como é que é diferente do IS200SPROH1A?
O IS200TPROS1C é uma placa terminal (para fiação),enquanto o IS200SPROH1A é tipicamente um processador ou uma placa de controle principal utilizada em conjunto com módulos PPRO (detalhes específicos dependem do sufixo do modelo completo)Os dois desempenham funções diferentes no sistema.

O IS200TPROS1C requer proteção adicional contra sobrecorrência?
Sim, a documentação diz explicitamente que o IS200TPROS1C em si não fornece proteção contra sobrecorrentes para circuitos ligados a uma fonte de energia ativa.Os utilizadores devem fornecer um dispositivo externo de protecção contra a sobrecorrência (como um fusível) que cumpra as normas UL ou IEC..
