ICS Triplex T8891 Terminal de Campo de Saída de Velocidade Assy SOFTA

Produto:ICS Triplex T8891 Speed Output Field Terminal Assy (SOFTA)

Visão geral do produto

Visão geral do produto

The Trusted® Field Termination Assembly (FTA) - 24 Vdc Digital Input T8800 is designed to act as the main interface between a field device generating a digital signal and the Trusted TMR 24 Vdc Digital Input Module T8403.

Características: • 40 canais de entrada por FTA. • Conexões de dispositivos de campo padrão da indústria (2-cabos). • Compatibilidade com trilhos DIN padrão. • Instalação e ligação simples. • Operação de 24 Vdc.• Conexão SmartSlot para substituição a quente de módulos de entrada. • Fornecimento de energia de campo fundido por canal. • Indicação de integridade da fonte de energia de campo por diodo emissor de luz (LED) incorporado.

O Trusted 40 Channel 24 Vdc Digital Input Field Termination Assembly T8800 fornece terminação para um máximo de 40 canais de entrada de vários tipos de dispositivos de campo que geram uma entrada digital.A figura 2 abaixo mostra a configuração de um único canal.

A fonte de alimentação para o campo é derivada de duas fontes de alimentação de 24 Vdc, que são "comunicadas" através de diodos na FTA.O fornecimento é então alimentado para cada canalA tensão de alimentação para o campo é alimentada através do fusível de 50 mA. Isso limita efetivamente a corrente no circuito do campo.O sinal de entrada (digital) do dispositivo de campo é alimentado diretamente para o módulo de entrada digitalOs componentes de monitorização da linha (se necessário) fornecem os limiares necessários utilizados pelo módulo de entrada para detectar o estado do circuito de campo/dispositivo, ou seja, circuito aberto/curto, alarme, etc.O cabo que liga os 40 canais do módulo de entrada ao FTA termina na tomada SK1 de 96 vias. Os sinais SmartSlot (versão 1) do módulo são conectados ao SK1. O conector SmartSlot é SK2 e também é um soquete de 96 vias.Este conector não é utilizado quando o SmartSlot Versão 2 é empregado no Sistema ConfiávelAs duas fontes de alimentação de campo dc estão ligadas à FTA através de um bloco terminal PWR TB de 5 vias.Os sinais de entrada do campo (40-off) são conectados por arranjos de 2 fios terminados em 12 blocos terminais de 3 vias e 2 de 2 vias

Características:

• 40 canais de entrada por FTA.
• Conexões de dispositivos de campo padrão da indústria (2 fios).
• Compatibilidade com os carris DIN normalizados.
• Instalação e ligação simples.
• operação de 24 Vdc.
• Conexão SmartSlot para a substituição a quente de módulos de entrada.
• Fornecimento de energia de campo fundido por canal.
• Indicação de integridade da fonte de alimentação do campo pelo diodo emissor de luz (LED) incorporado.

Detalhes da entrega:

Garantia: 12 meses.
Tempo de execução: 1-2 dias úteis.
Tipo de pagamento:T/T e Western Union.
Parceiros de correio: DHL, UPS, TNT, FedEx e EMS.
Especificação técnica, manuais e fichas de dados: Disponível mediante pedido.

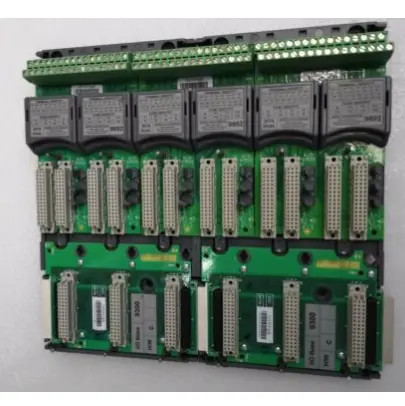

Imagem:
