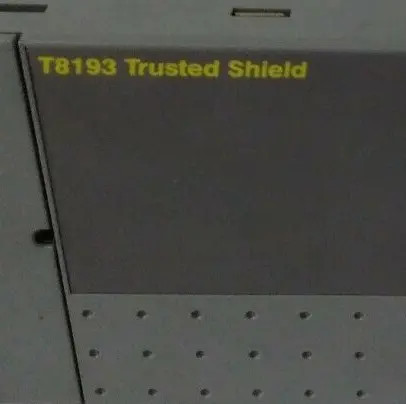

ICS Triplex T8193 SHIELD PARA MÓDULO DE CONTROLLEIRO 3SLOT Confiável

PRODUTO: ICS Triplex T8193 SHIELD PARA MÓDULO CONTROLADOR TRUSTED DE 3 SLOTS

Visão Geral do Produto

Visão Geral do Produto

Este documento fornece informações gerais para o Adaptador de Interface do Processador Trusted® T812X. O Adaptador fornece acesso fácil às portas de comunicação do Processador Triplo Modular Redundante (TMR) Trusted (T8110B & T8111) no Chassi do Controlador para o Sistema de Controle Distribuído (DCS) e outros links. A unidade também é usada para habilitar uma série de recursos estendidos disponíveis no Processador TMR Trusted, incluindo recursos para a recepção de sinais de sincronização de tempo IRIG-B, permitindo o uso de Peer to Peer Duplo (‘aprimorado’) e permitindo que o Sistema Trusted se torne Mestre MODBUS.

Recursos:

• Permite fácil acesso para que sistemas externos se comuniquem com um Processador TMR Trusted. • Fácil instalação (conecta-se diretamente à parte traseira do Chassi do Controlador). • Duas conexões RS422/485 configuráveis de 2 ou 4 fios. • Uma conexão RS422/485 de 2 fios. • Conexões de falha/falha para Processadores Ativos e em Espera. • Conexão de diagnóstico do processador. • Conexões do monitor de desligamento da PSU. • Opção para conectar sinais de sincronização de tempo IRIG-B122 e IRIG-B002. • Opção para habilitar o Mestre MODBUS na Interface de Comunicações Trusted.

O Adaptador de Interface do Processador Trusted T812x foi projetado para ser conectado diretamente à parte traseira de uma posição do Processador TMR Trusted em um Chassi do Controlador Trusted T8100. O Adaptador fornece uma interface de conexão de comunicação entre o Processador TMR Trusted e sistemas remotos. O Adaptador também oferece a opção de conectar sinais de sincronização de tempo IRIG-B ao Processador. A conexão entre o Adaptador e o Processador TMR Trusted é feita por meio de dois conectores DIN41612 tipo E de 48 vias (SK1), um para conexão aos Processadores Ativo e em Espera.

O Adaptador compreende uma PCB na qual as portas de comunicação, conectores IRIG-B e ambos os soquetes SK1 (conectores para os Processadores TMR Trusted Ativo/em Espera) são montados. O Adaptador está contido em um gabinete de metal e foi projetado para ser encaixado no conector apropriado na parte traseira do Chassi do Controlador. Botões de liberação são fornecidos para permitir que o Adaptador seja desconectado. As portas de comunicação disponíveis no Adaptador são RS422/RS485 de 2 fios na Porta 1 e RS422/RS485 de 2 ou 4 fios nas Portas 2 e 3. Um ponto de aterramento é fornecido na PCB para que o aterramento do Chassi do Processador seja conectado à carcaça do Adaptador e ao aterramento do rack do módulo. É um requisito importante de segurança e Descarga Eletrostática (ESD) que a ligação equipotencial seja conectada e mantida.

Detalhes da entrega:

Garantia: 12 meses.
Prazo de entrega: 1-2 dias úteis.
Tipo de pagamento: T/T e Western Union.
Parceiros de courier: DHL, UPS, TNT, FedEx e EMS.
Especificação técnica, manuais e fichas de dados: Disponíveis mediante solicitação.
