ICS Triplex T8100 Confiável TMR Controlador Chassis

PRODUTO: Chassi do Controlador TMR Trusted T8100 da ICS Triplex

Visão geral do produto

Visão geral do produto do chassi do controlador Trusted

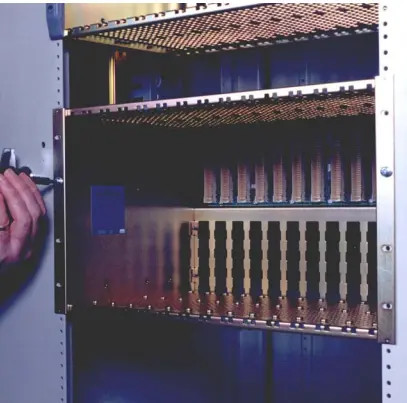

O chassi do controlador Trusted® pode ser montado em estrutura giratória ou fixa e abriga o processador Triple Modular Redundant (TMR) Trusted e os módulos de entrada/saída (E/S) e/ou interface Trusted. O chassi pode ser montado em painel (traseiro) pela adição de um kit de montagem em painel (T8380), que compreende um par de suportes com orelhas voltadas para trás. O backplane do Inter-Module Bus (IMB) faz parte do chassi do controlador Trusted e fornece interconexão elétrica e outros serviços para os módulos.

• Slots do processador TMR Trusted de 90 mm (3,6 polegadas) x 2 mm. • Slots de módulo de E/S e/ou interface Trusted de largura única de 30 mm (1,2 polegadas) x 8 mm. • Sem peças internas que possam ser reparadas pelo usuário. • Montagem rápida. • Ferramentas/peças mínimas. • Capacidade de conector de porta de E/S DIN 41612 de 32, 48, 64 e 96 vias. • Opções de entrada de cabos. • Arrefecimento por convecção dos módulos através do chassi

O chassi do controlador pode ser preenchido de diferentes maneiras, dependendo dos requisitos de cada sistema, para acomodar um máximo de 8 slots de módulo de E/S e/ou interface Trusted de largura única (30 mm) e até dois processadores TMR Trusted de largura tripla (90 mm). A montagem do chassi possui posições de parafuso, quatro em cada flange, que são usadas para permitir a fixação segura aos suportes laterais na estrutura. Os módulos são inseridos deslizando-os cuidadosamente para sua posição no slot, garantindo que os canais 'U' das caixas superior e inferior do módulo engatem nas guias elevadas das placas superior e inferior do chassi. As alavancas ejetoras nos módulos prendem os módulos sem alça dentro do chassi. Um espaço de 90 mm deve ser fornecido entre os chassis em uma estrutura para auxiliar no processo de resfriamento.

Detalhes da entrega:

Garantia: 12 meses.
Prazo de entrega: 1-2 dias úteis.
Tipo de pagamento: T/T e Western Union.
Parceiros de correio: DHL, UPS, TNT, FedEx e EMS.
Especificação técnica, manuais e fichas de dados: Disponíveis mediante solicitação.
