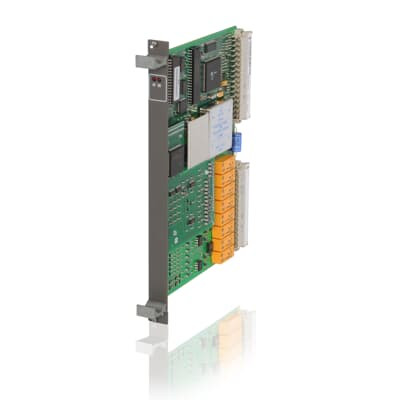

Produto:Modulo de controlo ABB 83SR04F-E GJR2390200R1210

Descrição

O módulo é utilizado para armazenamento de programas binários e analógicos
A função de controlo das tarefas no nível de comando da unidade, do grupo e da unidade.
ser utilizados para as seguintes aplicações:
- Controlo de accionamento de accionamentos unidireccionais
- Controle de accionamento dos atuadores
- Controle de accionamento de válvulas eletromagnéticas
- Grupo de controlo de funções binárias
(sequencial e lógico)
- Controle em 3 passos
- Condicionamento do sinal.
O módulo destina-se a ser utilizado em ligação com a estação de processamento multiuso.
O módulo pode ser operado em três modos diferentes:
- Modo de controlo binário.
(e funções analógicas básicas)
com tempo de ciclo variável
- Modo de controlo analógico
(e controlo binário)
com uma duração de ciclo fixa e selecionável
- Modo de condicionamento do sinal
com tempo de ciclo fixo e saída de bits de perturbação
O modo de funcionamento é selecionado por bloco de funções
TXT1, que é o primeiro a aparecer na estrutura.
No modo de controlo binário, até 4 grupos de funções binárias
comandos ou 4 comandos de accionamento, ou combinações de accionamento e
Os controles de grupos de funções binárias podem ser implementados para cada
módulo (tendo em conta o tempo de ciclo do módulo).
No modo de comando analógico, um máximo de 4 comandos analógicos
Loops sob a forma de controladores de 3 passos - dependendo da
Regulação do tempo do atuador - pode ser implementado para cada
módulo (ver “Modos de funcionamento”).
O módulo incorpora 4 interfaces de hardware para o equipamento de comutação e o processo.

Dados de encomenda:
83SR04-E/R1210 Número de ordem: GJR2390200R1210
