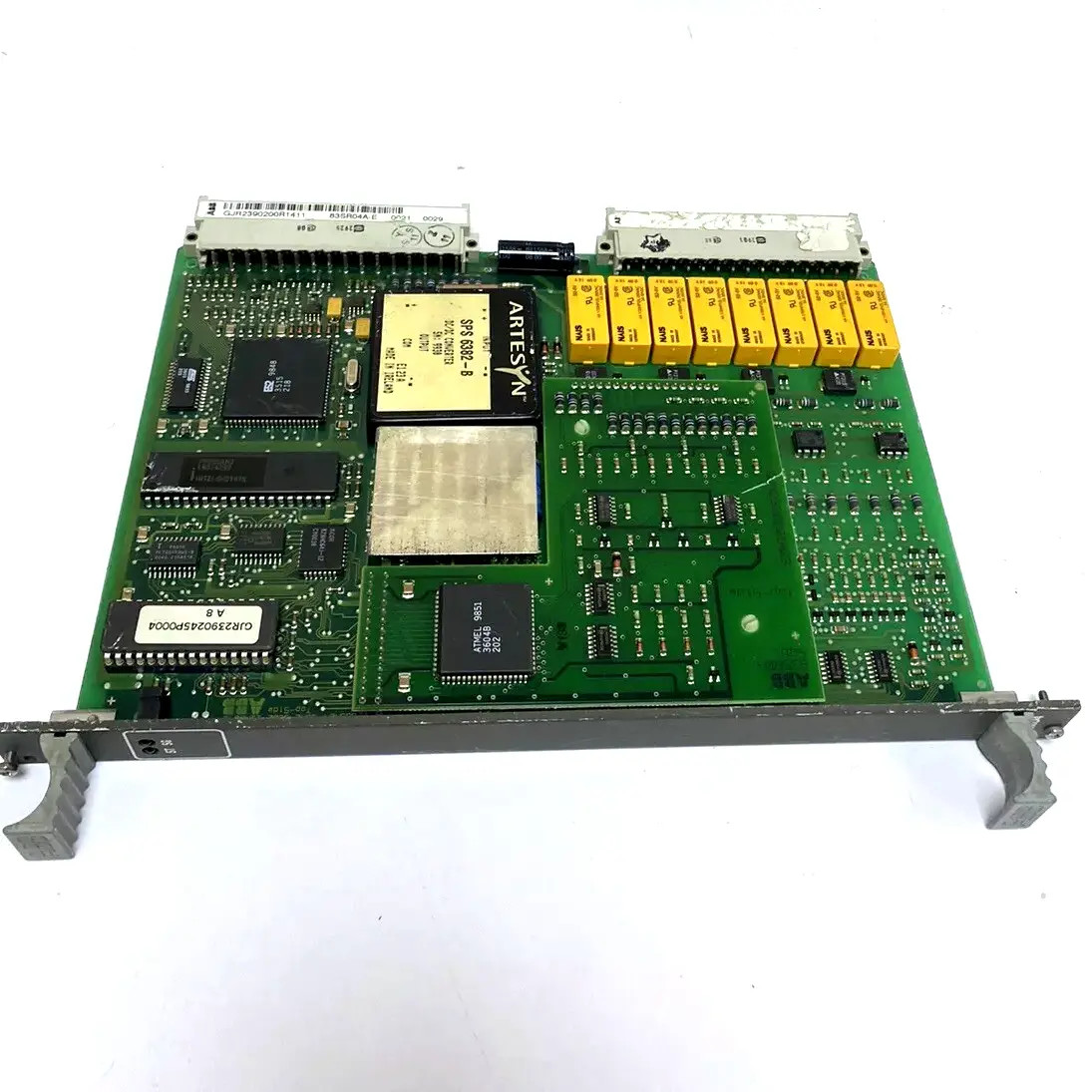

Produto:83SR04 GJR2390200R1210 83SR04G-E ABB Modulo de controlo de processamento de sinal de controlo binário e analógico

Descrição

O módulo descrito parece ser um módulo de controlo versátil utilizado para diversos tipos detarefas de controlo binário e analógicoem diferentes níveis de controlo, incluindoControle de tração,controlo de grupo, econtrolo da unidadeAbaixo está um resumo e explicação das suas características, funções e aplicações:

Características e funções principais:

1. Tarefas de controlo: O módulo é utilizado para armazenarprogramasque gerenciam ambosbinárioeFunções de controlo analógicasPode lidar com uma variedade de tarefas de controlo, incluindo:
   • Controle da unidadepara acionamentos unidirecionais.
   • Controle da unidadepara actuadores e válvulas de solenoide.
   • Controle de grupos de funções binárias(como o controlo sequencial e lógico).
   • Controle em 3 passospara diferentes tipos de operações.
   • Condicionamento do sinalPara melhorar a precisão do sinal ou para ajustá-lo para posterior processamento.
2. Modos de funcionamento: O módulo suporta três modos de funcionamento distintos, cada um adequado a diferentes cenários de controlo:
   • Modo de controlo binário (com funções analógicas básicas): Este modo opera com um tempo de ciclo variável e suporta controlo binário (estados ligados/desligados ou lógicos) e funções de controlo analógicas básicas.
   • Modo de controlo analógico (com controlo binário): Neste modo, o tempo de ciclo é fixo e selecionável.
   • Modo de condicionamento do sinal: Utilizado para modificar sinais, este modo opera com um tempo de ciclo fixo e pode emitir um "bit de perturbação" para indicar quaisquer erros ou problemas no processamento do sinal.
3. Programa de usuário e memória: O programa de utilizador do módulo é armazenado noMemória não volátil (EEPROM)O programa pode ser carregado ou alterado através doPDDS (Sistema de Distribuição de Dados de Processo)Utilizando o sistema de autocarro, tornando o módulo flexível e fácil de reconfigurar.
4. Atribuição automática de endereço: O módulo define automaticamente o seu endereço quando ligado a umEstação de processamento multiuso, simplificando a instalação e a configuração sem a necessidade de configuração manual de endereços.
5. Verificação de erros e paridadeO módulo tem uma verificação de erro embutida para a integridade da comunicação. Verifica a transferência sem erros de telegramas recebidos do autocarro da estação com base em seus bits de paridade.Adiciona bits de paridade aos telegramas enviados para o autocarro para garantir a transmissão de dados sem erros.
6. Fornecimento de energia e tensão: O módulo funciona com um+24 V DCa tensão de funcionamento e gera internamente vários níveis de tensão para alimentar as interfaces de processo (US11, US21, US31, US41).Estas tensões são à prova de curto-circuito e projetadas para evitar a interação entre os diferentes níveis de alimentação.
7. Diagnóstico e indicadoresO módulo fornece diagnósticos através deIndicadores LEDno painel frontal:
   • ST (perturbação): Esta luz indica uma perturbação no interior do módulo ou na comunicação de dados com o módulo.
   • SG (perturbação do módulo): Indica problemas ou falhas no próprio módulo.
8. InterfacesO módulo inclui:4 interfaces de hardwareEstas interfaces são concebidas para uma conectividade e operação flexíveis dentro dos sistemas industriais, permitindo o controlo e a monitorização.

Aplicações:

O módulo pode ser utilizado em vários sistemas industriais de automação e controlo para aplicações como:

• Controle da unidade:
  • Para controlar acionamentos unidirecionais, atuadores e válvulas solenoides, este módulo fornece o condicionamento de sinal necessário e a lógica de controlo.
• Controle sequencial e lógico:
  • O modo de controlo do grupo de funções binárias é utilizado para implementarcontrolo lógico sequencialoucontrolo passo a passoA utilização de máquinas de processamento é ideal para aplicações como linhas de fabrico, transportadores ou robôs de montagem.
• Condicionamento do sinal:
  • O módulo pode ser utilizado paraCondicionamento do sinal, que é importante para garantir que os sinais de entrada sejam processados com precisão antes de serem enviados para o controlador ou outro equipamento de processamento.
• Controle de três passos:
  • Em casos em que os processos exigem umaControle em 3 passos(como no controlo da temperatura, no controlo do motor ou noutros sistemas de três estados), este módulo fornece a funcionalidade necessária.

Benefícios:

1. Flexibilidade: A capacidade de selecionar diferentes modos de funcionamento (controle binário, controlo analógico, condicionamento do sinal) torna o módulo adaptável a uma ampla gama de aplicações e casos de utilização.
2. Tratamento de erros e integridade da comunicação: Os controlos de paridade integrados e a comunicação de erros através deIndicadores LEDContribuir para garantir uma comunicação fiável e a integridade do sistema, tornando o módulo mais robusto em ambientes industriais.
3. Facilidade de integração: A definição automática de endereços e a compatibilidade com estações de processamento multiuso facilitam a integração do módulo em sistemas maiores, reduzindo o tempo de instalação e a complexidade.
4. Compacto e confiável: O design compacto e o diagnóstico robusto (com indicadores de perturbação) tornam este módulo adequado para ambientes industriais críticos onde a fiabilidade do sistema é essencial.

Conclusão:

Este módulo é uma solução de controlo potente e flexível que combinacontrolo binário e analógico,Condicionamento do sinal, eVerificação de errosA sua utilização em várias aplicações industriais, desde o controlo de acionamento até à lógica sequencial e ao condicionamento do sinal, torna-a uma opção versátil para sistemas de automação complexos.De peso superior a 20 g/m2, controlo de processos, ou qualquer aplicação que exija um controlo preciso sobre acionamentos, atuadores ou sensores, este módulo oferece um desempenho fiável, eficiente e adaptável.
