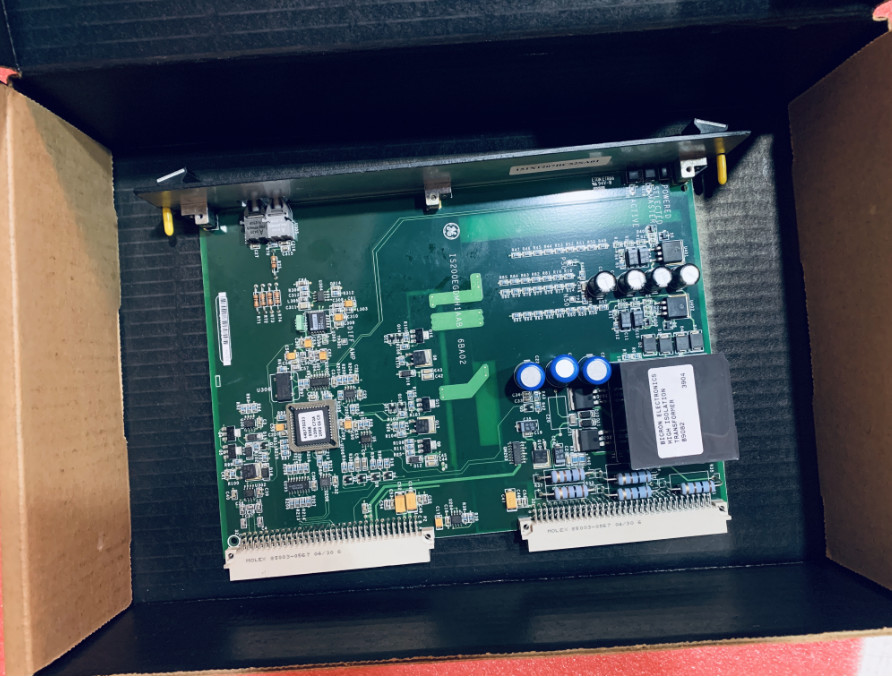

Produto:IS200EGDMH1AFG Módulo de detecção de terreno do excitador

Descrição

IS200EGDMH1AFG é um módulo de detecção de terreno de excitação fabricado e projetado pela General Electric como parte da série EX2100 usada nos sistemas de controle de excitação da GE.O módulo de detecção de solo IS200EGDMH1 é utilizado no controlo de excitação EX2100.É uma placa de fator de forma dupla, de altura dupla (6U) que é montada no rack Exciter Power Backplane (EPBP).O detector de terra campo detecta campo resistência de vazamento-idade entre qualquer ponto do circuito de campo gerador para o soloA localização dos EGDM (s) é mostrada na Figura 1.detecta a tensão através da resistência do sensor de terra e envia o sinal para o EGDM (s) através de um cabo de nove condutoresO módulo EXAM é montado no módulo de alta tensão situado no painel auxiliar.

Num comando redundante, o conjunto de três placas EGDM é configurado como Controlador (C), Mestre 1 (M1) e Mestre 2 (M2).A configuração para cada EGDM é controlada por um conjunto de pinos de programa no conector P2A informação sobre qual o mestre fornece o sinal de accionamento para a resistência do sensor no módulo de atenuação é enviada do DSPX, através do EISB no rack do controlador, para o EGDM C.Ao receber esta informação através do link de fibra óptica, C ou alimenta o relé no módulo atenuador se M2 for o condutor, ou deixa-o sem alimentação se M1 for o mestre escolhido.Um sinal diferencial é enviado para M1 e M2 indicando o capitão escolhido.Este sinal activa o gerador de sinal no mestre ativo e selecciona a fonte de comando de ensaio em cada módulo (M1, M2 e C).Agora o mestre ativo recebe um sinal de oscilador através da ligação de fibra óptica do DSPX através do EISB que ele converte em um sinal positivo ou negativo de 50 voltsEsta tensão de onda quadrada é enviada por cabo para o módulo EXAM e aplicada a uma extremidade do resistor Sense.

O condicionador de sinal recebe um sinal diferencial atenuado (10:1) do resistor Sense no módulo EXAM.O condicionador de sinal é um amplificador diferencial de ganho de unidade simples com uma alta taxa de rejeição de modo comum seguido de um conversor A-a-D (VCO de oscilador controlado por tensão)O VCO alimenta um transmissor de fibra óptica.O circuito do condicionador de sinal é alimentado por uma fonte de alimentação isolada para manter a segurança do pessoal e do equipamento devido à alta tensão de modo comum no Sensor ResistorO condicionador de sinal pode medir o nível de saída do amplificador de potência por aterramento do lado ponte do Sensor de Resistência atenuado a comando da seção de controle.

Características:

• A secção C do controlador recebe todos os sinais de programação e controlo das várias fontes para determinar qual o módulo que será o mestre.Também recebe o sinal do oscilador do DSPX para que possa gerar um comando de teste em cada transição do sinal do oscilador.

• O comando de ensaio é um sinal de 250 ms de comprimento que pode ser reativado a cada transição do sinal do oscilador (mesmo que o período do sinal seja inferior a 250 ms).

• Este comando de ensaio é então enviado para a secção de controlo de cada módulo (M1, M2 e C) para gerar um sinal de ensaio de 250 ms de comprimento a cada transição positiva do comando de ensaio.Este sinal não pode ser reativado e, por conseguinte, as transições devem estar separadas por mais de 250 ms antes de poder ser gerado outro sinal de ensaio..

• A secção de alimentação recebe 24 V dc do EPSM apropriado através do EPBP (backplane).Converte isto em ±65 V dc (não isolado) para o amplificador de potência na secção do gerador de sinal, e +5 V dc (isolado) e ±15 V dc (isolado) para o condicionamento do sinal.

• A saída do amplificador de potência é uma fonte de tensão com uma impedância de saída inferior a 1,0 Ohm.e com um período de funcionamento normal de 5 segundosDurante o ensaio, o período diminui para 400 ms.
•
•
