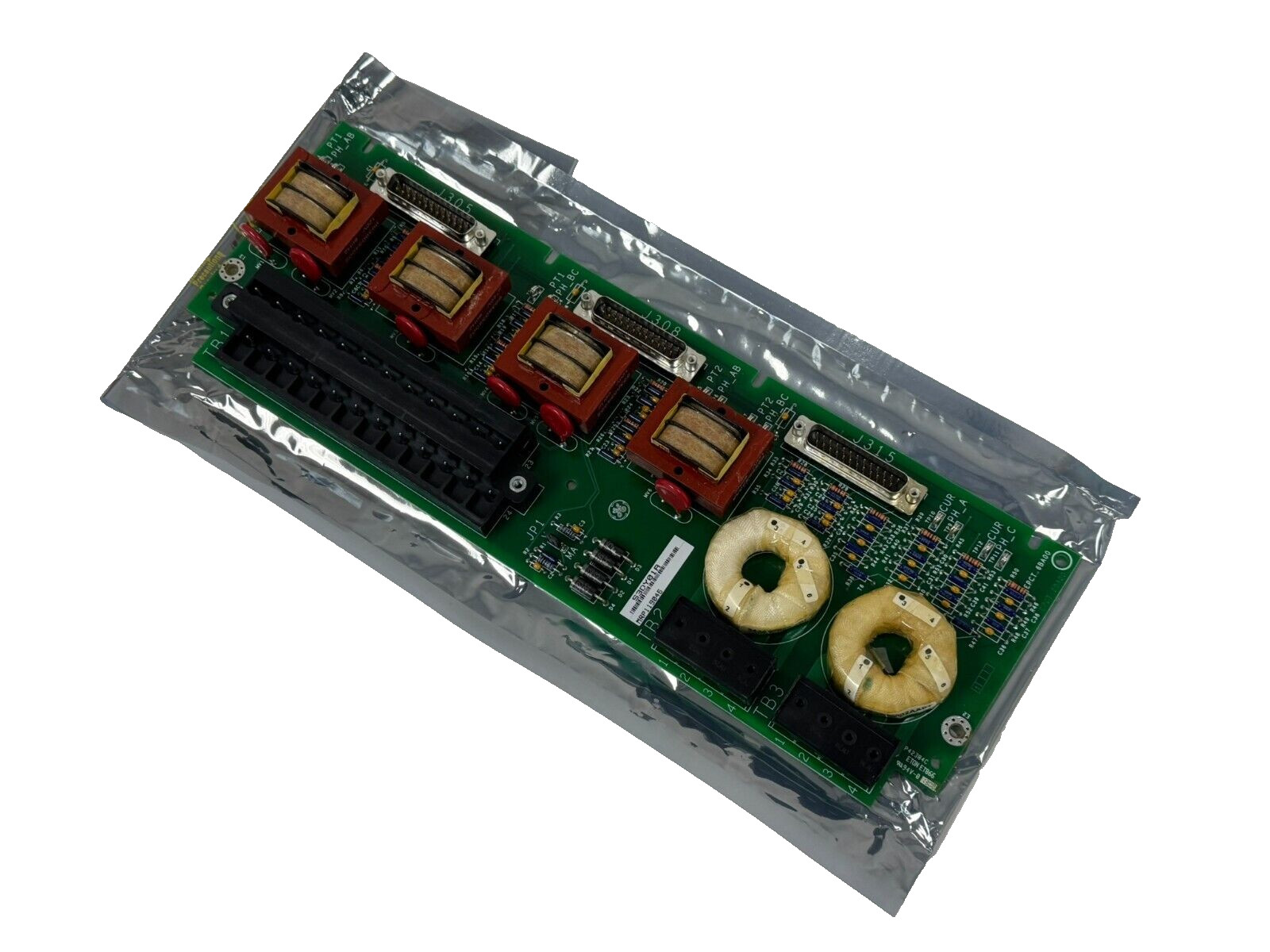

IS200EPCTG1AAA Exciter PT/CT Terminal Board

Descrição

IS200EPCTG1AAA é uma placa terminal Exciter PT/CT (EPCT) desenvolvida pela GEÉ parte do sistema de excitação EX2100.A placa terminal do excitador PT/CT (EPCT) serve como um componente indispensável projetado especificamente para lidar com medições críticas da tensão e da corrente do gerador através de transformadores de isolamentoEsta placa integra duas entradas de voltagem do transformador potencial do gerador de 3 fases (PT) e duas entradas do transformador de corrente do gerador (CT), oferecendo opções de corrente de 1 A ou 5 A.Todos os sinais de saída dos transformadores de isolamento são efetivamente ligados à placa EMIOAlém disso, o EPCT acomoda uma única entrada analógica, capaz de aceitar entradas de tensão ou corrente.Para aplicações que exijam a máxima fiabilidade, o sistema pode incorporar até três placas EPCT, garantindo redundância e robustez do sistema.

• A funcionalidade da placa envolve receber tensões do gerador dos transformadores potenciais do cliente, direcionando essas entradas através de interruptores para o TB1.Esta configuração permite comprimentos de cabo de até 1000 pés usando 12 AWG fioAs entradas PT, que operam normalmente a 115 V rms nominais e a uma frequência de 50/60 Hz, são fundidas para assegurar a protecção contra potenciais anomalias eléctricas.
• Dentro da placa, dois transformadores de isolamento efetivamente executam uma medição de tensão delta aberta de três fios, gerando uma saída de 1.533 V rms a partir de uma entrada de 115 V rms.duas entradas de corrente do gerador dos CT estão ligadas a blocos terminais não ligáveis, TB2 e TB3. Cada transformador de corrente possui um enrolamento rms 0-1 A e um enrolamento rms 0-5 A, com apenas um ligado ao EPCT. O comprimento do cabo do transformador para a placa pode se estender até 1000 pés,com um diâmetro de fio de até 10 AWG para uma transmissão fiável.
• Incorpora quatro pontos de ensaio de tensão (TP9-12), estrategicamente posicionados em cada perna do lado secundário dos transformadores de isolamento de corrente do gerador.É crucial notar que estes pontos de ensaio não devem ser ligados à terra através do dispositivo de medição.
• Esta decisão de projeto é essencial para garantir medições precisas e evitar eventuais interferências que possam comprometer a precisão da medição.
• O layout da placa, conforme descrito no layout da placa, mostra a disposição dos componentes.essenciais para as respectivas mediçõesO bloco terminal TB1, mantido no seu lugar por dois parafusos, é concebido para ser removido se necessário.que serve como medida de proteção contra uma possível situação de circuito aberto CT.
• Em uma configuração de controlo simples, os sinais de tensão são direcionados através do conector J305 para a placa EMIO situada no controlador M1.Estes sinais são distribuídos, permitindo a conexão com os conectores J305, J308 e J315. Posteriormente, eles são transmitidos para os controladores M1, M2 e C, garantindo redundância e resiliência do sistema.
• Facilitar as medições através de oito pontos de ensaio de tensão (TP1-8), estrategicamente localizados em cada perna do lado secundário dos transformadores de isolamento.Estes pontos de ensaio oferecem acesso conveniente para fins de diagnóstico e ensaio.
• O sistema incorpora três conectores sub-D de 25 pinos, designadamente J305, J308 e J315. Estes conectores são designados para conexões de cabo para o plano de fundo EBKP,permitir uma ligação perfeita ao quadro EMIO, facilitando assim a comunicação e a transferência de dados dentro da configuração do sistema.
