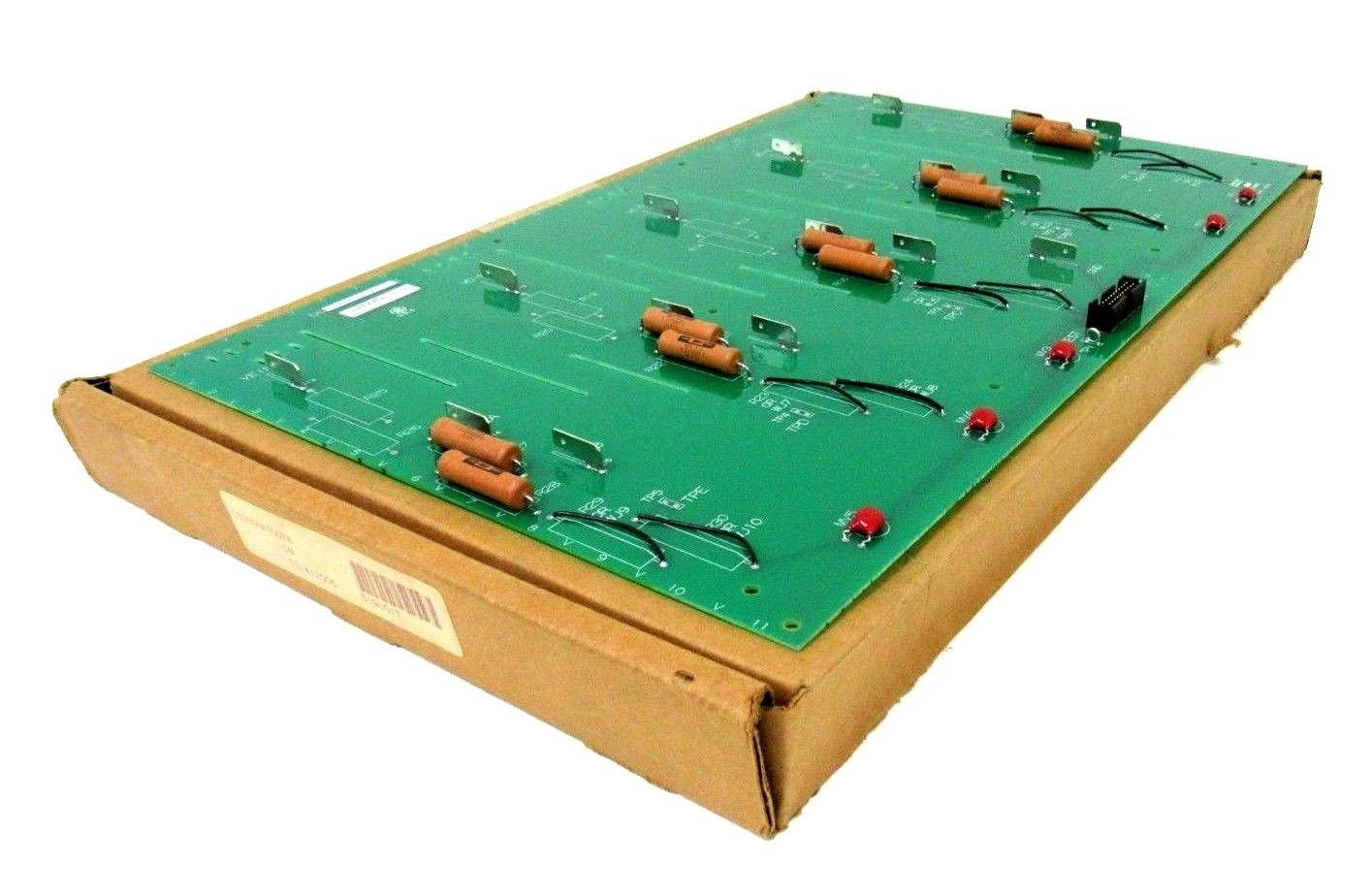

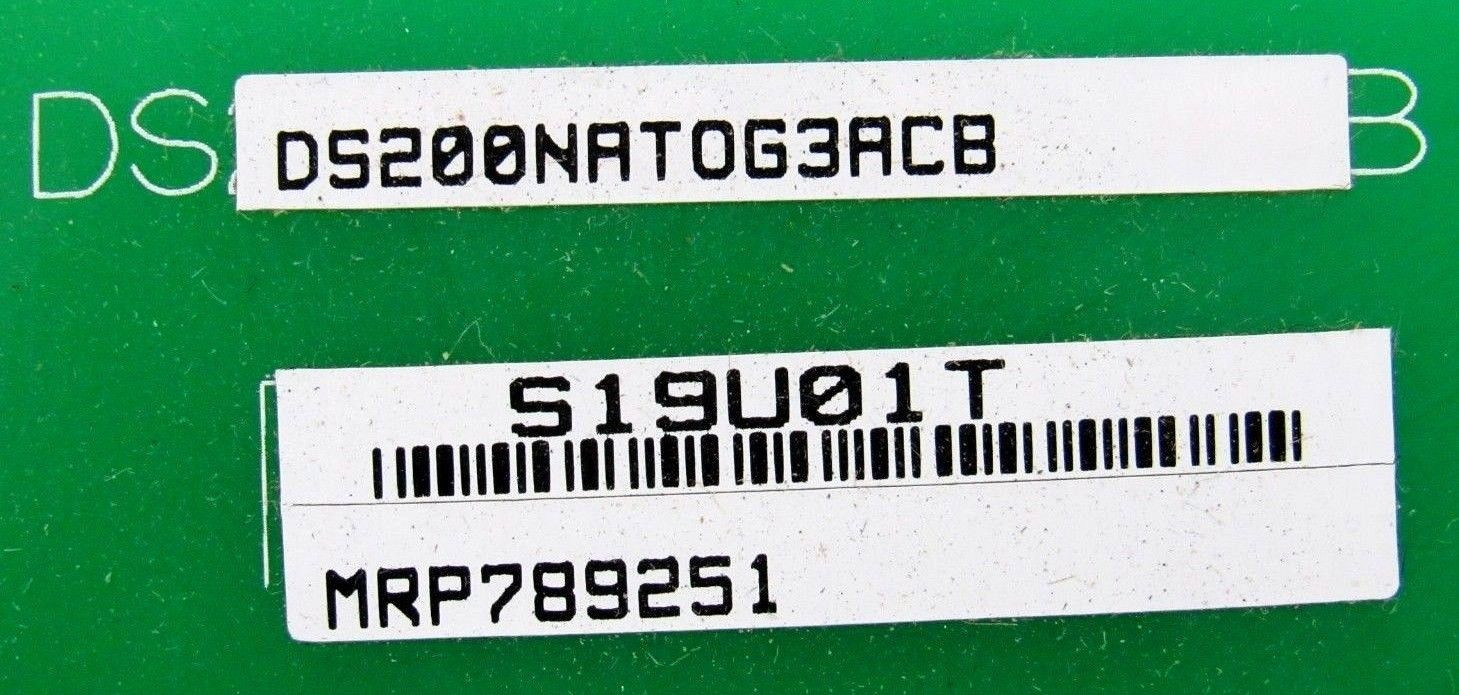

Produto:PLACA DE CIRCUITO DS200NATOG3ACB GENERAL ELECTRIC

DS200NATOG3ACB é uma placa de dimensionamento de feedback de tensão desenvolvida pela GE.Faz parte do sistema de controle GE Speedtronic Mark V. Ele gerencia e dimensiona o feedback de tensão de uma ponte SCR (Retificador Controlado por Silício). Sua função principal é atenuar as tensões CA e CC produzidas pela ponte SCR, o que é essencial para uma medição precisa do feedback.

Recursos

• A placa funciona reduzindo a amplitude das altas tensões geradas pela ponte SCR para níveis que podem ser processados com segurança e precisão pelo sistema de controle. Essa atenuação garante que os sinais de feedback da ponte SCR sejam precisos e confiáveis.
• Além de sua função de atenuação, a placa se integra a outros componentes críticos do sistema de controle. Ela colabora com uma placa de distribuição e status de gate, que gerencia a distribuição de pulsos de gate e sinais de status necessários para a operação da ponte SCR. A placa também se comunica com um backplane VME, que fornece a conectividade e os caminhos de comunicação necessários para a integração do sistema.
• Ao atenuar as tensões da ponte SCR e trabalhar em conjunto com a placa de distribuição de gate e o backplane VME, a placa garante que o feedback de tensão seja dimensionado com precisão e integrado de forma eficaz ao sistema de controle. Isso contribui para a estabilidade geral e o desempenho do sistema elétrico.

Entrada

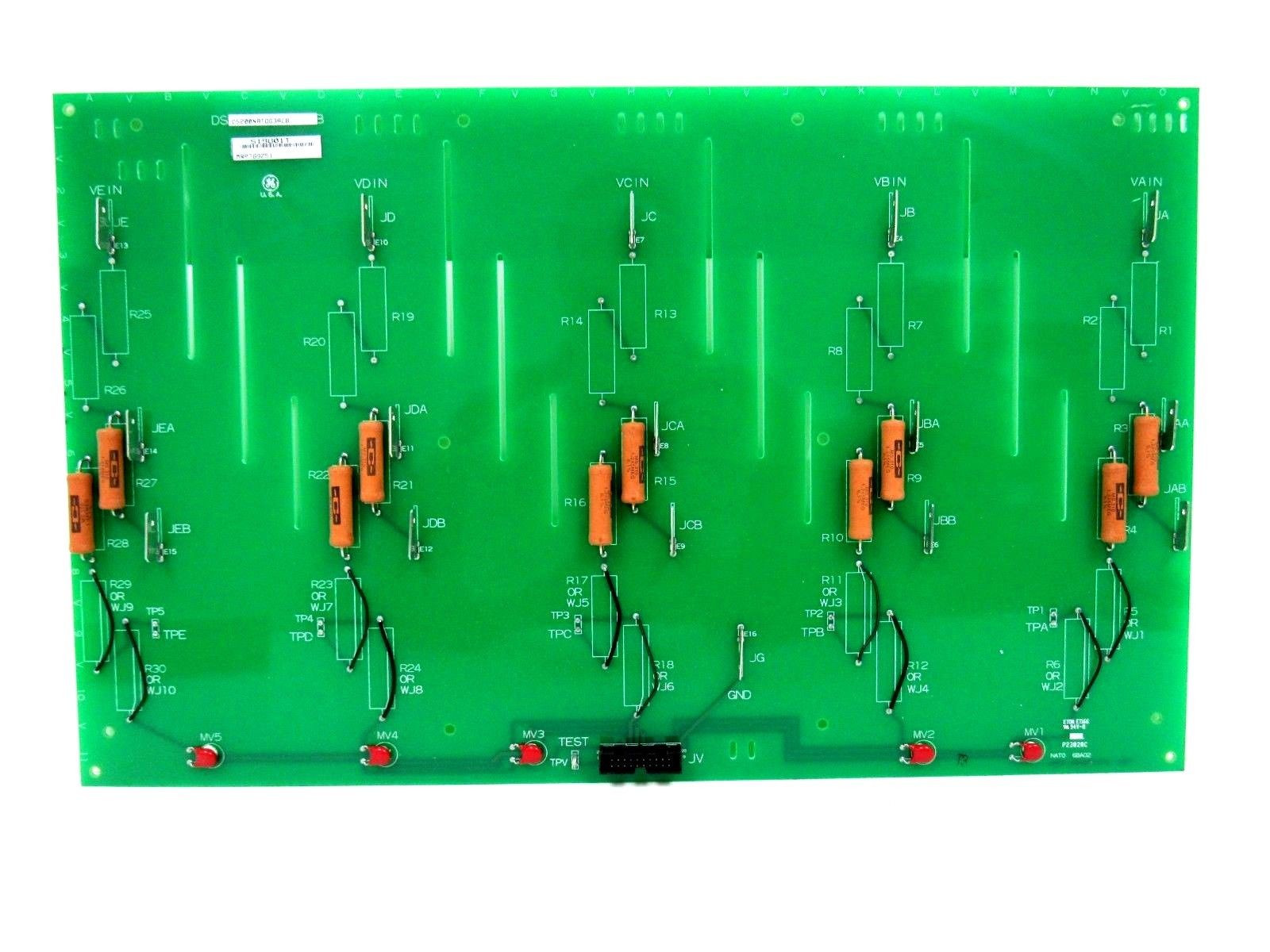

• A placa é projetada com cinco cadeias idênticas em série de resistores de precisão. Essas cadeias são especificamente dispostas para lidar com diferentes tipos de entradas de tensão.
• Há uma cadeia dedicada a cada uma das três fases CA da ponte SCR, bem como uma cadeia para as tensões do barramento CC positivo e negativo.
• Cada cadeia de resistores pode ser configurada para lidar com várias tensões de entrada por meio de uma combinação de conectores de entrada e jumpers de fio.
• A placa oferece uma escolha de três conectores de entrada diferentes e dois jumpers de fio, permitindo a atenuação das tensões de entrada para cinco níveis específicos: 6900 volts, 4200 volts, 3300 volts, 2200 volts ou 1200 volts. Essa configurabilidade garante que a placa possa ser adaptada para acomodar diferentes requisitos de tensão e condições operacionais.

Saída

• As saídas das cinco cadeias de resistores são consolidadas em um único conector de fita de 20 pinos. Este conector de fita serve como o principal ponto de conexão para a interface com outros componentes dentro do sistema de controle. Ao usar um conector de fita de 20 pinos, a placa NATO canaliza com eficiência os sinais de tensão dimensionados de todas as cinco cadeias em uma interface de saída coesa, facilitando a integração com outros elementos do sistema.
• Para garantir a segurança e a confiabilidade dos sinais de saída, cada saída é equipada com um varistor de óxido de metal (MOV). O MOV desempenha um papel crucial na proteção do sistema contra condições de tensão excessiva. Se o circuito da fita de saída for interrompido enquanto a tensão de entrada ainda estiver presente, o MOV atua para fixar e limitar a tensão, impedindo que ela suba para níveis que possam danificar o sistema ou outros componentes conectados. Essa medida de proteção ajuda a manter a integridade dos sinais de saída e garante que o sistema opere dentro de parâmetros de tensão seguros.
• O resistor de carga, que é essencial para a medição precisa da tensão e o dimensionamento do sinal, não está localizado na própria placa. Em vez disso, está situado na placa de distribuição e status do gate. Essa escolha de design permite que a placa se concentre em sua função principal de atenuação e dimensionamento de tensão, enquanto o resistor de carga, localizado na placa de distribuição e status do gate, gerencia a conversão dos sinais atenuados em valores de tensão mensuráveis. Essa disposição ajuda a otimizar a funcionalidade da placa NATO e garante a integração eficaz com o sistema de controle mais amplo.

A WOC tem o maior estoque de peças de reposição Mark V e podemos reparar suas peças defeituosas com garantia.WORLD OF CONTROLS também pode fornecer componentes não utilizados e reconstruídos com garantia. Nossa equipe de especialistas está disponível 24 horas por dia para atender às suas necessidades urgentes relacionadas a peças de reposição críticas. Entre em contato conosco.
