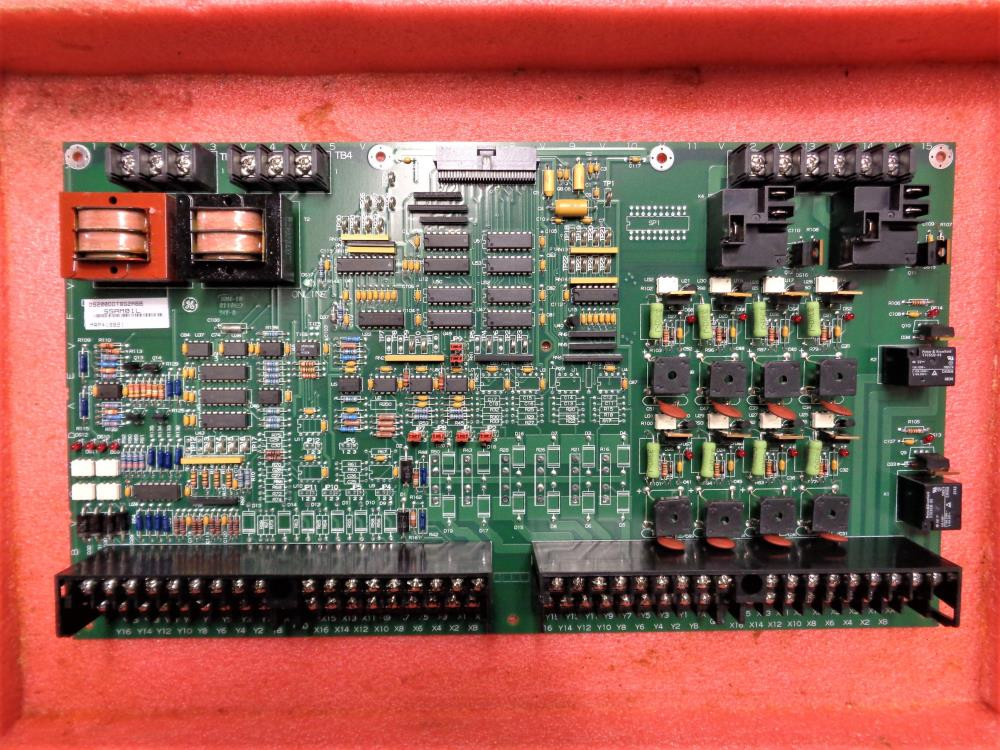

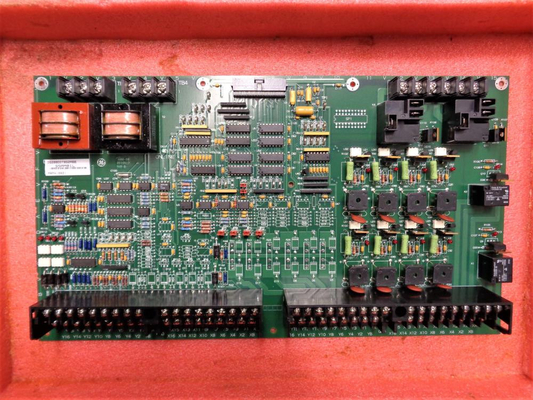

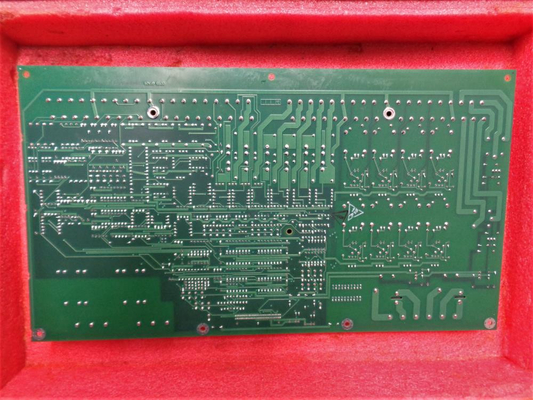

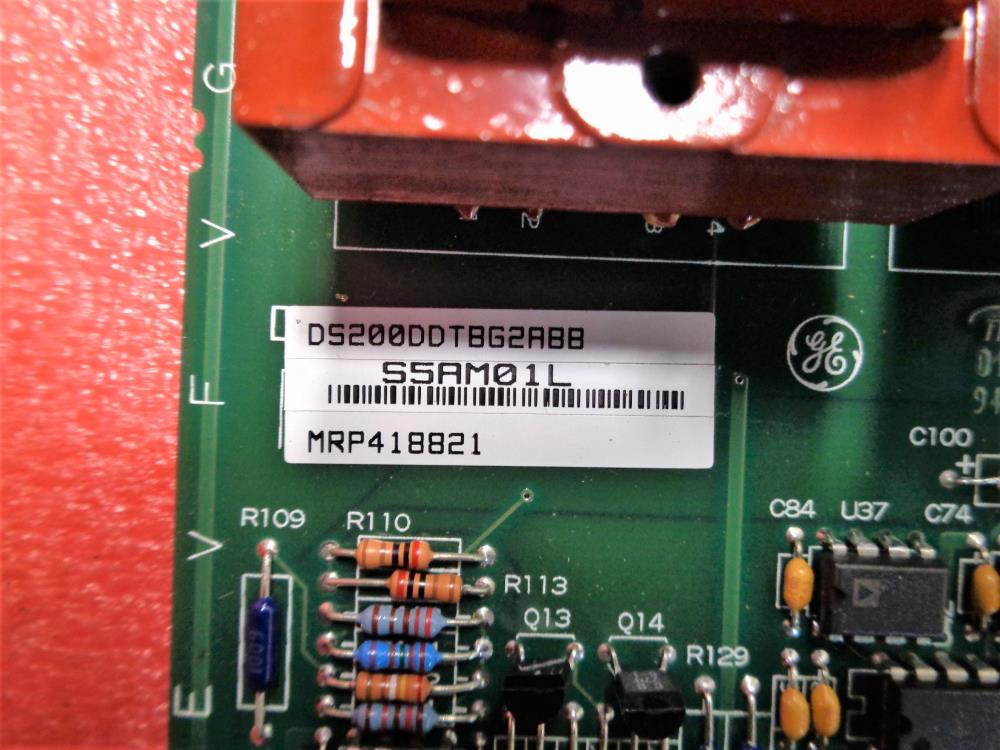

A DS200DDTBG2ABB é uma Placa de Terminais de E/S Auxiliar LCI.Esta PCB foi criada como um componente para o sistema Mark V da GE. O Mark V foi o segundo dos sistemas de gerenciamento de turbinas a gás e vapor Speedtronic a oferecer backups triplos redundantes em controles críticos e parâmetros de proteção. A série de produtos Mark V desta placa DS200DDTBG2ABB também inclui recursos como diagnósticos integrados, manutenção online e uma interface direta de sensor.A PCB DS200DDTBG2ABB apresentada nesta página de produto personalizada, na verdade, não é a Placa de Terminais de E/S Auxiliar LCI original fabricada para ser colocada na série maior do Sistema de Controle de Turbina Mark V; essa seria a placa de circuito impresso pai DS200DDTBG2, faltando todas as três revisões significativas do produto deste produto DS200DDTBG2ABB.

Dicas e Especificações de Hardware

A DS200DDTBG2ABB é uma placa de alta tensão. Sua função é criar conexões de sistema para sinais de E/S auxiliares.Dada esta funcionalidade específica pretendida da Série do Sistema de Controle de Turbina Mark V, não deve ser surpresa que esta oferta de produto DS200DDTBG2ABB faça uso de sua própria série elevada de componentes de hardware e especificações de componentes que incentivam a funcionalidade.A placa DS200DDTBG2ABB recebe energia e está conectada à placa DS200ADMA, que é um módulo de placa filha localizado na placa de controle do processador de sinal digital DS200DSPC.A DS200DDTBG2ABB é construída com múltiplas entradas e saídas. Essas saídas incluem entradas CA de alta tensão (2), entradas de sinal de alta corrente (6), entradas de sinal de baixa corrente (3), entradas de loop de corrente de 4-20 mA (até 2) e entradas de tensão não dedicadas.As entradas de loop de corrente na montagem desta Placa de Terminais de E/S Auxiliar LCI DS200DDTBG2ABB são reatribuídas dos canais de entrada CT ou LEM usando jumpers. A placa DS200DDTBG2ABB apresentada aqui também possui quatro saídas analógicas bufferizadas e duas saídas de corrente de 4-20mA. A placa também possui dezesseis entradas/saídas digitais.

A PCB DS200DDTBG2ABB é construída com 33 pontos de teste TP, usados para medição de sinal, bem como 17 LEDs (DS1-DS17.) A placa inclui doze interruptores de jumper com 3 posições cada.A configuração de fábrica para esses interruptores é na posição 1-2. Em termos de componentes de hardware padrão de limitação de tensão, a Placa de Terminais de E/S Auxiliar LCI DS200DDTBG2ABB faz uso de dois transformadores, quatro relés e quatorze transistores. A DS200DDTBG2ABB usa capacitores e resistores também, e apresenta uma montagem protegida pelo estilo normal de revestimento de PCB que foi quimicamente tratada.A montagem interna deste produto da Série Mark V DS200DDTBG2ABB também possui oito varistores e quinze matrizes de rede de resistores.Finalmente, esta placa de circuito impresso DS200DDTBG2ABB possui cinco faixas de terminais que variam de três posições de parafuso a trinta e seis posições de parafuso, e possui muitos circuitos integrados, incluindo um chip com identificação da placa e informações de revisão de hardware.Mais informações sobre as funções da placa, dados de aplicação, recursos e instalação podem ser encontradas em GEI-100219, uma publicação da General Electric que pode ser difícil de recuperar através da internet, dada a série deste produto DS200DDTBG2ABB como uma oferta de produto da série legada Mark V.Antes de tomar uma decisão final de compra nesta Placa de Terminais de E/S Auxiliar LCI de alta tensão DS200DDTBG2ABB, é crucial perceber que suas especificações e dimensões de desempenho originalmente introduzidas foram impactadas através de sua inclusão de uma tabela de revisão completa do produto com duas revisões funcionais do produto e uma revisão de configuração de arte.
