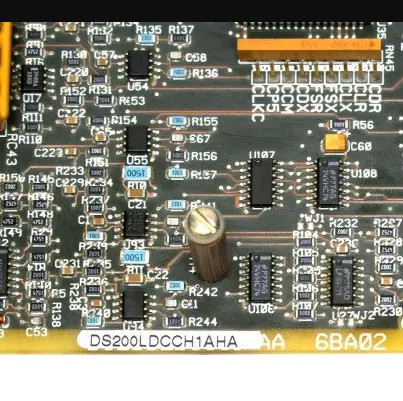

A placa DS200LDCCH1AHA foi fabricada pela General Electric como uma placa de controle de acionamento e comunicação LAN (redes de área local).Esta placa é adequada para instalação em vários excitadores e unidades DIRECTO-MATIC 2000Quando instalado, o cartão fornece uma série de serviços de controle de E/S e função de unidade para a unidade host.

Quatro microprocessadores estão alojados na placa de comunicações DS200LDCCH1AHA.O cartão também inclui um processador de controle de unidade (DCP) usado para converter sinais de E/S analógicos e digitaisO DCP também pode ser usado para converter sinais de entrada/saída de dispositivos periféricos conectados, tais como codificadores e temporizadores.

Os sinais de E/S digitais são geralmente processados com o processador de controle de motor (MCP).o processador co-motor (CMP) fornecerá a potência adicional da placa para esteOs utilizadores podem aceder facilmente aos diagnósticos do quadro e aos códigos de erro através do teclado de programação alfanumérico anexado.

O DS200LDCCHAHA é uma placa de circuito de comunicações LAN desenvolvida pela General Electric.É usado nas linhas de produtos GE EX2000 Excitation e DC2000 e é uma placa de circuito avançada de 7 camadas que é essencialmente o cérebro do EX2000 e DC2000As funções primárias fornecidas pela placa incluem interface do operador, comunicações LAN, processamento de unidade e motor e reinicialização da unidade.Inclui vários recursos integrados, incluindo uma comunicação LAN (redes de área local) controlada por microprocessadorA placa tem quatro microprocessadores, que lhe proporcionam uma ampla cobertura de I/O e controle de unidade.O processador de controle de acionamento está localizado na placa como posição U1 e fornece periféricos I / O integradosO segundo é um processador de controle de motor reconhecido no quadro como U21.Os circuitos de controlo do motor e as comunicações I/O (analógicas e digitais) estão disponíveis com este processador. U35 é a localização do processador co-motor. Usado apenas quando o processamento adicional é necessário, esta seção funciona para executar matemática avançada que o MCP não pode calcular.

O processador final encontrado na placa é o processador de controle LAN na posição U18. Cinco sistemas de bus (DLAN +, DLAN, Genius, CPL e C-bus) são aceitos por este processador.Um sistema de interface de usuário está disponível com um teclado alfanumérico anexado que permite aos usuários visualizar e ajustar as configurações e diagnósticos do sistema.
