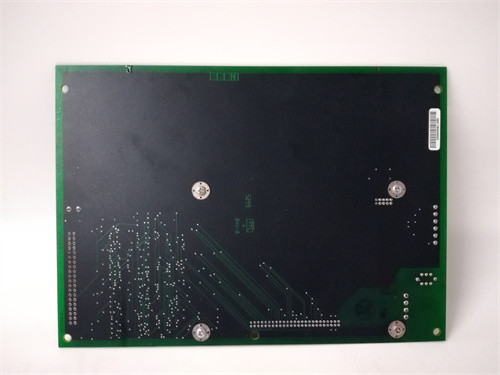

O DS200DDTBG1A é uma placa de terminal auxiliar de entrada/saída LCI fabricada e projetada pela General Electric como parte da série Mark V usada nos sistemas de controle GE Speedtronic.A placa DS200DDTB (DDTB) é uma placa terminal de alta tensão para conexões de sistema de sinais auxiliares de E/SA placa se conecta a uma placa-mãe de módulo analógico-digital DS200ADMA (ADMA) montada numa placa de controlo do processador de sinal digital DS200DSPC (DSPC).Conectores de alta densidade e um cabo de fita conectam o DDTB à placa ADMAA energia para o DDTB é fornecida pela placa ADMA.e isolamento para tornar os sinais de nível do sistema do ambiente áspero acessíveis ao processador de sinal digital (DSP) da placa DSPCAs conexões de fiação externas de sinais de alta tensão, I/O de contato, medição de corrente (através de dispositivos de efeito Hall de baixo nível) ou CTs de alta corrente podem ser conectadas aos terminais DDTB.Existem versões G1 e G2 da placa DDTBO G2 carece de algumas das funcionalidades do G1 e é mencionado quando aplicável.

Características:

Input AC de alta tensão:Há duas entradas isoladas para ligação a sinais AC de alta tensão.e um amortecedor para fornecer um sinal de pico a pico de ± 5 V às entradas VCO da placa ADMA (a 693 V rms aplicados)Estas entradas têm um bloco terminal de parafuso separado, denominado e isolado para transientes de pico de 1000 V.

Input de sinal de alta corrente:Existem seis entradas com resistências de detecção de corrente adequadas para sinais de corrente contínua de ±5 amp (destinados a entradas de CT).Estes são tamponados diferencialmente e podem tolerar ± 12 V de tensão de modo comumCada entrada é filtrada e dimensionada. Estas entradas têm um bloco terminal de tipo parafuso e são protegidas contra aumentos de tensão.

Input de sinal de baixa corrente:Existem três entradas com resistências de detecção de corrente adequadas para sinais de corrente contínua de ± 0,224 amp (destinados a sinais de transdutor de corrente LEM).Estes são tamponados diferencialmente e podem tolerar ± 12 V de tensão de modo comumCada entrada é filtrada e dimensionada. Estas entradas têm um bloco terminal de tipo parafuso e são protegidas contra aumentos de tensão.

4-20 mA INTRAÇÕES de circuito de corrente:Existem disposições para a reatribuição de dois dos canais de entrada CT ou LEM como receptores para sinais de entrada de circuito de corrente de 4-20 mA. Esta atribuição alternativa é feita redefinindo certos saltadores.A resistência de entrada é de 192 ohms e a entrada analógica é deslocada de modo que 0 mA produz uma escala completa negativa e 20 mA produz uma escala completa positivaA detecção de circuito aberto e a normalização de entrada são geridas por software.

Entrada de tensão não especificada: Um amplificador de tensão de entrada diferencial é fornecido para alimentar uma entrada analógica VCO na placa ADMA. O ganho deste amplificador é 1/2 permitindo uma faixa de sinal de entrada de ± 10 V.Estas entradas têm um bloco terminal tipo parafuso e são protegidos contra aumentos de tensão.

4-20 mA Saídas de corrente:Duas das saídas analógicas também acionam tampões de saída de fonte de corrente para fornecer suporte para os sinais de saída de circuito de corrente de 4-20 mA.Tanto as saídas de tensão e corrente estão ativos em todos os momentos e podem ser usados individualmente ou juntos por cablagem para os seus terminais de saída respectivosExiste um estágio de inversão e ganho no driver de 4-20 mA, de tal forma que uma entrada de +5 V da placa ADMA faz com que a saída produza 4 mA e uma entrada de −5 V faz com que a saída produza 20 mA.Não é permitido que uma saída produza 0 mA para evitar confusões com a detecção de circuito aberto..
