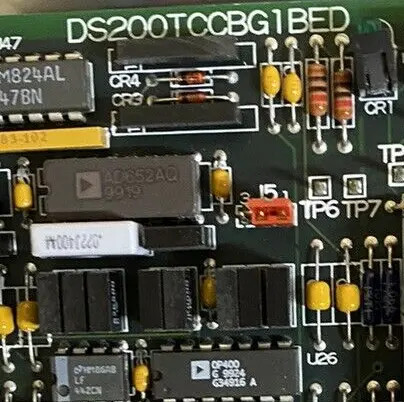

A placa analógica GE I/O TC2000 DS200TCCBG1BED possui um microprocessador 80196 e vários módulos PROM.O LED é visível a partir da vista lateral do quadroOs identificadores dos conectores de 50 pinos são JCC e JDD. O microprocessador usa as instruções de processamento e o firmware nos módulos PROM.Não é necessária mais programação ou atualizações de firmware quando você instalar a placa de substituiçãoTudo o que é necessário é mover os módulos PROM da placa velha para os soquetes na placa de substituição.

Deve também ligar novamente os cabos de fita para os mesmos conectores da placa de substituição, tanto para os cabos de fita de 50 pinos como para os cabos de fita de 34 pinos.Porque há 5 conectores de 34 pinos.Há também a possibilidade de conectar os conectores de 50 pinos nos conectores errados.Todos os conectores têm conector IDs e mesmo se a placa de substituição é uma versão mais recente, as IDs dos conectores serão as mesmas.

Talvez descubra que os componentes da placa de reposição estão em locais diferentes e que os componentes parecem diferentes.A compatibilidade entre as versões é mantida e a placa de substituição fornecerá os mesmos resultados de processamento que a placa defeituosaConecte os cabos de fita nos mesmos conectores da nova placa e use os identificadores de conectores para mapear a placa antiga para a nova placa.

A placa analógica General Electric I/O TC2000 DS200TCCBG1B possui um microprocessador 80196 e vários módulos PROM.O LED é visível a partir da vista lateral do quadroOs identificadores para os conectores de 50 pinos são JCC e JDD. A placa também é povoada com 3 saltadores. Os saltadores têm identificadores impressos na superfície da placa. Os identificadores são JP1, JP2 e JP3.

Quando a placa original for instalada na unidade, o instalador configurará a placa de modo a satisfazer melhor os requisitos da unidade.Os saltadores permitem ao instalador definir os valores de configuração alterando a posição dos saltadoresAs posições por defeito dos saltadores são utilizadas na maioria das condições e não requerem qualquer acção adicional do instalador.Em algumas situações, o instalador altera a posição do saltador com base nas informações disponíveis nas informações impressas fornecidas com a placa..

Em um jumper de 3 pinos, o jumper cobre 2 pinos de cada vez.Agarre o salto com o polegar e o dedo indicador e tire-o dos pinos. Em seguida, alinhe o saltador com os novos pinos e deslize-o para a posição.Neste caso, a posição alternativa é utilizada para testes do produto pelo fabricante para testar um determinado circuito ou função..
