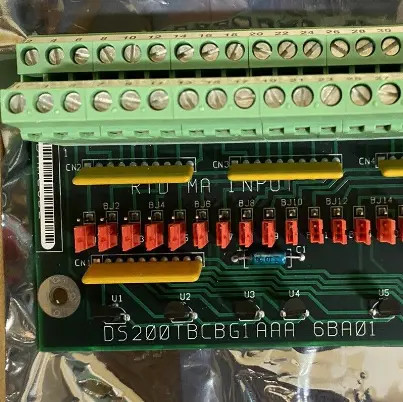

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsExistem quatro secções destas placas dentro do gabinete com 9 slots totais dentro de uma secção de controlo I/O.

O quadro TBCB normalmente ocupa um dos espaços maiores abaixo de uma série de 5 quadros menores.Esta placa também é chamado de um módulo de terminação RTD e 4-20 mA Input (TBCB) e funciona dentro do núcleo R5A sua função principal consiste em utilizar os sinais de entrada que recebe para os transmitir para a placa TCCB onde são gravados na placa.Tem configurações de hardware específicas que precisam ser configuradas no processo de instalação.

Os sinais de entrada BJ1 a BJ22 precisam ser conectados ao DCOM. Os sinais de entrada BJ23 a BJ30 são onde os sinais 15-22 são convertidos para a faixa de corrente de 0-1mA.Um total de oito dos sinais de entrada regulares têm a capacidade de ser convertidos em sinais de entrada de 0-1 mA.

O DS200TBCBG1A é um cartão analógico de terminação da série de sistemas de controle de turbina GE Speedtronic Mark V LM.Este quadro não é mais suportado pelo seu fabricante original e tornou-se difícil de localizar às vezes.

O DS200TBCBG1A pode ser montado dentro de um gabinete de controle de turbina Mark V com outras placas de controle de E/S. Existem quatro seções dessas placas dentro do gabinete.Existem 9 slots totais dentro de uma seção de controle de I / O e a placa TBCB normalmente ocupa um dos slots maiores abaixo de uma série de 5 placas menores.

O DS200TBCBG1A é também chamado de RTD de módulo de terminação e entrada de 4-20 mA (TBCB).Esta placa usa os sinais de entrada que recebe para transmitir para a placa TCCB onde eles são escritos para a placa.Um total de oito dos sinais de entrada regulares têm a capacidade de ser convertidos em sinais de entrada de 0-1 mA.

O DS200TBCBG1A não possui nenhum software específico que precise ser configurado, mas possui configurações de hardware.Os sinais de entrada BJ23 para BJ30 são onde os sinais 15-22 são convertidos para 0-1mA corrente.

Consulte o manual de instruções GEH-6353B para obter mais informações sobre a instalação específica dos sinais de entrada do DS200TBCBG1A.
