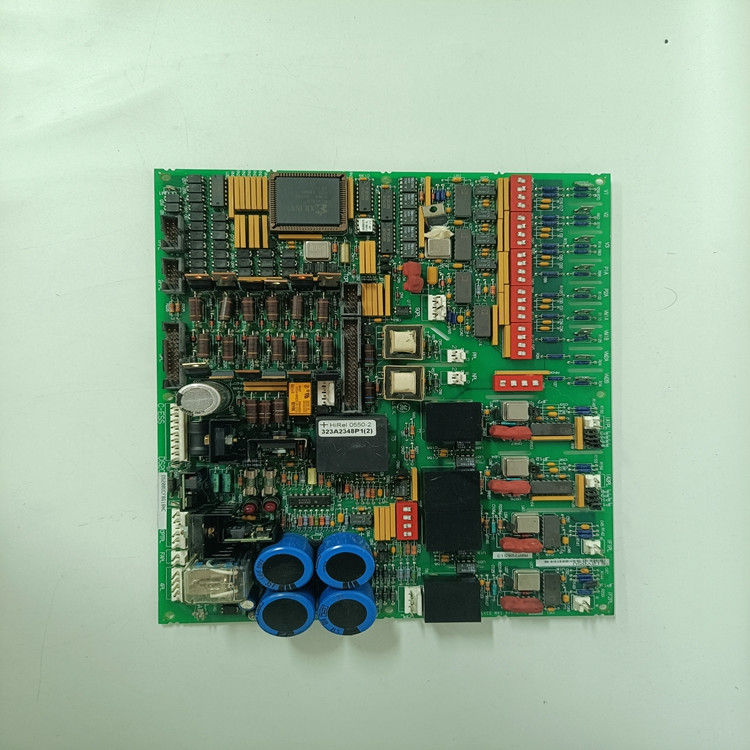

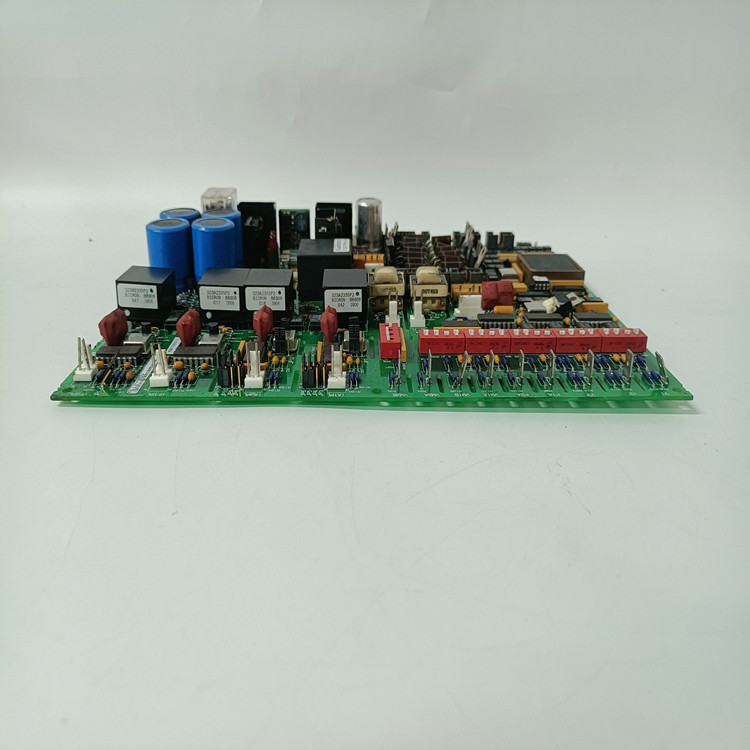

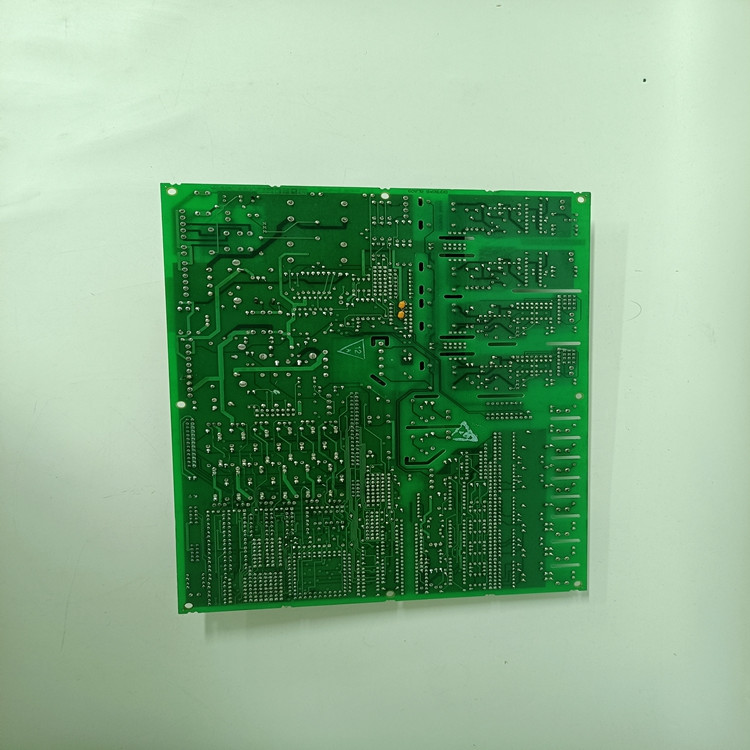

Produto:GE DS200LDCCH1AGA Painel de controlo de unidade/comunicações LAN

Descrição

A General Electric desenvolveu o cartão DS200LDCCH1AGA para operar como um controle de unidade e placa de comunicação de rede local (LAN).Este cartão está alojado na série Mark V de placas de acionamento de substituição compatível com a marca GE DIRECTO-MATIC 2000 drives e excitadoresQuando instalado numa unidade, a placa fornece uma série de funções de controlo de unidade e de E/S para a unidade.

A placa de comunicação DS200LDCCH1AGA abriga quatro microprocessadores a bordo. Um processador de controle LAN (LCP) está disponível para aceitar cinco tipos diferentes de ônibus alimentados na unidade.Um processador de controlo de unidade (DCP) também está disponível para processar conversões de E/S analógicas e digitais.

O DCP também é capaz de controlar e converter dispositivos periféricos de E/S, como codificadores e temporizadores.Se os cálculos exigirem poder de processamento extra, o DCP não pode fornecer, o processador co-motor (CMP) fornecerá a potência adicional necessária para completar estas funções.O quadro é completado com um teclado alfanumérico usado para fins de programação do sistema e diagnóstico.

O DS200LDCCH1AGA é uma placa de circuito de comunicações LAN desenvolvida pela General Electric.Ele é usado nas linhas de produtos GE EX2000 Excitation e DC2000 e é uma placa de circuito avançada de 7 camadas que é essencialmente o cérebro do EX2000 e DC2000As funções primárias fornecidas pela placa incluem interface do operador, comunicações LAN, processamento de unidade e motor e reinicialização da unidade.

Inclui várias funcionalidades integradas, incluindo comunicações LAN (redes de área local) controladas por microprocessador, acionamento controlado e processamento de motores,Interface do operador e reinicialização completa da unidadeHá quatro microprocessadores na placa, proporcionando-lhe uma ampla cobertura de I/O e controlo de unidade.O processador de controle de acionamento está localizado na placa como posição U1 e fornece periféricos I / O integradosO segundo é um processador de controle de motor reconhecido no quadro como U21.Os circuitos de controlo do motor e as comunicações I/O (analógicas e digitais) estão disponíveis com este processador. U35 é a localização do processador co-motor. Usado apenas quando o processamento adicional é necessário, esta seção funciona para executar matemática avançada que o MCP não pode calcular.

O processador final encontrado na placa é o processador de controle LAN na posição U18. Cinco sistemas de bus (DLAN +, DLAN, Genius, CPL e C-bus) são aceitos por este processador.Um sistema de interface de usuário está disponível com um teclado alfanumérico anexado que permite aos usuários visualizar e ajustar as configurações e diagnósticos do sistema.
