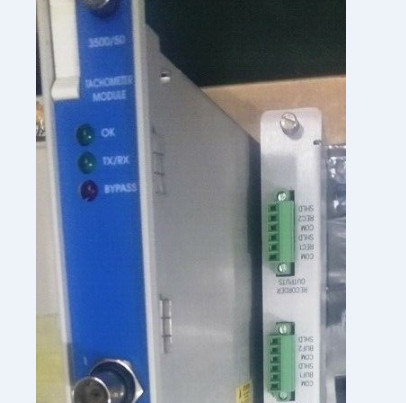

Produto:Bently Nevada 3500/50-01-00-01 133388-02 Módulo de Tacometro

Descrição
O Módulo Tacométrico 3500/50 é um módulo de 2 canais que aceita a entrada de sondas de proximidade ou captadores magnéticos (exceto conforme indicado) para determinar a velocidade de rotação do eixo, aceleração do rotor,ou direção do rotor, compara estas medições com valores de alarme programáveis pelo utilizador e gera
O Módulo Tacométrico 3500/50 é programado utilizando o Software de Configuração 3500 Rack e pode ser configurado com quatro opções diferentes:

1Monitoramento de velocidade, alarme de ponto de configuração e alarme de banda de velocidade.
2Monitoramento de velocidade, alarme de ponto de ajuste e notificação de velocidade zero.
3Monitoramento de velocidade, alarme de ponto de configuração e alarme de aceleração do rotor.
4Monitorização de velocidade, alarme de ponto de configuração e notificação de rotação reversa.

O 3500/50 pode ser configurado para fornecer sinais Keyphasor® condicionados para o plano de fundo do rack 3500 para utilização por outros monitores,eliminando assim a necessidade de um módulo Keyphasor separado no rackO 3500/50 também possui uma função de retenção de pico que armazena a velocidade mais alta, a velocidade mais alta de reversa ou o número de rotações de reversa (dependendo do tipo de canal selecionado) que a máquina alcançou.Estes valores de pico podem ser redefinidos pelo utilizador.

Nota do pedido
Os módulos de tacometros Bently Nevada não são concebidos para utilização independentemente ou como componente
de um sistema de controlo de velocidade ou de protecção contra excesso de velocidade.Os módulos de tacométrico Bently Nevada não fornecem redundância de proteção nem a velocidade de resposta necessária para uma operação confiável como um sistema de controle de velocidade ou proteção contra excesso de velocidade. Sempre que fornecido, a saída proporcional analógica é adequada apenas para registar dados, gravar gráficos ou para fins de exibição.Os pontos de fixação de alerta de velocidade são adequados apenas para fins de anúncio..

Os captadores magnéticos não podem ser utilizados para a opção de rotação inversa porque estes transduzentes não
fornecer uma borda limpa para o circuito de detecção durante baixas velocidades.
Os captadores magnéticos não são recomendados para a opção de velocidade zero porque estes transdutores não fornecem uma borda limpa para o circuito de detecção durante baixas velocidades.

A não tomada em consideração dos elementos acima referidos constitui uma utilização indevida do produto e pode resultar em:
Nota: A linha de produtos Bently Nevada fornece um sistema de proteção contra excesso de velocidade para o sistema 3500.Consulte as especificações e informações de encomenda, número de parte 141539-01.

Informações de encomenda
Módulo de tacometro
3500/50-AXX-BXX-CXX

A: Tipo de módulo de E/S
0 1 Módulo de E/S com terminações internas
0 2 Módulo de E/S com terminações externas
0 3 Módulo de E/S TMR com terminações externas
0 4 Módulo de E/S com barreiras internas e terminações internas.

B: Opção de aprovação da agência
0 0 Nenhum
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Classe 1, Zona 2)

C: Utilização do monitor
0 1 Medição da velocidade
0 2 Rotação inversa

Nota: A opção de aprovação da agência B 02 só está disponível com a opção de encomenda A 04.

Reservas
133388-02 3500/50 Módulo de tacómetro
133442-01 Módulo de E/S com terminações internas
136703-01 Módulo de E/S de barreira interna discreta com terminações internas
133434-01 Módulo de E/S com terminações externas
133450-01 Módulo de E/S TMR com terminações externas
