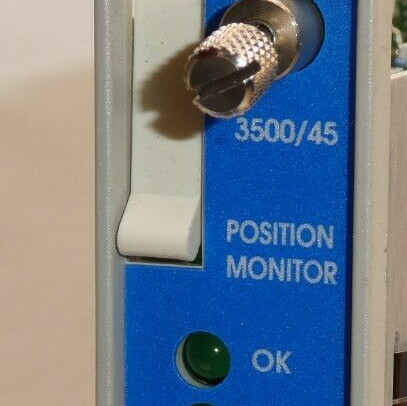

Produto:Bently Nevada 3500/45-01-00 176449-04 Monitor de Posição

Descrição
O Monitor de Posição 3500/45 é um instrumento de 4 canais que aceita entrada de transdutores de proximidade, Transdutores de Posição Rotativos (RPTs), Transformadores Diferenciais de Tensão Linear CC (DC LVDTs), Transformadores Diferenciais de Tensão Linear CA (AC LVDTs) e potenciômetros rotativos. O monitor condiciona a entrada e compara os sinais condicionados com alarmes programáveis pelo usuário.
O tipo de medição e a entrada do transdutor determinam quais módulos de E/S são necessários. Consulte Tipos de Transdutores para Medições de Posição na página 10., Consulte Figuras e Gráficos na página 12. e Consulte Módulos de E/S para AC LVDTs e Potenciômetros Rotativos na página 14.

Você pode programar cada canal usando o Software de Configuração do Rack 3500 para executar as seguintes funções:
Posição Axial (Empuxo)
Expansão Diferencial
Expansão Diferencial de Rampa Única Padrão
Expansão Diferencial de Rampa Única Não Padrão
Expansão Diferencial de Rampa Dupla
Expansão Diferencial Complementar
Expansão da Carcaça
Posição da Válvula

Os canais do monitor são programados em pares e podem executar até duas dessas funções por vez. Por exemplo, os Canais 1 e 2 podem executar uma função, enquanto os canais 3 e 4 podem executar a mesma função ou uma função diferente.

O objetivo principal do Monitor de Posição 3500/45 é fornecer o seguinte:
Proteção da máquina, comparando continuamente os parâmetros monitorados com os pontos de ajuste de alarme configurados para acionar alarmes

Informações essenciais da máquina para pessoal de operações e manutenção

Cada canal, dependendo da configuração, normalmente condiciona seu sinal de entrada para gerar vários parâmetros chamados variáveis medidas. Você pode estabelecer pontos de ajuste de alerta para cada variável medida ativa e pontos de ajuste de perigo para quaisquer duas das variáveis medidas ativas.

Informações para Pedidos
Para obter a lista detalhada de aprovações específicas de país e produto, consulte o Guia de Referência Rápida de Aprovações (108M1756) disponível em Bently.com.
Monitor de Posição3500/45-AA-BB

A: Tipo de Módulo de E/S
01 Módulo de E/S de Posição com Terminações Internas (Proximitor, RPT, DC LVDT)
02 Módulo de E/S de Posição com Terminações Externas (Proximitor, RPT, DC LVDT)
03 Módulo de E/S de Posição TMR Discreto com Terminações Externas (Proximitor ou DC LVDT)
04 Módulo de E/S de Posição TMR Barramento com Terminações Externas (Proximitor)
05 Módulo de E/S de Posição AC LVDT com Terminações Internas
06 Módulo de E/S de Posição AC LVDT com Terminações Externas
07 Módulo de E/S de Posição Potenciômetro Rotativo com Terminações Internas
08 Módulo de E/S de Posição Potenciômetro Rotativo com Terminações Externas

B: Aprovação da Agência
00 Nenhum
01 CSA / NRTL / C (Classe 1, Divisão 2)
02 ATEX / IECEx / CSA (Classe 1, Zona 2)

Você deve solicitar blocos de terminação externos e cabos separadamente para cada módulo de E/S com terminação externa.

Ao usar o Monitor de Posição 3500/45 em uma aplicação TMR, a medição da posição da válvula não está disponível e as medições de expansão da carcaça são suportadas apenas para TMR Discreto.

Peças de Reposição
176449-04 Monitor de Posição 3500/45
135137-01 Módulo de E/S de Posição com Terminações Internas para uso com Proximitores, RPTs ou DC LVDTs
135145-01 Módulo de E/S de Posição com Terminações Externas para uso com Proximitores, RPTs ou DC LVDTs
139554-01 Módulo de E/S de Posição AC LVDT com Terminações Internas para uso com AC LVDTs
