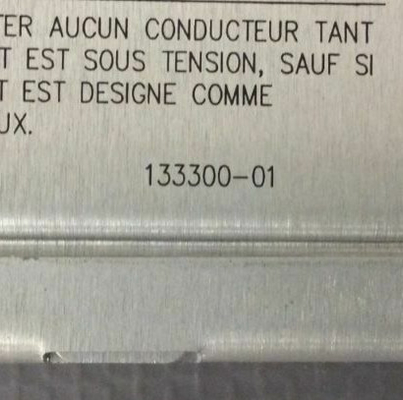

Produto:Bently Nevada 3500/15-04-04-00 133300-01 Módulo de entrada de energia de baixa tensão (PIM)

Descrição

Descrição
As fontes de alimentação AC e DC 3500/15 são módulos de meia altura e devem ser instalados em espaços designados no lado esquerdo do rack.O rack 3500 pode conter uma ou duas fontes de alimentação com qualquer combinação de AC e DCQualquer uma das fontes pode alimentar um rack cheio.

Quando duas fontes de alimentação são instaladas em um rack, a que está na ranhura inferior atua como fonte primária, e a que está na ranhura superior atua como fonte de reserva.O segundo fornecimento é o backup para o primário.

A remoção ou inserção de um dos módulos de alimentação não interrompe o funcionamento do rack enquanto estiver instalada uma segunda fonte de alimentação.As fontes de alimentação AC e DC 3500/15 aceitam uma ampla gama de entradas
As seguintes fontes de alimentação estão disponíveis com o Sistema de Proteção de Máquinas da série 3500:

L Potência AC universal
L Fornecimento de energia em corrente contínua de alta tensão
L Fornecimento de energia em corrente contínua de baixa tensão
A fonte de alimentação AC universal e o PIM (Power Input Module) não são compatíveis com a fonte de alimentação AC 3500 Legacy, o PIM AC de alta tensão e o PIM AC de baixa tensão.

As fontes de alimentação CC de alta e baixa tensão e o PIM ((Módulo de entrada de energia) NÃO são compatíveis com as fontes de alimentação CC de alta e baixa tensão e os PIMs Legacy 3500.

Informações de encomenda
Para obter uma lista pormenorizada das aprovações específicas do país e do produto, consulte o Guia de Referência Rápida para aprovações (108M1756), disponível no sítio Bently.com.

3500/15 Módulo de alimentação
3500/15 - - AA- BB- CC

A: Tipo de fonte de alimentação (camada superior)
0 1 AC de baixa tensão (85 a 132 Vac rms)
0 2 AC de alta tensão (175 a 264 Vac rms)
0 3 Alta tensão dc (88 a 140 Vdc)
0 4 Baixa tensão dc (20 a 30 Vdc)

B: Tipo de fonte de alimentação (abertura inferior)
0 0 Sem alimentação (utilizar quando só é necessária uma alimentação)
0 1 AC de baixa tensão (85 a 132 Vac rms)
0 2 Correntes de alta tensão (175 a 264 VAC rms)
0 3 Alta tensão dc (88 a 140 Vdc)
0 4 Baixa tensão dc (20 a 30 Vdc)

C: Opção de aprovação da agência
0 0 Nenhum
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Classe 1, Zona 2)

Reservas
127610-01
Módulo de alimentação ac
125840-01
Módulo de entrada de potência AC de alta tensão (PIM)
125840-02
Módulo de entrada de potência AC de baixa tensão (PIM)
O número de inscrição
Módulo de alimentação em corrente contínua de alta tensão
129478-01
Módulo de entrada de potência de corrente contínua de alta tensão (PIM)
133292-01
Módulo de alimentação em corrente contínua de baixa tensão

133300-01

Modulo de entrada de potência de corrente contínua de baixa tensão (PIM)
