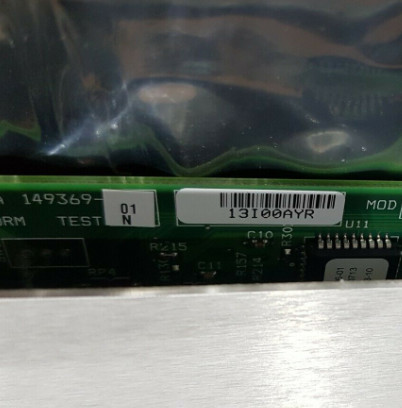

Produto:Bently Nevada 3500/25-01-01-00 149369-01 Módulo de teclado reforçado

Descrição
O módulo 3500/25 Enhanced Keyphasor é um módulo de metade de altura e dois canais usado para fornecer sinais Keyphasor para os módulos de monitor em um rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerO Sistema de Proteção de Máquinas 3500 pode aceitar até quatro sinais de Keyphasor para configuração normal e até oito sinais de Keyphasor em uma configuração emparelhada.

Nota: Um sinal Keyphasor é um pulso de uma vez por volta ou de vários eventos por volta de um eixo ou engrenagem giratório utilizado para fornecer uma medição precisa do tempo.Isso permite que 3500 módulos de monitoramento e equipamentos de diagnóstico externos para medir a velocidade de rotação do eixo e parâmetros vetoriais, tais como 1X amplitude de vibração e fase.

O módulo Keyphasor Enhanced é um módulo de sistema 3500 melhorado.Ele oferece capacidades de processamento de sinal Keyphasor expandidas em relação ao projeto anterior, mantendo completa compatibilidade para baixo em termos de formaO módulo Keyphasor, PWA 125792-01, é completamente substituído pela versão mais recente do Keyphasor.
Módulo 149369-01.

Quando for necessária uma entrada de Keyphasor do sistema para aplicações de Triple Modular Redundant (TMR), o sistema 3500 deve utilizar dois módulos Keyphasor.Nesta configuração os módulos funcionam em paralelo para fornecer um sinal Keyphasor primário e secundário para os outros módulos no rackUm sistema com mais de quatro entradas de Keyphasor pode utilizar uma configuração emparelhada, desde que não existam mais de quatro sinais de entrada de Keyphasor primários.Uma configuração emparelhada requer duas posições de monitorização consecutivas nas posições superior/inferior ou em ambas as posições de meia ranhura.Quatro módulos de Keyphasor aceitarão quatro
A configuração de dois módulos Keyphasor emparelhados e um não emparelhado (três módulos Keyphasor no total) também é possível.Em tal configuração, o utilizador pode configurar o Keyphasor não emparelhado (ordenar duas opções de 2 canais ou uma de 1 canal e uma de 2 canais)

O módulo de E/S do Keyphasor isolado é concebido para aplicações em que os sinais do Keyphasor estão ligados em paralelo a vários dispositivos e exigem isolamento de outros sistemas,como um sistema de controlo. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is providedObserve que a intenção deste módulo de E/S foi principalmente medir a velocidade do eixo e não a fase.mas esta I/O introduz um deslocamento de fase ligeiramente maior do que a versão I/O não isoladaA Figura 1 mostra a quantidade de deslocamento de fase que os módulos de E/S isolados adicionarão a diferentes velocidades da máquina.

As características aprimoradas do produto incluem a geração de sinais de eventos uma vez por turno a partir de entradas de vários eventos por turno, firmware atualizável em campo e relatórios de dados de gerenciamento de ativos.

Descrição do produto
Módulo de Keyphasor aprimorado
3500/25-AXX-BXX-CXX

A: Número de canais
0 1 Cartão Keyphasor de dois canais de meia altura (encomenda de dois canais)
0 2 Dois cartões Keyphasor de 2 canais de meia altura (encomenda de 4 canais)

B: Tipo de módulo de E/S
0 1 Módulo de E/S com terminações internas
0 2 Módulo de E/S com terminações externas
0 3 E/S de barreira interna com terminações internas
0 4 Módulo de E/S isolado com terminações internas
0 5 Módulo de E/S isolado com terminações externas

C: Opção de aprovação da agência
0 0 Não necessário
0 1 CSA/NRTL/C (Classe 1, Divisão 2)
0 2 ATEX/CSA (Classe 1 Zona 2)

Reservas
149369-01 Módulo de Keyphasor Avançado
Nota: Este módulo pode ser encomendado como substituto direto do módulo Keyphasor 125792-01.
125800-01 Módulo de E/S do Keyphasor (terminações internas)
126648-01 Módulo de E/S do Keyphasor (terminações externas)
125800-02 Módulo de entrada/saída isolado de teclado-fasor (terminações internas)
126648-02 Módulo de E/S do Keyphasor isolado (terminações externas)
135473-01 Módulo de E/S do Keyphasor (barreiras internas e terminações internas)
