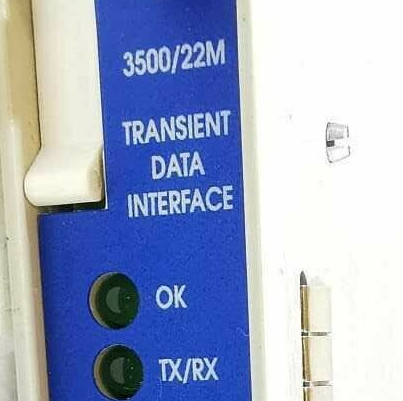

Bently Nevada 3500/22M-01-01-00 288055-01 Interface transitória de dados

Produto:Bently Nevada 3500/22M-01-01-00 288055-01 Interface de dados transitórios

Descrição

A Interface de Dados Transientes 3500 (TDI) é a interface entre o sistema de monitorização 3500 e o software de gestão de máquinas System 1® da GE.O TDI combina a capacidade de um módulo de interface de rack 3500/20 com a capacidade de coleta de dados de um processador de comunicação, como o TDXnet.

O TDI funciona no slot RIM de um rack 3500 em conjunto com os monitores da série M (3500/40M, 3500/42M, etc.).) para recolher continuamente dados de estado estacionário e de forma de onda transitória e passar estes dados através de uma ligação Ethernet para o software hostA captura de dados estáticos é padrão com o TDI, no entanto, o uso de um disco de habilitação de canal opcional permitirá que o TDI capture dados dinâmicos ou transitórios também.O TDI apresenta melhorias em várias áreas em relação aos processadores de comunicação anteriores e incorpora a função Processador de Comunicação dentro do rack 3500.

Embora o TDI forneça certas funções comuns a todo o rack, não faz parte do caminho crítico de monitorização e não tem qualquer efeito sobre o funcionamento normal e adequado do sistema de monitorização global.Cada rack 3500 requer um TDI ou RIM, que ocupa sempre a Fenda 1 (ao lado das fontes de alimentação).

Para aplicações de redundância tripla modular (TMR), o sistema 3500 requer uma versão TMR do TDI.O TMR TDI também realiza “comparação de canais do monitor”A configuração 3500 TMR executa a votação do monitor usando a configuração especificada nas opções do monitor.O TMR TDI compara continuamente as saídas de três (3) monitores redundantesSe o TDI detectar que a informação de um desses monitores não é mais equivalente (dentro de uma percentagem configurada) à dos outros dois monitores,ele sinalizará o monitor como sendo em erro e colocará um evento na lista de eventos do sistema.

Reservas

138607-01 Módulo de Interface de Dados Transientes Padrão

138607-02 Módulo de Interface de Dados Transientes TMR

146031-01 10Módulo de E/S Base-T/100Base-TX

146031-02 100Módulo de E/S Base-FX (Fibra Óptica)

147364-01 3500 Módulo de saída de sinal tamponado

161580-01 3500/22M Manual de operação e manutenção TDI

164466-01 Acessórios de rede Ficha de dados 00580441 Cabeçalho do conector, terminação interna, 3 posições, verde

00580436 Cabeçalho do conector, terminação interna, 6 posições, verde

Produtos de venda a quente:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 + 128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00,138607-01 +146031-01

3500/61-01-00,163179-02+136711-02

3500/33-01-00,149986-01+149992-01

Link de download da folha de dados:

Folha de dados do módulo de interface de dados transitório 3500-22M...
