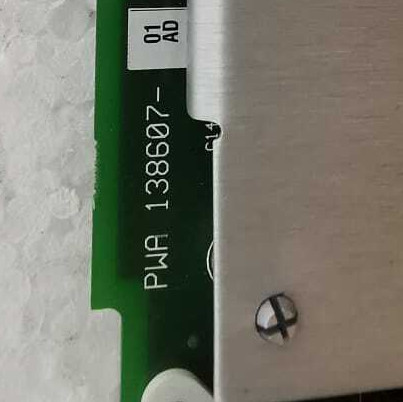

Bently Nevada 3500/22M-01-01-00 138607-01 Interface de dados transitórios


Produto:Bently Nevada 3500/22M-01-01-00 138607-01 Interface de dados transitórios

Descrição
A Interface de Dados Transientes 3500 (TDI) é a interface entre o sistema de monitorização 3500 e o software de gestão de máquinas System 1* da GE.O TDI combina a capacidade de um módulo de interface de rack 3500/20 (RIM) com a capacidade de coleta de dados de um processador de comunicação como o TDXnet.

O TDI funciona no slot RIM de um rack 3500 em conjunto com os monitores da série M (3500/40M, 3500/42M, etc.).) para recolher continuamente dados de estado estacionário e de forma de onda transitória e passar estes dados através de uma ligação Ethernet para o software host. (Ver secção de compatibilidade no final deste documento) A captura de dados estáticos é padrão no TDI,No entanto, usando um disco de habilitação de canal opcional permitirá que o TDI para capturar dados dinâmicos ou transitórios, bem comoO TDI apresenta melhorias em várias áreas em relação aos processadores de comunicação anteriores e incorpora a função Processador de Comunicação no rack 3500.

Embora o TDI forneça certas funções comuns a todo o rack, não faz parte do caminho crítico de monitorização e não tem qualquer efeito sobre o funcionamento normal e adequado do sistema de monitorização global.Cada rack 3500 requer um TDI ou RIM, que ocupa sempre a Fenda 1 (ao lado das fontes de alimentação).

Para aplicações de redundância tripla modular (TMR), o sistema 3500 requer uma versão TMR do TDI.O TMR TDI também realiza “comparação de canais do monitor”. A configuração 3500 TMR executa a votação do monitor usando a configuração especificada nas opções do monitor. Usando este método, o TMR TDI compara continuamente as saídas de três (3)
monitores redundantes: se o TDI detectar que a informação de um desses monitores não é mais equivalente (dentro de uma percentagem configurada) à dos outros dois monitores,ele sinalizará o monitor como sendo em erro e colocará um evento na lista de eventos do sistema.

Informações de encomenda
Lista de opções e números de partes
3500/22M Módulo TDI e E/S
A partir de 1 de janeiro de 2018

A: Tipo de interface de dados transitórios
0 1 Norma (Utilização para aplicações de monitorização normalizadas)
0 2 TMR (Utilizar apenas para aplicações que exijam uma configuração redundante tripla modular).

B: Tipo de módulo de E/S
0 1 10Módulo de E/S Ethernet Base-T/100Base-TX

0 2 100Módulo de E/S Ethernet Base-FX (Fibra Óptica)

C: Opção de aprovação da agência
0 0 Nenhum
0 1 CSA/NRTL/C
0 2 CSA/ATEX

Reservas
288055-01
Modulo de Interface de Dados Transientes Padrão com cabo USB
288055-02
Módulo de interface de dados transitórios TMR com cabo USB
100M2833
Cabo USB de 10 pés de A para B
146031-01
10Base-T/100Base-TX Módulo de E/S
146031-02
Módulo de E/S 100Base-FX (Fibra Óptica)
147364-01
3500 Módulo de saída de sinal tamponado

Reservas
125744-02
Modulo de interface padrão de rack
125744-01
Módulo de interface de rack TMR
135031-01
Módulo RIM I/O com modem
Interface
125768-01
Módulo RIM I/O com RS232/RS422
Interface
125760-01
Módulo de E/S do gestor de dados
04425545
Cinturão de pulso de aterragem (para utilização única)
00801286
IC de relógio em tempo real
A partir de 1 de janeiro de
IC de firmware (para PWA 125744-01 Rev P ou posterior, ou para PWA 125744-02 Rev N ou posterior)
00580441
Cabeça do conector, terminação interna, posição 3, verde
00580436
Cabeça do conector, terminação interna, posição 6, verde
129768-01
Manual de operação e manutenção do RIM
