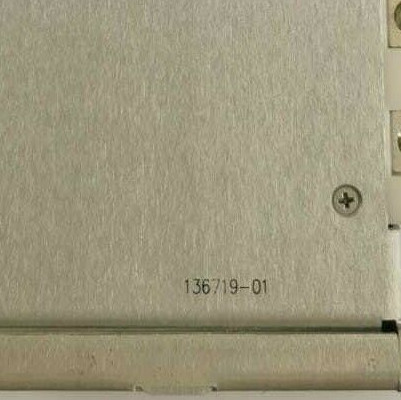

Produto:Bently Nevada 3500/04 136719-01 Módulo de entrada/saída de terra

Descrição
3500 As barreiras internas são interfaces intrinsecamente seguras que proporcionam protecção contra explosões para sistemas de transdutores directamente ligados ao sistema de protecção de máquinas 3500.

As barreiras internas são totalmente compatíveis com o Sistema 3500 e proporcionam uma solução conveniente e rentável para a instalação de todos os tipos de sistemas de transdutor numa zona de risco.

Ao contrário das barreiras externas, as barreiras internas constituem parte integrante do sistema 3500 e não degradam o desempenho do sistema.

Oferecemos sistemas de transdutor Bently Nevada com aprovações abrangentes para instalações em áreas perigosas.Ver monitores e transdutores compatíveis na página 6.

Cada componente cumpre, individualmente e como parte de um sistema, os requisitos de segurança das normas norte-americanas e internacionais.não é necessário fazer referência a certificados individuais para verificar a compatibilidade entre componentes.

Os monitores padrão e de barreira interna podem residir dentro do mesmo rack 3500. Você pode atualizar os monitores padrão substituindo os módulos de E/S existentes por aqueles que contêm barreiras internas.

Orientações de instalação
As barreiras internas para um rack 3500 são incorporadas em módulos de entrada/saída de monitores especiais. Estas barreiras fornecem proteção contra explosões para sistemas de transdutores que estão ligados ao sistema 3500.Um módulo de aterragem intrinsecamente seguro (IS) fornece a conexão terrestre IS através do plano de fundo do sistema 3500.

O módulo IS Earth requer uma posição do módulo de E/S dedicada e impede o uso desta posição do monitor para outros módulos do Sistema 3500.Além disso,, uma série de opções de instalação não estão disponíveis quando as barreiras internas são instaladas num rack 3500.

Novas instalações de estantes
O mesmo rack pode conter ambos os tipos de módulos de entrada/saída de barreira interna e padrão, sem comprometer a separação entre o arame de campo de área perigosa e a área segura.

A opção de terminação externa não está disponível para módulos de E/S com barreiras internas porque
As homologações de zonas perigosas não permitem a utilização de cablagens intrinsecamente seguras dentro de um sistema multi-núcleo
Montagem de cabos.

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

Um rack que contenha qualquer módulo de barreira interna deve dispor de um módulo de aterragem IS 3500/04-01 para fornecer a ligação à terra do módulo de barreira IS.
