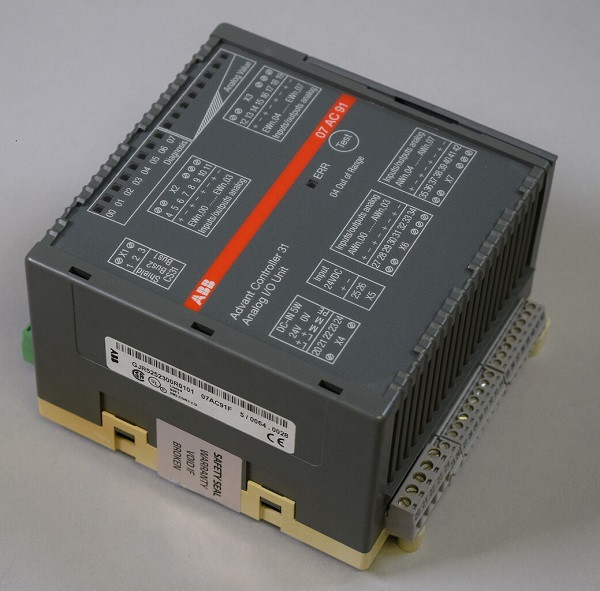

Produto:ABB 07AC91 GJR5252300R3101 Módulo de E/S analógico

AC31 e séries anteriores (por exemplo, Sigmatronic, Procontic) são obsoletas e foram substituídas pela plataforma AC500 PLC.

O Advant Controller 31 série 40-50 ofereceu PLCs pequenos e compactos com extensões centrais e descentralizadas.O Advant Controller 31 série 90 ofereceu PLCs poderosos para aplicações desafiadoras com várias opções de configuração e até cinco interfaces de comunicaçãoO PLC fornecia 60 I/Os internamente e podia ser expandido descentralizado. A combinação de um bus de campo de comunicação integrado permitiu conectar o PLC a vários protocolos como Ethernet,PROFIBUS DP, ARCNET ou CANopen.

Ambas as séries AC31 40 e 50 utilizavam o mesmo software AC31GRAF, que estava em conformidade com o padrão IEC61131-3.Também desenvolvido em conformidade com a IEC61131-3.

O Advant Controller AC31-S estava disponível para aplicações relacionadas à segurança.

Finalidade pretendida
O módulo analógico de entrada/saída 07 AC 91 é utilizado como módulo remoto no sistema de autocarro CS31.
• Modo de funcionamento "12 bits":
8 canais de entrada, configuráveis individualmente ±10 V ou 0...20 mA, resolução de 12 bits e mais
8 canais de saída, configuráveis individualmente ±10 V ou 0...20 mA, resolução de 12 bits
• Modo de funcionamento "8 bits":
16 canais, configuráveis em pares como entradas ou saídas, 0...10 V ou 0...20 mA, resolução de 8 bits
• A configuração é definida com interruptores DIL.

• O PLC oferece um elemento de interconexão ANAI4_20 para medição de sinais de 4...20 mA (ver
para 907 PC 331, biblioteca de elementos de ligação).
O módulo 07 AC 91 usa até oito palavras de entrada no barramento do sistema CS31 mais até oito palavras de saída.
A tensão de funcionamento da unidade é de 24 V CC. A ligação do autocarro do sistema CS31 está electricamente isolada do resto do módulo.
O módulo oferece várias funções de diagnóstico (ver capítulo "Diagnóstico e exibição").

Produtos Imagens:
