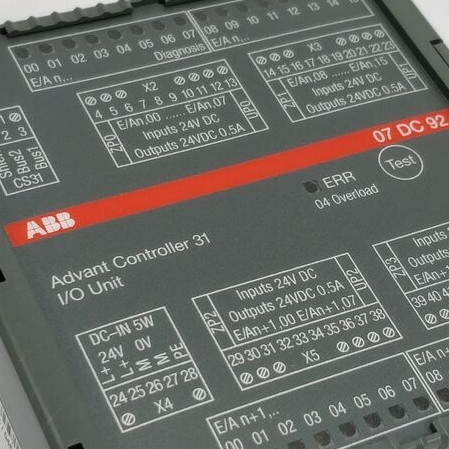

Produto:ABB 07DC92 GJR5252200R0101 Módulo de entrada/saída de dígitos

Módulo de entrada/saída digital 07 DC 92 32 entradas/saídas digitais configuráveis, 24 V DC, isolados electricamente em grupos, as saídas podem ser carregadas com 500 mA, bus do sistema CS31

Finalidade O módulo de entrada/saída digital 07 DC 92 é utilizado como módulo remoto no autocarro do sistema CS31. Ele contém 32 entradas/saidas, 24 V DC, em 4 grupos com as seguintes características:• As entradas/saídas podem ser acedidas individualmente • como entradas, • como saída ou • como saída reeditável (entrada/saída combinadas) • As saídas • funcionam com transistores, • têm uma carga nominal de 0,5 A e • são protegidas contra sobrecarga e curtocircuito.

• Os 4 grupos de entradas/saídas estão electricamente isolados uns dos outros e do resto da unidade. • O módulo ocupa dois endereços digitais para entradas e saídas no autocarro do sistema CS31.É possível configurar a unidade apenas como um módulo de saídaNeste caso, os endereços para as entradas não são necessários. A unidade funciona com uma tensão de alimentação de 24 V DC. A conexão do sistema de autocarro é eletricamente isolada do resto da unidade.O módulo oferece uma série de funções de diagnóstico (ver capítulo "Diagnóstico e exibição").

Displays and operating elements on the front panel 1 32 yellow LEDs to indicate the signal status of the configurable inputs and outputs 2 List of diagnosis information concerning the LEDs when they are used for diagnosis display 3 Red LED for error message 4 Test button Electrical connection The module can be mounted on a DIN rail (height 15 mm) or with 4 screwsA figura a seguir mostra a ligação elétrica do módulo de entrada/saída.
