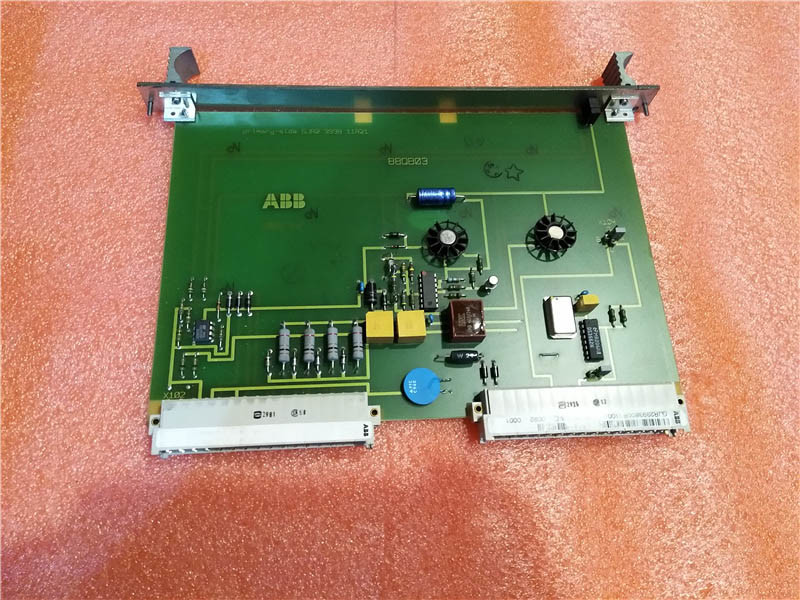

Produto:88QB03 GJR2393800R0100 88QB03B-E ABB Modulo de acoplamento

Descrição

88QB03B-E é sempre instalado nos gabinetes PROCONTROL 89MS01/R0100/R0200/R0300/R0400 e 89MS02/R0100 em ligação com o módulo 88QT03-E/R2111.O módulo deve ser instalado directamente à direita do módulo 88QT03-E/R2111 visto da frente do gabinete.Ambos os módulos devem ser instalados numa sub-estação de 24 V.

A instalação do módulo nos sub-racks juntamente com 89NG03, ou seja, 89MS01/R0100/R0200, BGT:D e 89MS01/R0300/R0400,BGT:G não é admissível (norma).

Se, em contraste com a presente norma, forem posteriormente instaladas outras subarras com 89NG03 nessas subarras, não é admissível a instalação deste módulo.

Características
O módulo incorpora a terminação do autocarro para ligação do 88QT03 ao autocarro PROCONTROL-PS e/ou à estação de entrada/saída e a alimentação central de pulso de relógio para o 88QT03.

É alimentado por uma fonte dupla de 24 V (USA, USB)

As fontes de alimentação das resistências de terminação e da secção do circuito para o pulso do relógio central são geradas no módulo a partir de 24 V por módulos de alimentação separados.A tensão para as resistências de terminação é monitorizada.

A ligação ao 88QT03 é feita através do conector de processo.

Se vários módulos 88QB03 estiverem instalados num sub-rack, o pulso do relógio central pode ser desconectado removendo um plug jumper no módulo.

For use in the subracks of the different PROCONTROL cabinets the module is provided with an additional plugin jumper by means of which the termination resistors for the centra clock can be switched on or off (see 'Module adjustment').

Dados de encomenda:
Designação do tipo: 88QB03-E/R0100
Número de ordem: GJR2393800R0100
